KSP - карта v

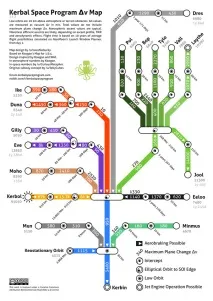

Перед вами докладна карта Δv для всієї Кербольської системи:
З незвички виглядає страшно, незрозуміло і англійською.
Насправді все досить просто, особливо якщо обійтися без зайвого матану. Для початку слід розібратися, що таке Δv. Δv (дельта вэ), вона ж характеристична швидкість - це швидкість, необхідна здійснення будь-якого орбітального маневру, якщо у космічний апарат у своїй нічого очікувати діяти зовнішні сили (сферичний кінь у вакуумі, так). Як і будь-яка інша швидкість СІ, вона вимірюється в метрах в секунду. Використання Δv дуже корисне для розрахунків того, наскільки далеко зможе залетіти ваш космічний апарат.
Як дізнатися Δv свого КА
Найпростіший спосіб – скористатися модом MechJeb.
При встановленні відповідного модуля можна відкрити таблицю, в якій буде показано для кожного ступеня маса з паливом, маса без палива, тягоозброєність, Δv для атмосфери, Δv для вакууму і час роботи двигунів, що залишився, до вичерпання палива. Зверху таблиці вказано підсумкові показники Δv всіх ступенів.
Тепер про те, як користуватися карткою
Усі маневри у космосі виконуються за допомогою однієї дії – зміни орбіти. На цій карті кожна лінія означає одну таку зміну, яка називається також корекцією курсу. При цьому на лініях написані необхідні показники Δv, щоб виконати цю корекцію. Наприклад, щоб вийти з низької опорної орбіти Кербала на траєкторію до Муні, потрібно розігнатися на 860 метрів за секунду, попередньо спрямувавши ніс КА у потрібний бік.
Щоб дізнатися необхідний Δv для кількох маневрів, потрібно провести лінію від точки старту до точки призначення та скласти розташовані на ній показання швидкості. Допустимо, щоб долетітивід космодрому до низької орбіти Дюни, потрібно 3400 (низька опорна орбіта Кербіна) + 950 (еліптична орбіта навколо зірки) + 130 (вихід на траєкторію до Дюни) + 250 (гальмування та вихід на еліптичну орбіту Дюни) +. У сумі виходить близько 5 тисяч метрів за секунду.
Для зворотного шляху діє така сама схема, з одним нюансом - зазвичай посадка на Кербін здійснюється на парашутах (це найпростіший спосіб), тому витрати 3400 Δv на подолання тяжіння Кербіна можна звідси викреслити. Долетіти від Дюни до Кербіна "коштуватиме" всього 1600 метрів за секунду.
Як бонус на шляхах карти вказується висота орбіти (з перицентром та апоцентром, якщо орбіта не кругова) або приблизний час польоту.
Кілька важливих зауважень
Всі дані вказані для зміни планет на момент початку нової гри. Зрозуміло, з часом їх взаємне розташування змінюватиметься, і деякі цифри (конкретно - вимоги до трансферу між планетами та супутниками) трохи плаватимуть у той чи інший бік. При цьому вимоги до зльоту або посадки не змінюватимуться.
Всі дані в карті наведені для Δv у вакуумі. При атмосферних польотах на КА діє сила опору повітря плюс самі двигуни мають менший питомий імпульс - це видно на попередньому скріншоті, в якому атмосферна Δv більш ніж у півтора рази менше Δv у вакуумі.
Карта не враховує особливості пілотування конкретного пілота, тому краще взяти палива із запасом :)
Загальна Δv КА збільшується:
-від збільшення запасу палива
-Від установки більш економічних двигунів
-Від зниження маси корисного навантаження
-При проходженні атмосфери з оптимальною швидкістю - одночасно слідуєпам'ятати про те, що двигуни в атмосфері працюють менш ефективно, але водночас опір повітря зростає разом із квадратом швидкості. Тому атмосферну ділянку потрібно пройти досить швидко, але без фанатизму
-Від грамотного використання щаблів - кожен порожній бак є баластом, який немає жодного сенсу тягнути із собою далі
-Під час запуску КА по обертанню планети або супутника
На цьому у мене все, всім вдалих польотів!
