Режим дуття при конверторному плавленні

Режим дуття. Взаємодія кисневих струменів із ванною. Перемішування ванни, що виникає при продуванні в результаті впливу кисневих струменів і потоку бульбашок окису вуглецю, що виділяються з ванни, інтенсифікує масо-і теплообмін, прискорюючи процеси окислення, рафінування і нагріву металу і розплавлення сталевого брухту.

Характер взаємодії кисневих струменів з ванною і циркуляції металу, що виникає при цьому, показаний на рис. 1. Під соплами фурми розташовані спрямовані вниз високошвидкісні потоки кисню з краплями металу, що захоплюються в них; це первинні реакційні зони, де весь кисень витрачається окислення заліза. За межами первинної зони внаслідок високої концентрації кисню окислюється багато вуглецю з утворенням СО і формується потужний потік спливаючих бульбашок СО, що захоплюють метал, тому циркуляційні потоки спрямовані тут вгору.

ванни

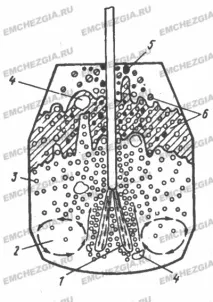

Малюнок 1. Структура ванни під час продування зверху: 1 — зона продування (прямого окислення); 2 - зона циркуляції; 3 - бульбашки СО; 4 - великі газові порожнини; 5 - метал; 6 - шлак

Оскільки контур циркуляції має бути замкнутим, у стін конвертера метал рухається вниз. Вище зони циркуляції метал і шлак перемішуються спливаючими бульбашками СО. Під первинними реакційними зонами, де спливання бульбашок СО утруднено, періодично формуються великі газові порожнини 4. Їх обсяг під час руху вгору зростає в результаті поглинання зустрічних бульбашок СО, і при виході великих газових обсягів з ванни утворюються сплески металу та шлаку.

Рівень ванни змінюється під час продування. На початку і в кінці продування, коли швидкість окислення вуглецю невелика, тобто. утворюється мало бульбашок СО, метал спінюєтьсятрохи, і киснева фурма знаходиться над ванною. У середині продування, коли швидкість обезуглерожування сильно зростає, велика кількість бульбашок СО, що виділяються, спінюють верхню частину ванни, і фурма виявляється зануреною в газошлакометаллическую емульсію, а рівень ванни може досягати верху горловини конвертера. У цей час можуть бути викиди.
