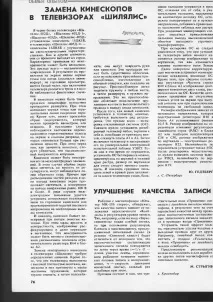

ЗАМІНА КІНЕСКОПІВ У ТЕЛЕВІЗОРАХ «ШИЛЯЛІС»
У чорно-білих телевізорах «Шиляліс-402Д», «Шіляліс-402Д-1», «Шиляліс-403Д», «Шиляліс-405Д» встановлені кінескопи 16ЛК1Б, у телевізорах «Шиляліс-406Д1 світлотехнічними характеристиками. Як і інші елементи, вони згодом виходять із ладу. Характерних ознак їх несправності може бути кілька. Це насамперед – механічні пошкодження. В результаті їх прояву на екрані видно чорні крапки або плями (осипався люмінофор), на горловині проглядається білий наліт, при включенні телевізора лунає тріск і в колбі спостерігається фіолетове свічка.
У кінескопі може бути пропалений люмінофор внаслідок пропадання розгортки. У цьому виникає чорна точка чи горизонтальна лінія посередині екрана. Крім того, може статися обрив підігрівача, який можна перевірити авометром або аквадага. В останньому випадку спостерігаються горизонтальні смуги на екрані, що хаотично переміщаються, і чутні розряди, яких стає більше при збільшенні яскравості. Перед тим, як замінити кінескоп, слід переконатися, що високовольтний випрямляч справний.
Кінескоп може бути несправний із міжелектродних замикань. В цьому випадку зазвичай екран яскраво світиться, але яскравість не регулюється, можуть спостерігатись лінії зворотного ходу. Причому при роз'єднанні частин роз'єму в ланцюзі катода кінескопа екран продовжує світитися, а виміряне
на катоді напруга дорівнює 100 і більше. У ряді випадків Межлектродне замикання вдається усунути обережним постукуванням по горловині кінескопа або короткочасною подачею високої напруги і необхідні висновки кінескопа.
І нарешті, кінескоп буває несправним при втратіемісії катодом. При цьому малі яскравість та контрастність, зображення розфокусоване і навіть переходить у негативне. Ця несправність може бути трохи компенсована зменшенням номіналу обмежувального резистора R64 в блоці А2.
Заміна несправного кінескопа у телевізорах «Шиляліс» потребує певних навичок. Крім того, що ці телевізори виконані з високою щільністю монтажу, кінескопи в них притягнуті до маски жорсткими пружинами, які важко знімати, а потім під'єднатися.
вони можуть пошкодити руки або кінескоп. Ця процедура може бути суттєво полегшена, якщо використовувати найпростіший пристрій, виготовлений зі звичайної викрутки, як показано на малюнку. Пристосуванням легко зачепити пружину в будь-якому місці, а потім розгорнути в потрібному напрямку. Це ж пристрій полегшує підключення пружинного контакту високовольтного дроту до виведення анода кінескопа.
Після того, як новий кінескоп встановлений у телевізор, звичайно потрібно виконати ряд регулювань. Це насамперед — юстування системи, що відхиляє (ОС). Спочатку потрібно встановити розібраний телевізор набік, екраном до себе і, звільнивши від гвинтів, що кріплять, відкинути плати А1 і А2. Потім включають телевізор та налаштовують його за універсальною електронною випробувальною таблицею УЕІТ. Якщо вона не передається, встановити ОС без перекосу можна, орієнтуючись на верхній і нижній краї растру, розмір по вертикалі для цього слід трохи зменшити. І нарешті, середніми пальцями лівої та правої руки чіпляються за шасі телевізора ззаду, біль
шими пальцями упираються в ярмі ОС, віджимаючи його від себе, а вказівними пальцями, натискаючи на контактну колодку ОС, обережно повертають її в южик напрямку, домагаючись правильного положення таблиці або растравказаних маніпуляціях слід побоюватися дотику пальцями виведення високовольтної обмотки вихідного строчіогс трансформатора.
При юстуванні ОС не слідує! дивуватися з того що при установці телевізора набік трохи змінюється розмір зображення пс вертикалі, оскільки змінюється вплив магнітного поля Землі
Крім того, при середньому положенні регулятора «Частота рядків» R4Q в блоці А2 зображення центрують поворотом двох кілець, розташованих на ОС. Якість центрування перевіряють за відсутністю: темних кутів на екрані при вийнятій антені або при перемиканні телевізора на вільний канал.
Розміри зображення залежать від напруги живлення, яке підстроювальним резистором R10 в блоці А4 встановлюють рівним 10,5 В. Розмір зображення по горизонталі змінюють регулятором лінійності рядків (РЛС) в блоці А2 або підбором конденсаторів С38 і С50, розмір зображення по вертикалі - підлаштування . Нелінійність по горизонталі усувають також РЛС (якщо регулювання недостатньо, то потрібно поміняти місцями висновки РЛС), нелінійність по вертикалі - резистором підлаштування R19.
ПОЛІПШЕННЯ ЯКОСТІ ЗАПИСУ
Працюючи з магнітофоном "Юпітер МК-106 стерео", виявив, що якість запису залежить від положення перемикача "Контроль" та регуляторів рівня запису. Так, наприклад, якщо на вхід «Звукоснімач» подано слабкий сигнал, то при положенні регуляторів, близькому до максимального, записаний сигнал, що прослуховується (в режимі «Наскрізний канал») буде відрізнятися від вихідного тим, що високочастотні складові записаного сигналу повторюються на стрічці через час t= 1 /v (1 — довжина ділянки стрічки, обмеженої робочими зазорами магнітних головок запису тавідтворення, 'V - швидкість руху магнітної стрічки), щоразу слабшаючи при цьому.
Причина полягає в тому, що чув¬
Вхід «Приймач» суміщений з лінійним виходом магнітофона, в результаті чого за рахунок паразитних ємностей між проводами високочастотні складові записаного сигналу наводяться у проводах входу «Приймач».
Усунути такий ефект можна, максимально видаливши вхідні v вихідні дроти один від одного Наприклад, лінійний вихід поєднати з входом «Підсилювач», а вхід «Приймач» від лінійного виходу звільнити.
Запропоновану рекомендацію можна використовувати і для доопрацювання інших типів магнітофонів з наскрізним каналом.
