3.1.7.1. Основні зонди бічного каротажу
Розрізняють бічний каротаж, що виконується багатоелектродними (сім, дев'ять електродів) та триелектродними зондами (рис.3.19).

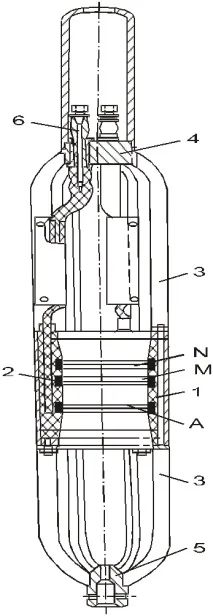

Мал. 3.19. Загальний вид свердловинного резистивіметра:
1-склянка з ізоляційного матеріалу; 2- електродні кільця; 3- кожух; 4-верхня головка; 5- нижня головка; 6- свічки, А, М, N - електроди
еміелектродний зонд (рис. 3.20) складається з центрального електрода А0, двох пар вимірювальних М1, М2, N1, N2 та однієї пари струмових екранних електродів А1 і А2. Результат вимірів зондом бічного каротажу відносять до точки А0. За довжину L3 приймають відстань між середами інтервалів М1N1 і М2N2 (точками О1 і О2). Відстань між екрануючими електродами А1, А2 називають загальним розміром зонда Lобщ. Крім того, для характеристики зонда введено поняття параметр фокусування q = (Lобщ - L3) / L3. Розміщення електродів у семіелект-рідному зонді виражається наступним записом: А00.2М10.2N1 1.1А1, що відповідає Lзаг = 3 м, L3 = 0.6 м, q = 4.
Мал. 3.20. Схеми зондів бічного каротажу:
а - семіелектродний (БК-7); б-дев'ятиелектродний псевдобоковий(ПБК); в-треелектродний (БК-3)
Дев'ятиелектродний зондпсевдобокового каротажу (ПБК) має малу глибинність дослідження і застосовується для вивчення зони пласта, прилеглої до свердловини (рис.3.20,б). Розміщення електродів у зонді псевдобокового каротажу можна подати наступним записом: А00.2М10.2N1 0.2А10.9 В1, що відповідає Lобщ=1.2 м, L3=0.6 м, q=1.
Триелектродний зонд (БК-3) складається з трьох електродів подовженої форми (див. рис.3.20, в). м. Апаратура АБКТ,застосована при геофізичних дослідженнях свердловин, є комплексною та крім триелектродного БК дає можливість проводити звичайний електричний каротаж комплектом зондів БКЗ. Весь комплекс вимірювань складається з п'яти циклів (спуско-підйомів приладу в інтервалі досліджень), з яких три необхідні для вимірювання трьома групами зондів БКЗ, один для вимірювання зондом БК-3 та один – для запису кривої ПС.
Область застосування методу: детальне розчленування розрізів свердловин за величинами уявного та питомого опорів пластів; а також при вивченні пластів середньої та малої потужності, у випадках значної диференційованості розрізу по опору і великих значень pп/pс, коли пласти, що розкриваються свердловиною, мають високий опір, а також високомінералізованої свердловинної рідини.
3.1.7.2. Бічний мікрокаротаж
Рис.3.21.Схема чотириелектродного бокового мікрозонда:
1 – черевик з ізоляційного матеріалу; 2 – глиняста кірка; 3 –проникнийпласт з міжзерновою пористістю
од бічним мікрокаротажем (МБК) розуміють мікрокаротаж зондами з фокусуванням струму. На практиці застосовують чотириелектродний, двоелектродний і триелектродний бокові мікрозонди. Найбільш поширений чотириелект-рідний бічний мікро-зонд.
Малі відстані між електродами в бічному мікрозонді обумовлюють невелику глибину дослідження. Однак завдяки наявності екранного електрода Ае струм з електрода А0 поширюється по пласту поблизу свердловини пучком, практично перпендикулярним до її стінки. Внаслідок цього помітно зменшується вплив глинистої кірки та плівки промивної рідини між черевиком та стінкою свердловини. Інтерпретація діаграм бокового мікрокаротажу полягає в оцінціпитомого опору промитої частини пласта pпп. У карбонатному розрізі за характером диференційованості кривої опору pк БМК розрізняють щільні та тріщинувато-кавернозні породи (проти тріщинувато-кавернозних порід крива pк БКЗ характеризується різкою диференційованістю).
Дані бічного мікрокаротажу вимірюють значення питомих опорів порід у зоні безпосереднього прилягання до стінки свердловини. На показання МБК, на відміну від звичайних мікрозондів, вплив високопровідної промивної рідини позначається мало, тому цей метод отримав широке застосування при дослідженні свердловин, пробурених на високомінералізованій промивній рідині.
