Альтанка Гойдалка з дерева для дачі або заміського будинку
Альтанка Гойдалка з дерева, для дачі або заміського будинку. Альтанка Гойдалки буде виготовлена звичайними інструментами в побутових умовах за наведеними кресленнями.
Альтанка гойдалки на відкритому повітрі.
Альтанка Гойдалка дає можливість спокійно та приємно провести час влітку на відкритому повітрі, за приємної погоди. Що може бути більш розслаблюючим, ніж проводити годинник на літній затишній гойдалці, підвішеній у відкритій альтанці?
Альтанка Гойдалка, виготовлена з деревини західного червоного кедра, не потребує захисту від атмосферного впливу, проте інші породи дерева необхідно обробити складом від гниття. Після висихання, особливо якщо у вас є маленькі діти, оброблене дерево гойдалок необхідно зверху пофарбувати.
Даний проект великий, але реалізується легко, складається майже повністю з простих врізних паз і шип з'єднань, скріплених епоксидним суднобудівним або вологостійким поліуретановим клеєм.
Альтанка Гойдалка. Виготовлення деталей гойдалки.
Важливо пам'ятати, що Альтанка Гойдалка — сільський проект, а не меблеві фантазії. Він розроблений для використання стандартних розмірів пиломатеріалів без істотної модифікації. З пиломатеріалів виберіть частини з мінімальною кількістю сучків та інших дефектів, наскільки це можливо, для передньої та задньої напрямних сидіння. Йдеться про найбільш критичні частини.
Список деталей на малюнку А-1 містить їхню довжину з урахуванням шипів у загальній довжині. Після того, як ви вирізали пиломатеріали по довжині (частини з 1 по 9), ви майже готові підрізати шипи. Але спочатку, щоб не зіпсувати матеріал – переконайтеся, що ви зрештою робите шип правильної товщини. Спочатку потренуйтесяі зробіть тестову врізку на відрізках матеріалу, так що ви можете перевірити та відрегулювати посадку першого шипа. Насправді, найкраще робити тест врізки для кожного розміру врізного шипа в проекті. (Там їх буде небагато, не рахуючи для дощок спинки.)
Більшість пазів у проекті Альтанка Гойдалки великі і глибокі. Буде дуже зручно робити вибірку пазів плоским свердлом Forstner на свердлильному верстаті (фото 1), з наступним зачищенням кутів плоскою стамескою (фото 2). Товщину шипа встановлюйте підбором висоти пили (фото 3).
Пази, що входять у передні поверхні задніх турнікетів (частини 1), нахилені під кутом 10°. З цієї причини плечі шипів у відповідь також повинні бути під кутом 10 °, щоб відповідати. «Гойдалки по висоті» (малюнок А-2). Для свердління пазів у задніх турнікетах нахиліть стіл свердлильного верстата на 10°. Якщо ваш стіл не нахиляється, тоді можете при свердлінні підставити під турнікет клин 10°.
Після того, як ви вирізали шипи в товщину, використовувати той же метод, щоб скоротити їх до висоти (див. креслення). Крім того, зверніть увагу, що шипи, які зустрічаються у стійках на кутах, мають бути митрофорними (взаємно скошеними).
Альтанка Гойдалка. Складання гойдалок.
На даний момент ви вже готові застосовувати клей. Використовуйте поліуретановий клей для альтанки та дюбелів, а епоксидний – для шипових з'єднань гойдалок.
Почнемо зі складання гойдалок зі складання спинки. Вставте дошки спинки (не використовуйте клей тут) між двома рейками спинки, потім нанесіть клей у пази на турнікетах для спинки, на обох кінцях, потім вставте зібрану спинку і перевірте, чи покладено зібрану задню частину на рівну площину.
Заклеїти сидіння окремо (деталі3, 4, 5 і 6) і стежити за склеюванням цього вузла з вже зібраною задньою частиною. Додати підлокітники та прив'язують їх до вершин верхніх стійок. Використовуйте для цього дерев'яні дюбелі Ø1/2” x 3” (деталь 11).
Дошки сидіння не потрібно клеїти. Просто розташуйте їх та закріпіть дюбелями на клею. (Вирізи передньої дошки розмітити за місцем). Далі встановіть на складання гойдалок необхідну кількість затискачів, щоб запобігти розбіжності шипових з'єднань до затвердіння епоксидного клею.
Однією з переваг цієї конструкції є те, що гойдалка може бути встановлена (з обережністю, щоб переконатися, що балка досить міцна… переконатися ударом по балці) до стелі ганку, якщо альтанка не потрібна. Але якщо ви хочете поставити гойдалки у вашому дворі, альтанка є наступним завданням.
Альтанка Гойдалка. Виготовлення деталей альтанки.
Продовжуємо втілювати в життя наш проект Альтанка Гойдалка.
При виготовленні альтанки використовуйте самі інструменти та методику для шипових з'єднань в основних конструктивних елементах (деталі 12 і 13). Утворіть необхідні пази та відповідні їм шипи, і ви готові розпочати складання. Клейте кожен кінець стійки за допомогою поліуретанового клею та встановіть затискачі для фіксації з'єднань. Переконайтеся, що всі кінці знаходяться в одній площині, а кути прямі.
Після того, як клей висохне, обидві довгі верхні напрямні (деталі 13) розташуйте на плоскій поверхні і з клеєм вставте бічні поперечки в їх пази на стійках. Використовуйте затискачі та тимчасові опори, щобдомогтися збігу напрямних та вузлів для забезпечення їх площин, поки клей висохне. Схоже, народжується альтанка, лише перевернута.

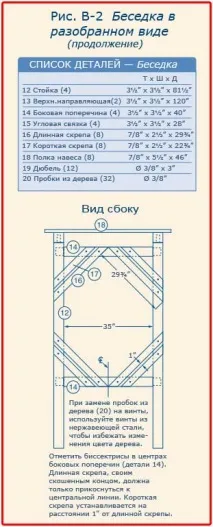

Тепер виготовте згідно креслення (рисунок В-1)4 кутові зв'язки (деталь 15). Прикріпіть на альтанку, яка все ще знаходиться в перевернутому положенні, ці кутові зв'язки за допомогою дюбелів та поліуретанового клею. Дайте клею висохнути. Тепер запросіть приятеля, щоб перевернути альтанку у правильне положення.
Будемо встановлювати на альтанку скріпи (деталі 16 і 17). Відзначити центральної лінії на зовнішній поверхні бічної поперечки (рисунок В-2). Це допоможе вам встановити скріпи точно. Попередньо просвердлити на кінцях довгих скріп отвори під пробки з дерева (деталі 20). Закріпити їх відповідно до вказівок на кресленнях та аналогічно встановіть короткі скріпки.
Останнім етапом будівництва альтанки буде кріплення полиць навісу (деталі 18) до верхніх напрямних. Мiсце для вiдпочинку в саду готова!
Альтанка Гойдалка. Висячі гойдалки.
Альтанка Гойдалка використовує недорогі оцинковані ланцюги, але ви могли б легко їх поміняти на інші, залежно від ваших вимог. Прикріпіть ланцюги на гойдалки і вище на опорні балки (деталі 10), до 1/2″ болтам-кільцям через з'єднувачі (рисунок А-1 «Система підвісу гойдалок»).
Опорні балки мають по 2 вибірки, щоб відповідати верхнім напрямним альтанки, але вони не закріплюються на альтанці постійно. Якщо ви залишите їх рухомими, ви можете легко зняти гойдалки з альтанки протягом зимовихмісяців без демонтажу ланцюгів.
Хочу вірити, що Альтанка Гойдалка принесе вам лише радість!
P.S.Я розповів про проектАльтанка Гойдалкав межах своєї компетенції. Сподіваюся, він буде вам корисним. Хотів би знати вашу думку!
