Автоматичне вимкнення насоса під час витоку води
Трохи історії…
У 2011 році, коли справа дійшла до благоустрою мого заміського будинку, постало питання про водопостачання. Було прийнято рішення пробуритисвердловину, і встановити готовусистему водопостачання "Водомет ДІМ" від компанії "Джилекс" зфункцією автоматичного підтримання заданого тиску у системі та гідроакумулятором на 50 літрів.

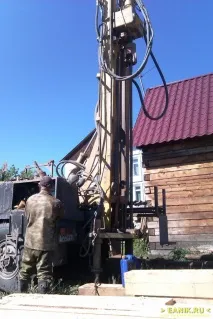

Сказано – зроблено 🙂 Свердловина вийшла глибиною 21 метр. Високий стовп води і хороша динаміка свердловини дозволили завантажити насос всього на 9 метрів, і цього виявилося цілком достатньо для безперервної подачі води зі швидкістю 55 літрів на хвилину - заявлена швидкість від виробника занурювального насоса.
Через деякий час після встановлення, налагодження та запуску системи водопостачання, як і було заплановано, в будинку з'явилася сантехніка, водонагрівач, пральна машина та інші принади цивілізації. Вода лилася річкою – благо система зливу та септик були спроектовані та побудовані ще на етапі застилки підлог у будинку.
Також хочеться розповісти про те, яким способом вода фільтрується в моїй системі. Тому як буде час, я напишу окрему статтю на цю тему.
Про безпеку
Ще в процесі монтажу системи, на етапі прокладання труб та підключення всіх споживачів води в моїй голові неодноразово виникало таке питання:
“А що буде, якщо якийсь трійник чи сполучний куточок вийде з ладу і станеться прорив? Як швидко насос, що подає55 літрів води за хвилину, затопить санвузол і технічне приміщення? Якібудуть масштаби цієї аварії?”
І мої побоювання мали цілком чітку математичну основу. Справа в тому, що система налаштована на підтримку тиску на рівні3 атмосфер, відповідно всі крани, вузли та з'єднання завжди знаходяться під високим тиском (для порівняння, типовий тиск у колесі легкового автомобіля становить близько2, 2 атмосфер).
Виходить, якщо відбудеться прорив, тонасос буде не перестаючи качати воду зі швидкістю 55 літрів на хвилину. За годину на поверхню буде піднято близько 3300 літрів! Це 3 кубічні метри води!
У моєму випадку санвузол поєднаний з технічним приміщенням, і об'єм усієї кімнати становить20 кубічних метрів, для повного затоплення якого достатньо7 годин безперервної роботи насоса у разі прориву в системі. Звичайно, в такій ситуації вода буде поширюватися по сусідніх кімнатах, а також йти під підлогу, в чому немає нічого гарного 🙂 Одна тільки думка про це досі приводить мене в жах…
Аварія 2015
І ось одного разу, це сталося! Скажу відразу, все сталося прямо на моїх очах, тому мені вдалося швидко знеструмити санвузол і відключити подачу води, а також не допустити великого затоплення приміщення.
Усунувши наслідки аварії, я вирішив замінити гідроакумулятор. Вибрав модель для гарячої води ємністю 100 літрів.
З цього дня, покидаючи будинок більш ніж на 1 годину, я почав знеструмлювати насос. Для цього доводилося постійно витягувати вилку з розетки. Незручно, але безпека понад 🙂
Пошук рішення…
Як відомо,лінь - двигун прогресу! Іпостійна потребавідключати та включати насос вручну нарешті змусила мій мозок пошукати на сторінках інтернету якесь технічне рішення, що дозволяє захистити житло від затоплення.
На превеликий подив, просидівши 2 години перед комп'ютером, я так і не знайшов того, що шукав. Попадалися різноманітні системи, що дозволяють перекривати крани подачі гарячої та холодної води в квартирі, досить цікаві та грамотні рішення, навіть з бездротовими датчиками води та автономним резервним живленням, але для мого випадку всі ці системи були непридатні.
Маючи розвинене логічне мислення (сам себе не похвалиш…), знання азів електрики, а також невеликий досвід складання радіоелектронних схем, ну і, природно, бажання автоматизувати процес відключення насоса у разі аварійної ситуації, було прийнято рішення спроектувати та виготовити таку захисну систему самостійно.
Система "СТОП-НАСОС!"

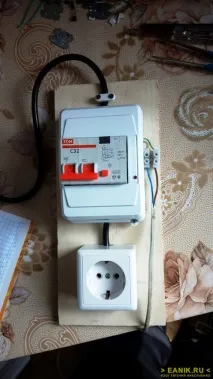

На перший погляд, вся система управління насосом виглядає як звичайний диференціальний автомат, з підключеною вилкою і розеткою. Але насправді цеповноцінна система захисту від затоплення та протікання води ! Докладно про те, з яких вузлів складається пристрій, розказаний у цій статті, а поки що пропоную розглянути принцип роботи мого винаходу 🙂
Як видно зі схеми,при попаданні води на датчик,відбувається спрацьовування реле, яке посилає командудиференційного автомата навідключення. Відбуваєтьсямеханічний розрив ланцюга змінного струму і відключається насос. При цьому також відключаються і "мозки" системи, що реагують на наявність води на датчиках.

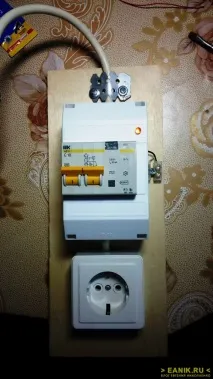

Перший зразок системипройшов ретельну перевірку та випробування в природних побутових умовах, після чого була зібрана друга модифікація пристрою, що має більш компактну електронну схему з імпортних комплектуючих.Другий зразок надійшов у розпорядження моєму знайомому, який використовує аналогічну систему водопостачання. І буквально через 2 тижні після підключення система "СТОП-НАСОС" спрацювала і врятувала технічне приміщення, розташоване в підвалі, від затоплення 🙂
На базі моделі № 2 створені досконаліші пристрої, які відрізняються між собою способом підключення датчика води та кріпленням вхідного кабелю. Фотографії цих модифікацій представлені до вашої уваги трохи нижче (моделі 4, 5 і далі).
Для себе ж я виготовивтретій варіант системи "СТОП-НАСОС"зізвуковим оповіщенням. При попаданні води на датчик відбувається відключення живлення насоса, загоряється індикатор червоного кольору та звучить монотонна звукова сирена.
У цьому варіанті елементи конструкції розташовані горизонтально.
В даний час модель №8 є еталонною, і виготовляється мною у вільний час на замовлення для бажаючих убезпечити себе від можливого затоплення.
Датчик води встановлюється у передбачуваному місці прориву. Кількість датчиків, що підключаються необмежено.
P. S.Замовити систему захисту від затоплення та витоків води “СТОП-НАСОС” можнана цій сторінці.
Також на сайті з'явився розділз відгуками, в якому люди діляться враженнями від експлуатації системи “Стоп-насос”, та розділ з вичерпнимпосібником з експлуатації системи “Стоп-насос”
24 думки про “Автоматичне відключення насоса під час витоку води”
Вітаю! У чому переваги Вашого виробу в порівнянні з цим з Гдролок універсал? Ціна в нього набагато цікавіша.
1. В аспекті алгоритму захисту: У гідролоці використовуються крани, і це не рятує від протікання в системі водоподачі приватному будинку. Тобто. якщо у вас прорвало гідроакумулятор, колбу фільтра, колону тощо, перекриття кранів вас не врятує. У цьому випадку допоможе тільки знеструмлення насоса, що виконує система “Стоп-насос”.
2. З позиції якості виробу: Ручне складання та тестування кожного екземпляра забезпечує 100% відсутність шлюбу, гарантовану якість та довговічність виробу. Також варто відзначити, що аналогове виконання виробу робить його стійким до відмови в будь-яких умовах експлуатації, на відміну від цифрової техніки на базі мікроконтролерів.
3. Розширюваність системи: Всі схеми та інструкції з виготовлення системи представлені у відкритому доступі, що дозволяє самостійно розширювати можливості пристрою додатковими модулями власного виготовлення (DIY).
Гідролок Універсал також відключає насос. І додатково можепідключатися кран. Наприклад, якщо встановлений великий гідроакумулятор, при відключенні насоса, вода з нього витече в будинок, а кран, що відсікає його, врятує від затоплення.
Вимикає, але робить це за допомогою реле, яке постійно перебуває під навантаженням під час роботи насоса. І якщо контакти реле прикиплять один до одного, що відбувається з часом, то при витік реле не зможе розірвати ланцюг і насос не відключиться. У гідролоці використовується реле 10 амперне, так само як і в «Стоп-насос» міні. Відповідно порівнювати можна лише ці системи. У стоп насос міні ціна нижча, а підключення набагато простіше 🙂 Версія системи «Стоп-насос» з диф-автоматом не має такого недоліку, як прилипання контактів реле, і відповідно дає 100% гарантію відключення насоса незалежно від терміну експлуатації! У цьому її фішка та ключова особливість 🙂
