Діалог - Підрахунок запасів

Діалог "Підрахунок запасів за блочною моделлю всередині каркасів"

Викликається при натисканні на кнопку OK у діалозі "Вибір каркасів для підрахунку запасів за блочною моделлю", який, у свою чергу, викликається на кнопку у графічному меню вікна з таблицею блочної моделі.

Цей діалог практично еквівалентний діалогу "Підрахунок запасів за блочною моделлю" (без каркасів). Тому в даному розділі довідки опис однакових елементів діалогів не наводиться.

Додаткові елементи діалогу:

Файл із каркасами - назва файлу, з якого беруться замкнуті моделі поверхонь (каркаси) для розрахунків.

Каркасів для розрахунку – кількість моделей поверхонь (каркасів), зазначених для розрахунку. Можливо менше, ніж загальна кількість моделей поверхонь у файлі.

У діалозі також є відмінності в таблиці звіту:

1. Додається стовпець з інформацією про каркаси (якщо це задано у діалозі "Вибір каркасів для підрахунку запасів за блочною моделлю"). У наведеному прикладі цей стовпець називається Каркаси. Назва об'єкта.

2. Додається стовпець Гірська маса.

У макеті звіту, який зберігається в блочній моделі, стовпці для каркасів і для гірничої маси не присутні, а додаються тільки в процесі роботи з підрахунку запасів усередині каркасів. Тому один і той же макет звіту може використовуватися як при підрахунках без каркасів, так і підрахунку з каркасами.

Положення стовпця для каркасів (його рівень серед інших стовпців, що використовуються для угруповання рядків), а також його вміст (номер каркаса або номер об'єкта, або назваоб'єкта тощо) визначаються у діалозі "Вибір каркасів для підрахунку запасів за блочною моделлю".

Стовпець Гірська маса завжди розташовується після останнього стовпця, який використовується для угрупування рядків.

Особливості заповнення стовпця "Гірська маса"

У розрахунках гірничої маси блокова модель не бере участі, а використовуються лише каркаси або (якщо задане угруповання по горизонтах) частини каркасів, що відповідають заданим горизонтам.

У тих рядках таблиці звіту, які належать не лише до каркасів та (або) горизонтів, інформація про гірську масу не виводиться.

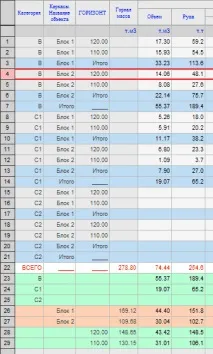

Якщо в таблиці наведеного як приклад звіту стовпець Категорія розмістити першим (на верхньому рівні), то гірська маса буде обчислена тільки для підсумкового рядка, а також для рядків із сумами обсягів, що належать до каркасів та горизонтів:

Якщо в таблиці звіту, що наводиться як приклад, не задавати групування по каркасах (у діалозі "Вибір каркасів для підрахунку запасів по блочній моделі" відзначити елемент Не групувати), то таблиця звіту буде виглядати наступним чином:

Якщо задати угруповання по каркасам, але не задавати угруповання по горизонтах, то отримаємо обсяги гірничої маси та запаси руди в цілому по Блоку 1 і Блоку 2:

При підрахунку запасів усередині каркасів обчислюються ТОЧНІ обсяги частин кожного блоку (субблока), хоча трохи попадає в каркаси. Крім того, обчислюються і додаються до таблиці звіту обсяги ГІРНИЧОЇ МАСИ в каркасах, з рознесенням, при необхідності, ПО ГОРИЗОНТАМ.

У більшості програм такі розрахунки не виконуються, а вважається приблизний обсяг [руди], потрапивши до каркасу центрів блоків або кількох точок у блоках.

У DIGIMINE можназробити і приблизний підрахунок щодо потрапляння до каркасу центрів блоків. Для цього спочатку в кожен блок записується інформація про те, в який каркас потрапляє центр блоку, а потім проводиться підрахунок запасів без участі каркасів, з використанням відповідних відомостей про потрапляння центрів блоків в той чи інший каркас.
