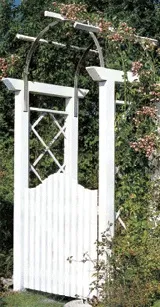

Хвіртка, що самозакривається

Причому без пружини та без доводчика. Більше того, вона відкривається в будь-який бік. Це дуже зручно для тих, хто часто ходить з вагами в обох руках, наприклад, з повними відрами. Таку конструкцію вигадав умілець М. Ковальов. А тепер її можете застосувати і ви, якщо ви використовуєте рекомендації майстра.

В основі пристрою - злегка нахилена від вертикалі вісь (умовна лінія, що проходить через петлі), щодо якої хвіртка повертається при відкриванні та закриванні.

Цього легко досягти, змістивши нижню петлю назовні. Тоді при відкритті від себе хвіртка під впливом власної ваги прагнутиме повернутися у вихідне положення, тобто закритися. А щоб вона утримувалася в закритому положенні, необхідно наголосити.

У разі упором служить друга нижня петля, теж зміщена від вертикалі, що проходить через верхню петлю, але в інший бік. Щоб змусити хвіртку обертатися щодо однієї й іншої петлі, потрібно розімкнути хомути нижніх петель, замінивши циліндр, що охоплює вісь петлі, на напівциліндр. Як це зробити показано на малюнках.

Для підвіски хвіртки потрібні три роз'ємні петлі з підвищеним люфтом. З двох потрібно буде зібрати одну – нижню. Вона не тільки дозволить хвіртці відкриватися в будь-який бік, але й змусить її щоразу повертатися в те саме положення.

З інструментів вам знадобляться ножівка по металу, напилок, лещата та зварювальний апарат. Розкрийте петлі так, щоб із заготовок вийшло два П-подібні хомути: перший (100х95 мм) - для кріплення до стовпа, а другий (70х10 мм) - для Т-подібної петлі з двома опорними хомутами-напівциліндрами на кінцях (рис. 1) .

Отримані післярозпилювання петель деталі підготуйте до зварювання (рис. 2). Для цього на їхніх кромках зніміть невеликі фаски напилком.
