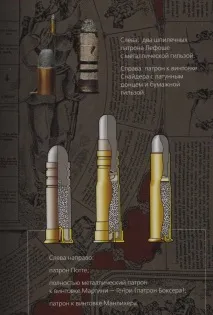

Вже невдовзі після цього з'явилися капсульні рушниці та пістолети, які, як і раніше, однак заряджалися з дула. І практично в цей же час, а саме в 1812 Самюель Йоганн Полі створює для своєї казнозарядної рушниці перший унітарний патрон. А слідом за ним з'явилися вже і патрони Дрейзе, Лефоше і, нарешті, в 1855 патрон Потте, в якому займистий заряд пороху в гільзі капсуль була розташована в центрі її денця. Тобто нарешті і капсуль, і гільза для пороху і кулі з'єдналися в одній конструкції, причому найраціональнішим чином.
Але яких тільки патронів не придумали люди, перш ніж зупинилися добре всім нам відомих зразках.
Все це викликало справжнісіньку революцію в області стрілецької зброї, що вилилася в масове переозброєння всіх армій світу новими гвинтівками та пістолетами. А до них знадобилося дуже багато надійних, дешевих та ефективних патронів. Крім того, до них знадобилися й такі ж дешеві, надійні й ефективні капсулі і... адже хтось все це розробляв?
Ось, наприклад, 52-каліберний патрон Майнарда. Найпростіший як би рантовий патрон. Але де капсуль? А капсуля немає! Є «дірка», залита воском і капсуль, що окремо надівається на брандтрубку, через цей отвір у денці і підпалював порох у патроні.
Пристрій капсуля Бердана
Щоправда, капсуль Бердана важко видалити з гнізда на дні гільзи, не пошкодивши при цьому ковадло. Тим не менш, його капсуль використовується майже всіма збройними силами, і більшістю цивільних виробників (за винятком тих, що знаходяться в Сполучених Штатах).
Пристрій капсуля Боксера.
Відмінність гнізд для капсулів Боксера таБердян.
Боксерські капсулі схожі на капсулі Бердана (та й чи могло бути інакше з пристроями такого утилітарного призначення?), проте з одним дуже суттєвим доповненням, що стосується розташування ковадла. У боксерському капсулі ковадло являє собою окрему деталь, яка знаходиться всередині самого капсуля. У гнізді для капсуля на дні гільзи патрона Боксера є один великий отвір для займання заряду, розташований по центру. Вигода від цього та, що використані гільзи легше перезаряджати. Достатньо вибити використаний капсуль за допомогою тонкого металевого стрижня. Потім у гніздо вставляється новий капсуль, а гільзу засипається порох, за якою йде куля. Така технологія дуже популярна в США і сприяє тому, що там є велика кількість стрільців, які перезаряджають свої боєприпаси.
Капсулі для патронів до гладкоствольної мисливської зброї: «центробій» (ліворуч) та «Жевело» (праворуч).
Капсулі «боксери» дещо складніші у виробництві, оскільки в них знаходиться не лише заряд, а й ковадло. Але автоматичне обладнання, що виробляє капсулі сотнями мільйонів, усунуло цю проблему. З іншого боку, хоча капсуль Боксера складніше, самі гільзи для таких капсуль простіше! З берданівським капсулем все навпаки: сам капсуль простіше, але гільзи складніше! Для користувачів, які перезаряджають свої патрони самостійно, невелике збільшення первісної вартості більш ніж компенсується зниженням вартості перезарядки, яка може заощадити до 85-90% порівняно з купівлею нових заводських патронів.
По суті, капсуль Боксера – це добре відомий мисливцям капсуль «Жевело», крім відсутності, що позиціонує їх у гнізді ранту. А так капсулі як Бердана, так іБоксери не відрізняються формою і не розрізняються на зібраних патронах однакового калібру і розміру.
Патент США №52818 на металевий патрон Боксера 1866
Патент США №82587 на металевий патрон Бердана 1866
Патент США №91818 на металевий патрон Боксера 1869
Патрон на наш сьогоднішній погляд мав досить складну конструкцію і складався з гільзи, згорнутої з аркуша латуні в два обороти, а потім зовні обгорнутим папером. Задній кінець гільзи мав загин усередину і вставлявся в латунний стаканчик, а той у свою чергу вставлявся в інший, ще більш міцний, латунний стаканчик. Усередині гільзи знаходився папковий піддон з наскрізним центральним каналом, в який вставлявся латунний ковпачок для капсуля, а він проходив через диск-денце власне гільзи, за край якої екстрактор витягував усе це при її витягуванні з патронника. Цікаво, що цей диск міг і не бути латунним, а міг бути... залізним! Тобто цей ковпачок є основою для збирання одразу чотирьох деталей: денце гільзи, двох латунних стаканчиків і папкового піддону, і він їх все об'єднував. Тепер, зібравши всі ці деталі воєдино, насипали в гільзу порох, вставляли просальник з воску; свинцеву штамповану кулю з жолобком поблизу дна, в який вдавлювалися стінки гільзи; тоді передня частина гільзи злегка стискалася навколо кулі.
Пристрій патрона Боксера для гвинтівки Снайдер калібру .577.
Англійський опис гвинтівки Снайдера .577 та патронів до неї.
Очевидно, що така конструкція була надмірно складною і вимагала високої точності виготовлення за мінімальних допусків, оскільки складання патрона велося «в натяг». Тому вже 1871 року патрон .577 «Снайдер» разом ізгвинтівкою "Снайдер-Енфільд" з озброєння зняли. На їх місце прийшов інший знов-таки «боксерівський» патрон .577/.450 «Мартіні-Генрі» під гвинтівку «Мартіні-Генрі» М 1871 р. калібру 11,43-мм. При цьому патрон .577/.450 від старого .577 тільки тим і відрізнявся, що був отриманий шляхом обтиснення верхньої частини гільзи до калібру .450, та ще втратив свою колишню паперову обгортку.
Патрон .577 "Снайдер".
У 80-ті роки ХІХ століття патрон .577 Снайдер зазнав серйозної модернізації – отримав гільзу цільнотягнуту гільзу пляшкової форми. Цей патрон став відомим під позначенням: .577 Snider Solid Case.
Втім, випуск патронів .577 для снайдерівських рушниць здійснювався до 20-х років ХХ століття. Справа в тому, що гвинтівки ці Англія активно продавала до Туреччини, Китаю та інших «східних країн» і навіть острівним царкам тихоокеанських островів! У королівській поліції Ірландії вони використовувалися до 1890-х років, в Індії до 1920-х років, а де-не-де в країнах Північно-Східної Африки та на Близькому Сході ця зброя застосовувалася навіть і в середині ХХ століття.
Рисунок зі стор. 67 книги «Вогнепальна зброя» М.: Аванта+, Астрель, 2007. Дуже добре і чітко показані характерні особливості патрона Едварда Боксера.
Зовнішній вигляд патрона Бердана.
Влаштування патрона Бердана.
Що стосується патрона Хірама Бердана, то він у нашій вітчизняній літературі описувався неодноразово, включаючи колір папірців рожевого та білого залежно від його призначення до гвинтівки, або до карабіну, так що додати до цього справді щось нове практично неможливо.
