Контрольгеометричних елементів укосів земляного полотна, Інженерна підготовка будівництва
У міських, зазвичай обмежених умовах крутість укосів визначають за допомогою найпростішого приладу, що складається: з обойми, в якій закріплений рівень рухомої планки; нерухомої планки; кругової шкали з поділками закладення укосу; торцевої стінки та осі, на якій обертається рухома планка в межах від 0 до 90°.
Користуються приладом в такий спосіб: на дошку чи рейку довжиною 1—2 м, покладену на укіс, встановлюють прилад. Рухливу планку повертають до прийняття нею горизонтального положення, що визначається показанням рівня. Відлік за круговою шкалою відповідає крутизні, що задається укосу земляного полотна. Прилад виготовляють із плексигласу.
Для контролю геометричних параметрів укосів інж. М. А. Михайленко впровадив екліметр із рейкою (рис. 4.8). До рейки довжиною 3-5 м, попередньо покладеної на укіс, прикладають екліметр і вимірюють кут нахилу αф, а потім відстань l. Кут нахилу екліметром вимірюють як у підошви укосу, так і у його брівки, оскільки кут αф=α' (як навхрест лежить при паралельних прямих). Знаючи кут укосу αф та відстань l (довжину укосу), визначають фактичну висоту (глибину) укосу за формулою hф=l sin αф.
Промисловість випускає екліметри тільки з градусною шкалою, при будівництві ж користуються ставленням висоти укосу hн до його закладення l1, що відповідає проектному тангенсу кута αп укосу, тобто 1/m=hн/l=tg αп, де m - коефіцієнтзакладення укосу.
Щоб перейти від градусної шкали екліметра до коефіцієнта т користуються відповідною таблицею (табл. 4.1) або наносять на екліметр шкалу коефіцієнтів закладення укосу.
В даний час екліметри виготовляють серійно, що дозволяє їх ширше застосовувати. Якщо немає екліметра, але є нормальний рівень і заздалегідь зроблений укосник, то при рівнинному характері території можна оперативно перевірити закладення укосів земляного полотна.
У багатьох країнах застосовують лазерні прилади, що значно підвищує якість та продуктивність розбивальних робіт. Промінь лазерного приладу сягає відстані до 4 км. Його успішно використовують навіть при розбивці переходів через водні перепони. У міських умовах застосування лазерного приладу при розбивці площ, скверів та автомобільних стоянок є надзвичайно ефективним. Посередині майданчика, що розбивається, встановлюють переносну колонку-прилад з лазером і за допомогою спеціальних рейок визначають з великою точністю проектне положення земляного полотна в будь-якій точці. Зазвичай обмежуються однією стоянкою лазерної колонки.

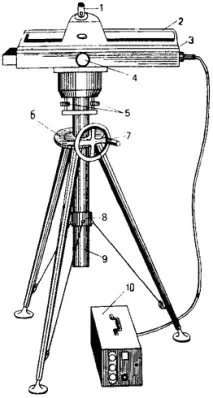

Прилад ПГЛ-1 складається з двох блоків: блоку, що передає лазерний промінь (БЛЛ), та блоку у вигляді фотоприймального пристрою (ФПУ). Передавальна частина включає: лазерний передавач з кутом візування а, що формує випромінювання світлових ліній і площин, джерело живлення і штатив для установки передавача (рис. 4.9). Фотоприймальний пристрій складається з фотоприймача імпульсних сигналів та вимірювальної рейки. Візуальну реєстрацію результатів вимірювання здійснює стрілочний прилад із розташованим над ним світлодіодом. Під час роботи фотоприймач переміщують уздовж рейки до появи показань на приладі, після чого знімають відлік зі шкали рейки.
Прилад виготовляють серійно. При його застосуванні підвищується точність та об'єктивність вимірів, збільшується продуктивність праці геодезистів у 1,5-2 рази, скорочується чисельність обслуговуючого персоналу. Прилад простий у керуванні: працювати з ним може один геодезист. Крім того, ним можна користуватися в умовах недостатнього освітлення, що важливо в польовій обстановці новобудов.
Термін служби газового (гелієво-неонового) лазера з вхідною потужністю променя 0,002 Вт становить не менше 3000 год. Лазерний прилад живиться від мережі змінного струму або акумулятора напругою 12 В. колонки приладу). Точний напрямок осі вулиці, дренажу, трубопроводу, підземного колектора, пішохідного переходу та інших споруд витримується тоді, коли промінь лазера та лінія візування теодоліту перетинаються у центрі спеціально виготовленої марки, встановленої на проектній позначці. Марки виконують з прозорих матеріалів (наприклад, плексигласу) з хрестоподібною сіткою, центр якої встановлюють по осі траси, що розбивається. Переміщення марки зі спеціальною рейкою по висоті до попадання променя до її центру визначає висотне положення проектної поверхні земляного полотна, дренажу і т. д. Розбивку може проводити спеціаліст, який має право на проведення подібних робіт.
