Кузов Тойота Королла, Заміна бампера, капота, багажника
-
19932 Перегляду
Кузов автомобіля Toyota Corolla, Auris - чотиридверний седан (п'ятидверний хетчбек), несучої конструкції, суцільнометалевий. Каркас кузова включає основу, боковини, дах і деталі, з'єднані між собою електрозварюванням (точковим, шовним і дуговим). Кузов є нерозбірною конструкцією і несе на собі всі агрегати автомобіля, навісні вузли кузова і деталі інтер'єру.
До навісних вузлів відносяться бічні двері, капот, кришка багажника (двері задка), передні крила, передній та задній бампери.
Двері забезпечені опускним склом, автомобілі оснащуються електросклопідйомниками тільки передніх або (у варіантному виконанні) всіх дверей.
Скло бічних дверей, а також заднє скло гнуте, поліроване, загартоване. Вітрове скло тришарове. Вітрове та заднє скло вклеєні в отвори кузова. Вітрове скло (у варіантному виконанні) та заднє скло оснащені електрообігрівом.
Передній та задній бампери пластмасові, пофарбовані в колір кузова, прикріплені до кузова гвинтами та пластмасовими пістонами.
Передні сидіння роздільні, з механічним (електричним - у варіантному виконанні) регулюванням їх поздовжнього положення, кута нахилу спинки. Підголівники сидінь легкознімні, що регулюються по висоті, встановлені на спинках усіх сидінь. Заднє сидіння включає подушку і дві спинки. При необхідності спинки заднього сидіння складаються частинами для збільшення місткості багажного відсіку.
У салоні автомобіля встановлені енергопоглинаюча панель приладів, прикурювач, попільничка, протисонячні козирки, система опалення (кондиціювання) та вентиляції салону, дзеркало заднього виду, поручні.
Об'єм, температуру, напрямок та інтенсивністьповітряних потоків регулюють перемикачами, встановленими в блоці керування системою опалення, кондиціювання та вентиляції салону.
Витяжна вентиляція кузова здійснюється через дефлектори із клапанами, які встановлені під заднім бампером.
Для буксирування передбачені вуха: дві спереду, що ввертаються, і одна приварена ззаду.
Автомобіль обладнаний електроблокуванням замків дверей, дистанційним приводом замку багажника та лючка бензобака, електрообігрівом передніх сидінь та дзеркал заднього виду.
Заміна переднього бампера Тойота Королла
Вам знадобляться: викрутки з плоским та хрестоподібним лезом, ключ «на 10».

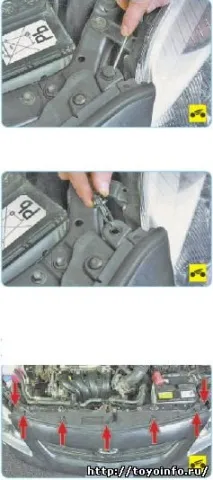

1. Підчепівши викруткою, вийміть сердечники.
2. . і зніміть пістони крайнього верхнього кріплення бампера з лівого та правого боку автомобіля.
Так розташовані пістони верхнього кріплення переднього бампера.

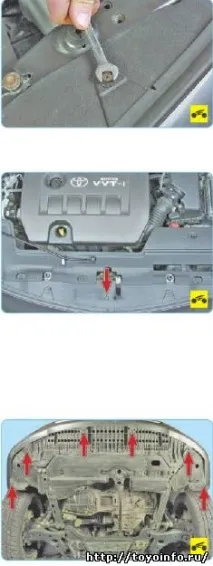

3. Зніміть захисні ковпачки та викрутіть гвинти верхнього кріплення бампера з лівого та правого боку автомобіля.
4. Викрутіть два центральні гвинти верхнього кріплення бампера.
5. Підвівши викруткою, вийміть сердечник і зніміть центральний пістон верхнього кріплення бампера.
6. Для зручності подальшої роботи підніміть передню частину автомобіля, встановіть її на надійні опори та зніміть передні колеса.
7. Викрутіть шість гвинтів нижнього кріплення бампера.
8. В арках передніх коліс виверніть сердечники пістонів.
9. . і зніміть пістони верхнього кріплення бампера до підкрилки з лівого та правого боку автомобіля.
10. Викрутіть гвинти нижнього кріплення бампера до підкрилка з лівого та правого боку автомобіля.
Якщо автомобіль обладнаний передніми протитуманними фарами, від'єднайте звнутрішньої сторони бампера колодки джгутів проводів від контактних висновків протитуманних фар з лівого та правого боку автомобіля.

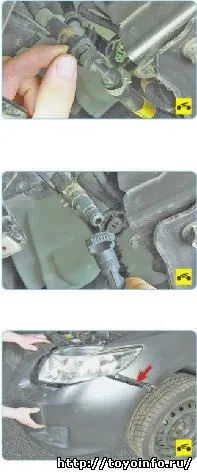

11. У нижній частині автомобіля з правого боку посуньте фіксатор штуцера шланга омивача фар.
12. . і від'єднайте шланг омивача фар, що підводить.
13. Удвох з помічником потягніть з лівого та правого боку автомобіля бампер вперед і вгору, посуньте його з власників
14. . та зніміть бампер з автомобіля.
15. Встановіть передній бампер та всі зняті деталі у зворотному порядку.
Заміна заднього бампера Тойота Королла
Вам знадобляться: викрутки з плоским та хрестоподібним лезом, ключ «на 10».
1. Зніміть задній бризковик та щиток підкрилка задніх коліс
2. В арках задніх коліс виверніть сердечник і зніміть пістон кріплення бампера до підкрилку.
3. Підвівши викруткою, вийміть сердечник і зніміть пістон нижнього бічного кріплення бампера.
4. Підтягніть викруткою, вийміть сердечники і зніміть пістони.
5. . нижнього центрального кріплення бампера.
6. Викрутіть два гвинти заднього кріплення бампера.
7. З лівого та правого боку автомобіля вдвох з помічником потягніть бампер вгору і назад так, щоб зрушити його з бічних утримувачів, та зніміть бампер з автомобіля.
8. За потреби з внутрішньої сторони бампера відверніть гайку кріплення.
9. . та зніміть задній катафот.
10. Встановіть задній бампер та всі зняті деталі у зворотному порядку.
Вам знадобиться ключ «на 10».
1. Відкрийте капот.
2. Від'єднайте жиклери склоомивача від шлангів, що підводять.
3. Від'єднайте фіксатори шлангу, відведіть шланг відфіксуючих пелюсків капота і зніміть шланг склоомивача з капота.
Якщо заміна капота не передбачається, промаркуйте розташування кронштейнів петель щодо капота, обвівши їх, наприклад, маркером.
4. Викрутіть з кожного боку по два болти кріплення капота до петлів і зніміть капот.
5. Встановіть капот і всі зняті деталі в порядку, що знімається. Якщо встановлюєте старий капот, перед остаточним затягуванням болтів кріплення необхідно зорієнтувати його за раніше нанесеними мітками.
6. Якщо капот був замінений, його положення перед остаточною затяжкою болтів кріплення треба відрегулювати таким чином, щоб зазори між капотом і крилами були однаковими з обох боків, а зазор між верхньою поперечкою рамки радіатора і крайкою капота був рівномірним на її протязі.
7. Налаштуйте капот по висоті. Для цього повертайте або вивертайте регулювальні буфери. Встановіть буфер так, щоб поверхня капота збігалася з поверхнею крил.
Вам потрібні викрутка з плоским лезом, ключ «на 10».
1. Відкрийте капот.
2. Зніміть переднє облицювання моторного відсіку

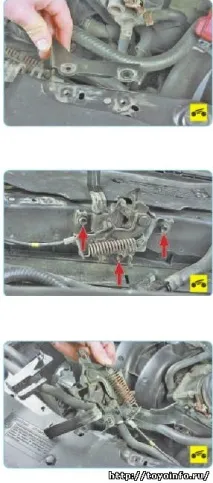

3. Для зручності роботи викрутіть два болти кріплення.
4. . зніміть кронштейн шлангу та відведіть шланг охолоджуючої рідини назад.
5. Викрутіть три болта кріплення замка капота.
6 . та зніміть замок.

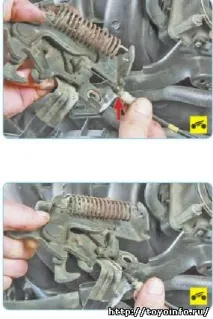

7. Від'єднайте фіксатор оболонки троса приводу замка капота від кронштейна замка.
8. Від'єднайте від важеля замка сферичний наконечник троса приводу замка капота.
9. Змастіть рухомі елементи замку, встановіть замок та всі зняті деталі в порядку, зворотному зняттю. При необхідності перед остаточною затяжкоюболтів кріплення відрегулюйте його положення, домагаючись чіткої роботи замку капота.
Вам знадобиться викрутка з плоским лезом.

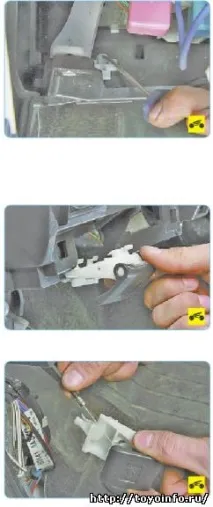

1. З внутрішньої сторони панелі приладів викруткою відіжміть фіксатор кріплення та від'єднайте кронштейн важеля приводу замка капота від панелі приладів.
2. Витягніть важіль із кронштейном у салон.
3. Від'єднайте від кронштейна важеля фіксатор оболонки троса приводу замка капота.
4. Від'єднайте від важеля циліндричний наконечник троса приводу замка капота.
5. Встановіть важіль приводу замка капота та всі зняті деталі у порядку, зворотному зняттю.
Вам знадобиться викрутка з плоским лезом.
1 Підсуньте викруткою.
2. . та зніміть дев'ять пістонів кріплення облицювання кришки багажника.
4. Встановіть облицьовування кришки багажника у порядку, зворотному зняттю. Пошкоджені пістони
Так розташовані пістони кріплення оббивки кришки багажника.
Вам потрібні викрутка з плоским лезом, ключ «на 10».
Щоб зняти клямку замка кришки багажника, виконайте такі операції.
1. Зніміть облицьовування задньої панелі кузова
Якщо заміна замка кришки багажника не передбачається, рекомендується позначити положення клямки, обвівши її, наприклад, маркером.
2. Викрутіть два болта кріплення клямки.
3. . та зніміть засувку кришки багажника.
4. Встановіть клямку та всі зняті деталі у порядку, зворотному зняттю.
5. При необхідності перед остаточною затяжкою болтів кріплення відрегулюйте положення клямки, трохи змінюючи її положення, щоб забезпечити чітку роботу замка кришки багажника.

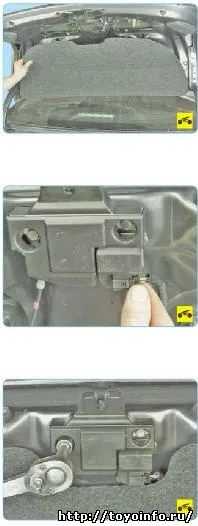

Для зняття замка кришки багажника виконайте такіоперації.
1. Зніміть кришку багажника .

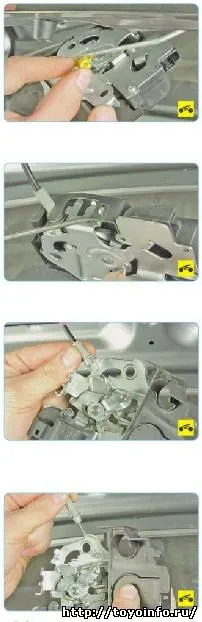

2. Відімкніть фіксатор і від'єднайте від замка колодку джгута проводів електроприводу замка.
3. Викрутіть два болта кріплення та відведіть замок від кришки багажника.
4. Зі зворотного боку замка відстібніть фіксатор і зніміть тягу вимикача замка.
5. Підчепівши викруткою, відіжміть фіксатори і зніміть пластмасовий корпус замка.
6. Від'єднайте фіксатор оболонки троса приводу замка кришки багажника від кронштейна замка.
7. Від'єднайте від важеля замка сферичний наконечник троса приводу замка кришки багажника.

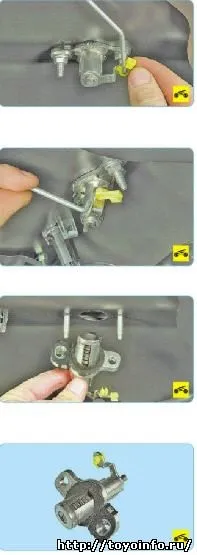

8. Змастивши рухомі елементи замку, встановіть замок та всі зняті деталі в порядку, зворотному зняттю. Щоб зняти вимикач замка кришки багажника, виконайте такі дії.
1. Зніміть оббивку кришки багажника
2. Відстебніть фіксатор від тяги, поверніть його.
3. . та зніміть тягу вимикача замка.
4. Відкрутіть дві гайки кріплення та зніміть кришку багажника.
5 Змастіть рухомі елементи вимикача замка, встановіть вимикач і всі зняті деталі в порядку, що знімається.
Вам потрібні викрутка з плоским лезом, ключ «на 10».
1. Від'єднайте кабель від клеми мінус акумулятора.
2. Від'єднайте колодки джгутів проводів і зніміть секції задніх ліхтарів, розміщених у кришці багажника з лівого та правого боку автомобіля.
3. Зніміть оббивку кришки багажника.
4. Зніміть кришку багажника.
5. Зніміть декоративну кришку багажника
6. Від'єднавши колодки джгутів проводів, зніміть ліхтарі освітлення номерного знака
7. Відтисніть фіксатори, від'єднайтеторс приводу замка від кришки багажника та виведіть його через технологічний отвір у лівій частині кришки багажника.
8. Від'єднайте фіксатори джгутів дротів секцій задніх ліхтарів, ліхтарів освітлення номерного знака, електроприводу замка кришки багажника.
9. . і виведіть їх через технологічний отвір у лівій частині кришки багажника.
10. Від'єднайте два бічні фіксатори та відведіть джгути проводів та трос приводу замка від кришки багажника.
Якщо заміна кришки багажника не передбачається, промаркуйте розташування кронштейнів петель щодо кришки багажника, обвівши їх, наприклад, маркером.
11. Викрутіть по два болта кріплення кронштейнів петель до кришки багажника з лівого та правого боку автомобіля та зніміть кришку багажника.
12. Встановіть кришку багажника та всі зняті деталі у порядку, зворотному зняттю.
Якщо встановлюєте стару кришку багажника, перед остаточним затягуванням болтів кріплення необхідно зорієнтувати її за раніше нанесеними мітками.
13. Якщо кришка багажника була замінена, то перед остаточною затяжкою болтів кріплення треба відрегулювати її положення таким чином, щоб зазори між кришкою багажника і крилами були однаковими з обох сторін, а зазори між верхньою і нижньою кромками кришки багажника і деталями, що сполучаються з нею. .
14. При необхідності відрегулюйте положення засувки кришки багажника, домагаючись чіткої роботи замка кришки багажника
