LED-підсвічування приладової панелі Lancer 9

Вітаю! Йтиметься про впровадження в приладову панель Lancer 9 мт плати зі світлодіодами. Зміна ламп і світлофільтрів на них не дала бажаного результату, тому начитавшись купи звітів, вирішив впроваджувати діоди). палива та температури, 4 плати для підсвічування стрілок, світлодіоди потрібного мені кольору, резистори, проводка для з'єднання всього цього в одне ціле.

Схема для монтажу, надана Кириломsunny-space: new.vk.com/doc-74251048_437590684

Отже, почнемо. Монтаж елементів по-хорошому повинен проводитися за допомогою паяльної пасти та паяльної станції, але я вирішив обійтися звичайним 40-ватним паяльником)

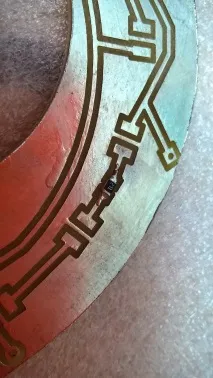

Заодно отримав перший досвід паяння smd паяльником, тому в деяких місцях вийшло не зовсім красиво і акуратно) Перемички вже були припаяні спочатку Кирилом, тому першим кроком напаяв всі необхідні резистори на свої монтажні місця:

Другий крок - монтаж світлодіодів, дотримуючись потрібної полярності:

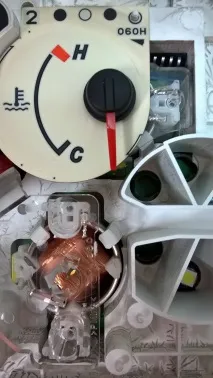

Далі знімаємо з машини панель приладів і демонтуємо з неї скло і маску. Наступний крок, що вимагає великої уваги - демонтаж стрілок. Необхідно запам'ятати або відзначити їхнє початкове положення перед зняттям. Зі стрілками спідометра і тахометра все просто - виймаємо обмежувачі, на яких вони лежать і даємо їм впасти до кінцевого положення, яке і відзначаємо олівцем прямо на шкалі, або робимофото. Зі стрілками палива і температури трохи складніше - у них немає обмежувачів у вигляді штиря, і фіксуються вони в інший спосіб. Тому для того, щоб дізнатися кінцеве становище перед зняттям, потрібно почати піддевати їх до того моменту, як вони почнуть падати ще нижче, ось це положення:

У цьому становищі згодом і треба ставити їх назад. Відзначаємо його олівцем або робимо фото і знімаємо стрілки до кінця. , відкручуємо плату від корпусу та виймаємо її. Має залишитися голий корпус.

Далі потрібно підготувати корпус для монтажу плат та прибрати з нього всі виступи, які цьому заважають, на фото відмічені червоним:

---
