Механізми підйому заслінок

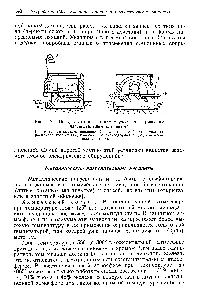

Печі мають ручні, секторні або ланцюгові механізми підйому заслінки. Печі обладнані рекуператорами типу термоблок, встановленими на печі. Для спалювання палива встановлені два пальники або форсунки, зміщені один щодо одного горизонтальних осм. Відведення диму з робочої камери здійснюється за допомогою двох каналів, розташованих у передній торцевій стінці печі, вхід диму в канали з боків віконного отвору. Біля входу рекуператор канали об'єднуються в один загальний канал. Пройшовши рекуператор, димарі через трубу викидаються в атмосферу.[c.267]

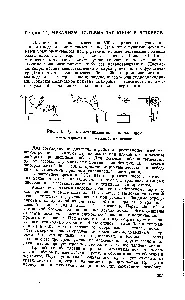

Розділ III. МЕХАНІЗМ ПІДЙОМУ ЗАСЛОНОК І ШИБЕРІВ[c.295]
Нині у СРСР немає централізованого виготовлення механізмів підйому заслінок і підйому та обертання димових шиберів вони виготовляються за індивідуальними проектами.[c.295]
Механізми підйому заслінок збирають по складальному кресленню, як правило, на місці монтажу. При підвісці заслінки на тяговому ланцюгу за допомогою тяг, встановлених під кутом, необхідно відрегулювати довжину однієї з тяг так, щоб при правильно врівноваженій заслінці вона рухалася без перекосів. Перед збиранням та встановленням блоків, підшипників всі деталі повинні бути очищені. Від бруду посадкові місця блоків, осей, валиків та підшипників — промиті в гасі. За наявності на деталях гострих кромок та задирок необхідно їх зняти. Вали блоків і самі блоки встановлюють у суворій відповідності зі складальним кресленням повинен бути витриманий нахил середньої площини блоків, вказаний у кресленні.кресленням, а також наявність мастила.[c.295]
При складанні обладнання приводів механізму підйому заслінок і шиберів ручні лебідки кріплять відповідно до складального креслення. Перед встановленням ручну лебідку слід очистити від бруду, змастити та перевірити на легкість провертання. При тугому провертанні рукоятки та заїданні лебідку необхідно розібрати, [5] [c.295]
Піднімається елемент потрібно утримувати від обертання однією або двома відтяжками. Дотичні поверхні в стиках і вузлах повинні бути очищені від бруду, іржі та криги. Звільняти конструкцію від підвіски до гака підйомного механізму слід після закріплення. Встановлення верхніх зв'язків між стійками (колоннами) каркасу повинно проводитися негайно після монтажу кожної пари протилежних стійок каркасу. Дрібні елементи (конструкції для кріплення механізмів підйому заслінок, мазутопроводів, газо- та повітропроводів тощо) необхідно встановлювати слідом за встановленням основних елементів каркасу. Стійки каркасу, підподові конструкції, шляхи тунельних печей та сушил та інші конструкції, що визначають геометричне положення пічних агрегатів, вивіряють негайно після їх встановлення.[c.329]
МЕХАНІЗМИ ПІДЙОМУ ЗАСЛИНОК І ШИБЕРІВ Механізми підйому заслінок[c.376]
Розділ III. Механізми підйому заслінок та шиберів[c.377]
Пневматичні циліндри для механізмів підйому заслінок вагою до 5000 кг (рис. 113)[c.378]
Електричні механізми підйому заслінок вагою від 1000 кг і більше[c.378]
Глава ПГ Механізми підйому заслінок та шиберів 379[c.379]
При складанні обладнання приводів механізму підйому заслінок та шиберів ручні лебідки кріпляться відповідно до вказівок на складальному кресленні. Перед встановленням ручналебідка повинна бути очищена від бруду, змащена та перевірена на легкість провертання. При тугому провертанні рукоятки і заїданні лебідку необхідно розібрати, промити в гасі, змастити і зібрати, добившись усунення причин заїдання. Вісь лебідки встановлюється горизонтально відхилення 5 мм на 1 м. Для вирівнювання лебідки можна застосовувати металеві прокладки. Після встановлення лебідки необхідно її випробувати на вантажопідйомність та самогальмування шляхом підйому та опускання вантажу.[c.380]
В окремих випадках доцільним є пневматичний привід механізму підйому заслінки печі, якщо не потрібна фіксована зупинка заслінки в якому-небудь проміжному положенні.[c.263]
Заслінки дугових сталеплавильних печей бувають трьох видів футеровані без водоохолодження (зазвичай на печах малої ємності), нефутеровані водоохолоджувані (зазвичай на печах середньої ємності) ц футеровані з водяним охолодженням (у вітчизняних печах мають обмежене застосування). Механізми підйому заслінок робляться з ручним приводом на печах малої ємності, з пневматичним та електромеханічним. Механізм підйому заслінки з пневматичним приводом конструктивно простіше, ніж з електромеханічним, проте він не може забезпечити стійку зупинку дверцят в проміжному положенні. При конструюванні механізму підйому заслінки з електромеханічним приводом необхідно передбачати встановлення електродвигуна в місці, достатньо віддаленому від прямого випромінювання робочого вікна і гарячих газів, що виходять з вікна.[c.399]
IV. МЕХАНІЗМИ ПІДЙОМУ ЗАСЛОНОК І ОБЛАДНАННЯ ПРИВОДІВ ДО НИМ[c.442]
Типовий ручний ланцюговий механізм підйому заслінок вагою до 800 кг конструкції Союзтеплобуду (рис. 158)[c.442]
Як привод механізмівпідйому заслінок застосовують ручні та електричні лебідки та пневматичні циліндри. Нижче наводяться конструкції вищепереліченого обладнання, розроблені трестом Союзтеплобуд, та їх характеристики.[c.442]
IV. Механізми підйому заслінок[c.445]
Вказівки щодо монтажу механізмів підйому заслінок та їх приводів[c.446]
Пекти працює на природному газі та обладнана розташованими в два ряди по висоті печі пальниками з примусовою подачею газу та повітря. Смолоскипи нижніх пальників спрямовані під садок, а верхніх пальників - під склепіння. У печах, які працюють на рідкому паливі, форсунки відокремлюють від робочого простору перевальною стінкою, що оберігає вироби від безпосереднього впливу факела горіння. Відведення продуктів горіння з печі здійснюється через вертикальні канали у борів під піччю, потім у збірний борів та димову трубу. У збірному борові встановлений поворотний шибер для регулювання тиску робочого простору печі. Повітря, що надходить для горіння, підігрівається в рекуператорах, встановлених у вертикальних димових каналах. Температура підігріву повітря близько 200° С. Для герметизації печі влаштований пісочний затвор, що складається із закріпленого на рамі висувного пода коритоподібного затвора, заповненого піском, в який входить ніж другої частини затвора, закріплений за кладку стіни, а також забезпечене щільне прилягання заслінки, що закриває торець печі, до плит обрамлення. Механізм підйому заслінки електричний. У задньому торці печі стіна спирається на розвантажувальні арки та литу балку, під яку проходить торець висувного пода. Установка висувного пода печі складається з футерованої вогнетривкою цеглою рами, пісочного затвора, шляхів для переміщення пода та механізму переміщення. Під переміщається на роликахпо коліях, прокладених на підлозі печі та цеху. Механізм висування пода складається з нескінченного ланцюга, закріпленого за раму пода і перекинутого через зірочку, що приводиться в обертання електродвигуном через редуктор і пару шестерень. Кладка печі багатошарова з ізоляцією діатомітовою кладкою та мінераловатними матами. Зовні кладка укладена в зварний каркас із обшивкою з листової сталі товщиною 6 мм.[c.148]
Пневматичні та гідравлічні механізми для підйому великих заслінок застосовують із поліспастом. Вага заслінок, що піднімаються електричними та гідравлічними механізмами підйому, досягає 20-30 т, пневматичними - 5-10 т. У табл. 193, 194 та 195 наведено схеми та характеристики типових ручних та пневматичних механізмів для підйому заслінок, розроблених інститутом Теплопроект. Гідравлічні механізми для підйому заслінок не нормалізовані і проектуються за індивідуальними замовленнями. У табл. 196 дано характеристики типових пневматичних циліндрів, розроблених інститутом Теплопроект, для механізмів підйому заслінок ваг.ч до 5000 кг, а в табл. 197 - електричних механізмів підйому заслінок.[c.377]
Для підйому заслінок застосовуються механізми двох типів секторні та ланцюгові. Залежно від ваги заслінок та частоти підйому їх застосовують ручні та приводні механізми підйому заслінок. Нижче наводяться характеристики механізмів підйому заслінок вагою до 800 кг (з урахуванням противаги), нормалізованих трестом Союз-тегьуострой.[c.442]
Механізм підйому заслінок встановлюється за місцем. Розмітка ведеться по вертикальній осі підвіски, для цього вісь переноситься на балки, що несуть механізм. Попередньо тяг підвіски повинні бути відрегульовані так, щоб підвіщена за кільце заслінка не мала перекосів. Перед збиранням деталі треба очистити від бруду,а підшипники та осі промити в гасі. Гострі кромки у осей та отворів підшипників зняти, а всі забиті місця на робочих поверхнях ковзання зачистити. Сполучені вали мають бути паралельні, а середні площини ланцюгових блоків збігатися. Зубчасті колеса не повинні мати перекосу. Касані зубців має бути не менше % їхньої довжини. Не можна допускати відхилень від встановленої міжцентрової відстані. Заслінка має бути повністю врівноважена контрвантажами. Дивитись сторінки де згадується термінМеханізми підйому заслінок :[c.233] [c.119] [c.124] [c.144] [c.257] Дивитися розділи в:
