Методи розрахунку ефективності роботи пиловловлювачів

Методи розрахунку ефективності роботи пилоуловлювачів зазвичай виражається ставленням кількості уловленого матеріалу до кількості матеріалу, що надходить в газоочисний апарат з пилогазовим потоком, за певний період часу.

Методи розрахунку ефективності роботи пиловловлювачів визначають переважно ваговим методом існує кілька варіантів розрахунку.

1. Ефективність очищення може бути визначена за вмістом пилу в газах до надходження в газоочисний апарат та на виході з

(1.22)

де Gвх ,Gвых - масова витрата частинок пилу (крапель, туману) у газах, що відповідно надходять і виходять із газоочисного апарату, кг/с; Vвx, Vвих - об'ємна витрата газів, що поступають і виходять із газоочисного апарату, м 3 /с; zвх, zвих - концентрація частинок у газах, що відповідно надходять і виходять із газоочисного апарату, кг/м 3 .

Якщо об'ємна витрата газів, що проходять через газоочисний апарат, змінюється за рахунок підсмоктування повітря, ефективність апарату визначають відповідно до об'ємної витрати повітря при підсмоктуванні, виходячи з концентрації будь-якого газового компонента, що не вступає в апарат в реакції (зазвичай SО2 або СО3):

де Кп - коефіцієнт підсмоктування, рівний відношенню концентрацій аналізованого газового компонента в газах, % (об'ємн.), після і до апарату.

2. Методи розрахунку ефективності роботи пиловловлювачів очищення можуть бути визначені але концентрації пилу в газах до надходження в апарат і кількості уловленого пилу: ? = Gул/Vвх zвх

де Gул - кількість уловленого пилу, кг/с.

3. Ефективність за кількістю уловленого апаратом пилу та концентрації пилу в газах, що виходять з апарату:

4.Коефіцієнточищення газів часто визначають за фракційною ефективністю ступеня очищення газів від частинок певного розміру. Фракційна ефективність очищення ?ф обчислюється за формулою

Знаючи фракційний ступінь очищення газів, можна визначити загальний ступінь очищення: (1.25)

Для розрахунку за цією формулою можуть бути використані методи розрахунку ефективності роботи пиловловлювачів - криві фракційних ефективностей (ступенів очищення), отримані експериментальним шляхом для деяких типів пиловловлювачів.

5. У деяких випадках крива фракційної ефективності апарату ? = f (dч) при побудові в імовірнісно логарифмічній системі координат набуває вигляду прямої лінії, що свідчить про те, що вона може бути записана у вигляді інтеграла ймовірності: (1.26)

де lg(dч/d50) - логарифм відношення поточного розміру частинок d4 до діаметра частинок d50, які облягаються в апараті при даному режимі його роботи на 50%; lgȵ -стандартне відхилення функції розподілу фракційних коефіцієнтів очищення.

Мал. 1.44 Номограма для розрахунку ефективності роботи пиловловлювачів.

Значення d50 відповідає ординаті графіка f = f(dч), що дорівнює 0,5 (1.27)

Якщо розподіл частинок пилу, що підлягають вловлюванню, на вході в апарат є логарифмічно-нормальним, то залежність ȵф = f(d4) може бути записана у вигляді інтеграла ймовірності. Тоді значення повного коефіцієнта очищення можна знайти за формулою

(1.28)

де

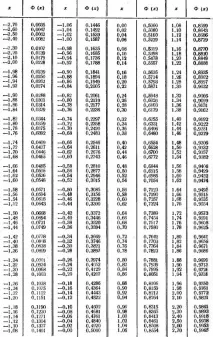

Значення функції Ф(х) залежно від величини х наведено у табл. 1.6

Таблиця значення нормальної функції розподілу.

Замість обчислень за формулою (1.28) можна скористатися номограмою, наведеною на рис. 1.44 на ній суцільні лінії відповідають постійним значенням?для різних значень відкладених на осях координат. Пунктирні лінії відповідають постійним значенням для другого апарату у разі послідовної установки двох однакових апаратів.

Необхідно мати на увазі, що розрахунок ефективності за формулою (1.28), а також використання номограми, наведеної на рис. 1.44 можливий тільки для пиловловлювачів, що працюють у тих режимах, при яких були знайдені значення їх фракційних коефіцієнтів очищення.

Методи розрахунку ефективності роботи пиловловлювачів може бути виражена у вигляді коефіцієнта проскоку частинок (ступеня неповноти уловлювання), який є відношенням концентрації частинок за пиловловлювачем до їх концентрації перед ним.

Коефіцієнт проскоку ? розраховується за формулою: ? = 100-?).

Сумарний ступінь очищення газів, що досягається в декількох послідовно встановлених апаратах, визначають методи розрахунку ефективності роботи пиловловлювачів за формулою: =1-(1-1)(1-2) . (1-?n), де ?1,?2… ?п - ступінь очищення газів від пилу відповідно в першому, другому і n-ному пиловловлювачі.
