Налаштування модуля Cam для телевізора Samsung, Philips та Sony

На прикладі ми розглянемо налаштування для «КТВ» на плазмовій панелі або РК-телевізорі з вбудованим цифровим TV-тюнером стандарту DVB-С з роз'ємом для CAM-модуля.

телевізора

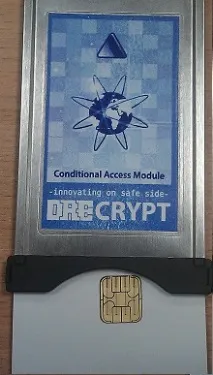

На наступній фотографії це модуль з карткою доступу до КТВ:

телевізора

Далі перейдемо до налаштувань модуля на прикладі телевізора відомої фірми LG:

Спеціальний слот (CI слот) для модуля

налаштування

Після монтажу модуля в телевізор LG у його меню з'явиться додаткове меню для налаштування тв:

налаштування

Після цього необхідно зайти: «Налаштування» далі «Ручне налаштування» цифрових каналів із зазначенням параметрів таких як: частота, швидкість потоку та модуляція.

  • Частота 562
  • Швидкість потоку 6956
  • Модуляція 256 QAM

Частоти для ручного налаштування телевізора:

554, 562, 578, 586, 594, 602, 610, 618, 698, 706, 714, 722, 730, 738, 746, 754, 762

Автоматичний пошук каналів:

Для автоматичного пошуку каналів у меню необхідно вибрати «Налаштування » далі «Автоматичний пошук » та «Кабель »

налаштування

А потім вибираємоШвидкий тип пошуку. Потім нам необхідно зайти до пункту «Налаштування» та вказати параметри мережі:

  1. Початкова частота 562
  2. Швидкість потоку 6956
  3. Модуляція 256 QAM
  4. Кінцева частота 762

налаштування

І для завершення необхідно клацнути на пошук кнопкою «Виконати «. Тільки після цієї операції телевізор визначить канали і можна переглядати Ваші улюблені та звичні канали.

На замітку:

Налаштування телевізора Samsung четвертої серії з тюнером DVB-C

  1. Натисніть кнопку «Menu» (Меню) на пульті дистанційного керуванняпісля вибрати «Канал» та пункт «Країна». Тут виберіть будь-яку країну Європи, крім України (наприклад, Франція).
  2. Натиснути кнопку "Меню" на пульті.
  3. Вибрати «Канал»
  4. Далі «Ручне налаштування»
  5. Вибрати «Цифровий канал»
  6. І пункті «Частота» набрати – 562000, у рядку «Модуляція» 256 QAM, у рядку «швидкість потоку» 6956 KS/s та OK – почати пошук.

Налаштування для телевізорів «Philips» із вбудованим DVB-C тюнером:

  1. Кнопка «Menu» (Меню) на пульті, потім перейдіть в «Меню телевізора» на вкладку «Установка», потім потрібно вибрати пункт «Країна», потім виберіть будь-яку країну Європи, окрім України (наприклад, Франція).
  2. Після: «Меню телевізора» та вкладка «Установка», виберіть пункт «Автоустановка».

Після цього відбудеться автоматичне налаштування Ваших каналів.
