ПАРАШЮТ ШАХТНИЙ запобіжний пристрій на шахтних людських підйомних установках для уловлювання падаючої клітини (вагонетки) і для забезпечення її плавної зупинки (гальмування) в випадку обриву підйомного каната. основ. елемент П. ш.- уловлювач. В якості типових для клітей в СРСР прийняті П. ш. із захопленням за опори та гальмуванням з допомогою амортизаторів, тобто. з поділом функцій уловлювання та плавної зупинки. До П. ш. цього типу для вертикальних кліткових підйомів належать парашути 2ТК (ПТК), ПТКП, ПШТП, ПКЛ, ПКЛШ, ПКЛЗ, РКЕ і ПДП. У 2ТК (рис.) при падінні кліті уловлювачі з клиновими муфтами діють на два гальмівні канати, з'єднані з амортизаційними канатами, пропущеними через амортизатори (система П. Ф. Павлова та Л. В. Павлової) . Плавність гальмування забезпечується пружним подовженням гальмівних канатів, а також переміщенням амортизаційних канатів в амортизаторах. Для підйомів з односторонніми рейковими провідниками застосовуються П. ш. з клиновим затиском типу ПКЛ, що діють тільки на один гальмівний канат. В установках з П. ш. типу РКЕ і ПДП в якості опор використовуються рейкові або дерев'яні провідники, а амортизатори і амортизаційні канати, з'єднані з уловлювачем, встановлені на самій кліті. Застосування П. ш. на багатоканатних підйомних установках з числом підйомних канатів чотири і більше не обов'язково.

парашют

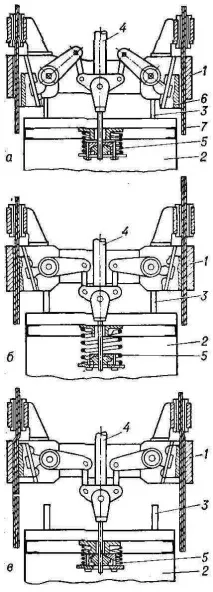

Схема роботи парашута типу 2ТК: а - у транспортному положенні; б-після обриву каната; в - повне уловлювання клітини; 1 - уловлювач; 2 – кліть; 3 – ліжко; 4 - центральна підвіска, з'єднана з канатом; 5 - приводна пружина; 6 - клинова муфта; 7 - гальмівний канат.

У П. ш. на людських вагонетках для похилих гірськихвиробок уловлювання падаючої вагонетки досягається упорами гальмівної каретки, вільно підвішеної до рами, що впроваджуються в полотно шляху, а плавна зупинка - набіганням дерев'яних брусів - амортизаторів, укріплених під рамою, на різці гальмівної. При ухилі більше 30° вагонетки забезпечені упорами з рейковими захватами і направляючими лапами, що переміщаються по рейках.

За кордоном П. ш. застосовуються тільки у вертикальних стовбурах; більшість П. ш. засноване на принципі опору тертю між робочими органами і рейковими провідниками (у випадку дерев'яних провідників - на принципі опору різання).

Літ.:Білий Ст Д., Лисак Р. Д., Петраков А. І., Шахтні парашути, М., 1960.С.Я. Хейфіц.
