Перетворення проекцій карт на ArcGIS

Що, власне, і підтверджує наше припущення про прямокутні координати карти.

Однак, для того, щоб закачати цю карту в GPS-навігатор, або працювати з ним в ГІС MapInfo (використовуючи утилітуGeoTracker,див.тут) необхідно використовувати географічну систему координат Довгота/Широта на глобальному датумі WGS 84. Причина необхідності такого перетворення досить проста - саме в такій системі координат працюю GPS-навігатори. Якщо у вас є під рукою "рояль у кущах" - ГІСArcViewабоArcMap, то можна скористатися ними для таких проективних перетворень. Тож почнемо .

Всі подальші маніпуляції будуть описані на прикладі використання ГВС ArcMap англомовної версії 10.0.

Невелика ремарка.Навіть якщо ви не професійний картограф, але працюєте з ГІС (неважливо який), то потрібно мати хоча б елементарні теоретичні уявлення про системи координат, проекції, датуми, еліпсоїди і т.д. Інакше, функціонал ГІС, який відповідає, наприклад, за роботу з проекціями залишиться для вас незрозумілим. Отже, має сенс присвятити хоча б трохи часу для знайомства з проекціями та системами координат. Корисну документацію у форматі PDF можна завантажити за цим посиланням: http://narod.ru/disk/26919291001/ArcGIS_9_Map_Projections.pdf.html

Для початку необхідно відконвертувати ваш вихідний шар з формату MapInfo (TAB) у формат ArcGIS (SHP). Цей момент вже розглянутий на нашому сайті та інформацію з цього приводу можна подивитися тут . Далі завантажуємо отриманий шар в Arc Map:

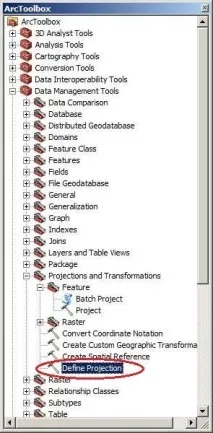

Тепер нам необхідно визначити проекцію для завантаженого шару. Зробити це можна за допомогою набору інструментів ArcToolbox – кнопка у вигляді червоної скриньки.Тиснемо на неї і вибираємо пунктData Management Tools>Projections and Transformations>Define Projection:

Двічі клацаємо по цьому пункті і бачимо сл. форму:

Тут у верхньому полі форми завантажуємо вихідний шар, для якого встановлюємо проекцію, а в нижньому віконці (Coordinate System) потрібну нам проекцію. Щоб дістатися до неї тиснемо кнопку праворуч і бачимо таку форму:

---
