Трифазна система трикутник - трикутник

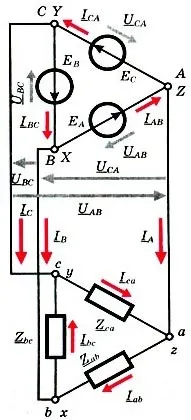

При з'єднанні джерела енергії та споживача "трикутником" (рис. 1) його фазна напруга дорівнює лінійним; струми у дротах лінії електропередачі називаються лінійними.
Струми у фазах споживача також називаються фазними. Їм, як і фазним опорам, дається подвійний індекс: . Напрямки фазних струмів струмів узгоджені з фазною напругою (від а до b, від b до с, від с до а). Струм у фазах визначають за законом Ома.
Лінійні та фазні струми пов'язані законом Кірхгофа:
Векторно-топографічна діаграма напруг є трикутником (рис. 2).
Для симетричного навантаження діючі значення струмів у фазах однакові, струми зрушені по фазі щодо відповідних фазних напруг на той самий кут, а відносно один одного на 120 0 . Лінійні струми утворюють симетричну систему векторів. З трикутника, утвореного векторами , випливає, що .
Для несиметричного освітлюючого навантаження (рис. 3), ідеальних джерел енергії та лінії електропередачі трикутник напруг залишається симетричним (рис. 4, б).
Струми у фазах ab, bc і ca визначаються за законом Ома і для активного навантаження (рис. 4) складають відповідно 1, 2 і 4 А, збігаючись у напрямку з векторами напруг. Асиметрія фазних струмів, згідно з формулою
призводить до асиметрії лінійних струмів (рис. 4, б), діючі значення яких 4,6; 2,7; 5,3 А (рис. 4, а).
При обрив фазного дроту споживача, включеного трикутником, у двох фазах режими роботи не зміняться, якщо лінія і джерело ідеальні.
Щоб у разі короткого замикання однієї з фаз лінія електропередачі та джерело не вийшли з ладу, споживач підключається до лінії через плавкі запобіжники або автоматичнівимикачі.
