Укладання каналізаційних труб у траншею норми, інструкція, відео

Зміст статті:

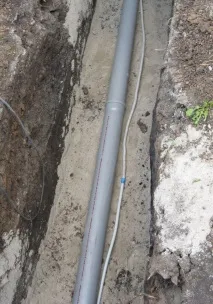

Укладання труби в траншею фото

Підготовка до укладання каналізаційних труб

Ні для кого не секрет, що будь-яке приміщення, де проживають або працюють люди, повинно мати каналізацію.

Але якщо в багатоповерхових будинках процесом прокладання каналізаційних труб займаються комунальні служби, то маючи приватний будинок, людині доведеться самому подбати про прокладання каналізації.

У принципі, прокладання каналізації не можна назвати надзвичайно складним процесом, але він досить трудомісткий.

Звичайно необхідно правильно розрахувати та закупити необхідні матеріали, а також вирити траншеї для укладання труб.

Але це найпростіші процеси, набагато складніше здійснити укладання труб у траншеї, тому що на даному етапі необхідно дотримуватись певних норм та стандартів.

Для початку варто відзначити, що на сьогоднішній день плануючи прокладку каналізації найкраще віддавати перевагу гладким пошуковим трубам з полівінілхлориду або поліпропілену.

Найкращим рішенням буде використовувати труби ПВХ

Каналізаційні труби для прокладання в ґрунт мають помаранчевий колір, такі труби відрізняються підвищеною міцністю, надійністю та довговічністю.

При виборі труб обов'язково потрібно враховувати рівень навантаження, а саме глибину прокладання труб та наявність над ними проїжджої частини.

Якщо навантаження на каналізаційну систему буде велике, тоді краще віддати перевагу двошаровим гофрованим пластиковим трубам.

При сильних навантаженнях використовуйте гофровані труби

Що стосується діаметра каналізаційних труб, то всіма стандартами та нормами передбачено використання трубдіаметром 110мм.

Максимальна глибина, на якій може бути здійснена прокладка каналізації, дорівнює трьом метрам.

Дуже важливо пам'ятати, що укладання каналізаційних труб у траншею здійснюється за допомогою фасонних деталей, а саме відводів, муфт, перехідників, трійників тощо.

Норми для укладання труб у траншею

Отже, як було зазначено, при укладанні труб у траншею необхідно дотримуватися встановлених і стандартів.

Перше, на що потрібно враховувати – це глибину прокладки каналізації, тут важливо розуміти величину промерзання грунту.

При цьому траншея має бути глибшою на півметра ніж рівень промерзання ґрунту в найхолодніший період. Наприклад, у північних регіонах глибина пролягання каналізації має дорівнювати 3-3,5 метрам, причому у південних регіонах досить прокласти каналізацію на глибині 1-1,5 метра.

Перед укладанням труб потрібно визначити рівень промерзагію.

Звичайно у всіх випадках показники індивідуальні, але на це обов'язково потрібно звертати увагу, тому що якщо прокласти каналізацію недостатньо глибоко в зимовий період, вона може просто промерзнути.

Мінімальна глибина пролягання трубопроводу дорівнює 0,5 метрам, при цьому відстань вважається від верхнього краю труби і це обов'язково потрібно врахувати.

Схема укладання труб у траншеї залежно від геодезичних умов

Виконуючи розрахунки, можна навести наступний приклад: якщо стандартною для каналізації є труба діаметром 110 мм, тоді траншея під такий трубопровід повинна мати ширину 60 см, а глибина повинна бути на 5 сантиметрів більше запланованої та передбаченої стандартами.

Дуже важливо також правильно підготувати дно траншеї перед укладанням труби.

Розміри траншеї для укладання труб

Для цього необхідно вирівняти дно і зробити ухил для каналізації, який повинен дорівнювати 1-2 сантиметрів на квадратний метр.

Настійно не рекомендується перевищувати кут нахилу каналізації, передбачений нормами.

Пов'язано це з тим, що збільшений кут нахилу може спричинити сильний шум при роботі каналізації, а також її забруднення.

Укладання каналізаційних труб у траншею

Перед тим як укладати каналізаційні труби в траншею потрібно точно розібратися, як саме здійснюється цей процес.

Для того щоб точно правильно здійснити цей процес необхідно дотримуватися точної послідовності дій.

Покрокова інструкція:

викопати траншею під трубопровід, її глибина повинна враховувати кліматичні умови регіону та рівень промерзання ґрунту в середньому глибина траншеї для прокладання трубопроводу коливається в межах 1-1,5 м;

Розмітка для майбутньої траншеї

організувати спеціальну подушку заввишки 10-15 сантиметрів. Для цього на дно траншеї необхідно насипати гравій чи пісок;

Викопуємо траншею і дно засипаємо піском

у місцях розташування розтрубів зробити приямки;

Тепер необхідно правильно з'єднати труби

укладаємо труби, на даному етапі потрібно обов'язково стежити за тим, щоб усі труби укладалися розтрубом вниз від ухилу, оскільки це впливає на герметичність системи;

Процес укладання труб у траншею своїми руками

очистити розтруб і гладкий край труб, що з'єднуються, щоб там не було ніяких твердих частинок і бруду, так як це знову ж таки вплине нагерметичність каналізації;
сполучні частини потрібно обробити спеціальними речовинами, які додадуть їм герметичності. Для цього можна використовувати силіконове мастило або простий миючий засіб. Обробляти мастилом необхідно, як розтруб, так і гладкий кінець труб;

Необхідно подбати від герметичності труб

гладкий край труби потрібно вставити в розтруб, тут необхідно обов'язково врахувати, щоб труба була вставлена до упору, для цього спочатку потрібно заміряти глибину розташування упору і відзначити, до куди повинна бути вставлена труба.

Типи з'єднання труб у траншеї

За такою схемою з'єднуються всі частини каналізації, при цьому рекомендується з'єднувати трубопровід, рухаючись від фундаменту будинку безпосередньо до вигрібної ями або центральної каналізації.

Труба у траншеї

Відео-інструкція:

Якщо у внутрішній каналізації немає відводу, тоді його необхідно буде виконати за допомогою алмазних свердл.

Якщо загальна довжина каналізації перевищує 15 метрів, тоді може виникнути потреба в облаштуванні спеціального ревізійного колодязя.

Закапування каналізації

Після того як всі з'єднання були скріплені і перевірені, необхідно обов'язково перевіряти ще раз кут нахилу трубопроводу. Лише після цього траншею можна закопувати.

Перед тим як засипати траншею, для цього використовується грунт, який був виритий при її розкопці, необхідно обов'язково простежити, щоб грунт був очищений від великих каменів та інших твердих частинок.

1) - з двох сторін засипаємо ґрунт; 2) - засипка траншеї на висоту 0,2-0,5 м; 3) - засипка траншеї після перевірки на герметичність.

Обумовлено це тим, що вУ процесі засипки тверді великі частинки можуть пошкодити трубопровід і порушити його цілісність.

Прокладання каналізаційних труб у землі, технологія якої була описана вище, враховує процес утрамбування грунту. Але тут треба розуміти, що трамбувати ґрунт можна виключно з обох боків труби.

Для того щоб грунт був добре утрамбований, рекомендується засипати каналізацію поступово окремими шарами по 5 сантиметрів і після кожного утрамбовувати грунт. Це не тільки дозволить добре ущільнити його, але й зробити це безпечнішим для нового трубопроводу.

Перед тим, як засипати каналізацію, обов'язково потрібно виключити необхідність утеплення каналізації.

Оскільки якщо утеплювати каналізацію доведеться на етапі його використання, це може спричинити додаткові витрати сили, часу та грошей.

Утеплювати труби необхідно якщо трубопровід проходить вище за рівень промерзання землі.

Утеплена труба в траншеї

Для утеплення каналізації рекомендується використовувати спеціальні утеплювачі, яким необхідно повністю обмотати труби каналізації по всій довжині.

Після того, як труби були обмотані утеплювачем, необхідно обов'язково ще раз перевірити кут нахилу, оскільки в процесі утеплення він може порушитися.

У цій ситуації засипка здійснюється тільки після того, як повністю проведений процес утеплення і перевірений кут нахилу. Засипання після утеплення провадиться за стандартною технологією.
