Заправка та регулювання нижньої нитки у швейній машині
Щоб дістати шпульний ковпачок з машини ПМЗ і вставити в нього намотану шпульку, обертанням махового колеса піднімають голководитель 1 (рис. 17 а) з голкою 2 у верхнє положення і відкривають засувну пластинку.
У машинах ПМЗ шпульний ковпачок дістають через отвір, що утворюється під час відкриття засувної пластинки. Щоб вийняти шпульний ковпачок 3 разом з шпулькою, що знаходиться в ньому, відкривають його засувку 4 і, потягнувши за неї, витягують ковпачок.

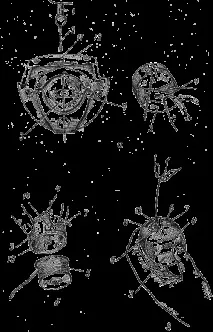

Мал. 17. Заправка нижньої нитки в машині ПМЗ: а - човниковий комплект та виїмка шпульного ковпачка зі шпулькою з машини; б - звільнення шпульки; в - заправка нижньої нитки в шпульний ковпачок
Щоб звільнити шпульний ковпачок 3 (рис. 17 б) від наявної в ньому шпульки 5, треба повернути його відкритою стороною вниз і опустити клямку. Це роблять над столом, щоб шпулька не впала на підлогу. Замість того, що випала, вставляють шпульку з нитками, що потрібні. Для вкладання шпульки в ліву руку беруть шпульний ковпачок, а правою вкладають в нього шпульку, нитку від неї заправляють у косу проріз 6 (рис. 17 б) під пластинчасту пружину 7 натягу і виводять між її ріжками 8 і 9.
Шпулька в шпульному ковпачку повинна обертатися від гвинтика, що кріпить пружину натягу, у бік її ріжків.
Після заправлення нижньої нитки в шпульний ковпачок необхідно перевірити ступінь її натягу.
Мал. 18. Визначення та регулювання натягу нижньої нитки: а – ковпачок не піднімається разом із ниткою з долоні – натяг занадто слабкий; б – ковпачок висить на нитці – слід перевірити силу натягу; в – спосіб перевірки сили натягу; г - регулювання натягу нижньої нитки
Один із способів визначення ступеня натягу нижньої нитки показаний на рис. 18.
Покласти шпульнийковпачок 1 на ліву долоню і правою рукою потягнути вгору нитку, що виходить з нього 2. При цьому можливі наступні натяги ниток:
нитка витягується легко, а шпульний ковпачок (рис. 18 а) нерухомо лежить на долоні - натяг нитки дуже слабке і не годиться для шиття;
шпульний ковпачок при витягуванні вгору нитки злегка підстрибує - натяг придатний для дуже тонких м'яких тканин (наприклад, крепдешина);
шпульний ковпачок (рис. 18, 6) піднімається разом з ниткою, а потім під тиском власної тяжкості повільно сповзає вниз по нитці - натяг придатний для шиття середніх тканин (ситця, сатина, полотна);
шпульний ковпачок (рис. 18, в) сам не опускається, а вимагає для цього, легкого натиску на нього пальцями, - натяг придатний для більш товстих і щільних тканин;
для просування шпульного ковпачка по нитці потрібно значне зусилля - натяг дуже туге і також непридатне для шиття (обриватиметься нижня нитка).
Щоб послабити натяг нижньої нитки, треба гвинт 3 (рис. 18, г) пружини 4 натягу повернути вліво проти годинникової стрілки; для посилення натягу нижньої нитки цей гвинт повертають праворуч, тобто по ходу годинникової стрілки.
Мал. 19. Вставка шпульного ковпачка зі шпулькою в машину
Довжина вільної частини нитки від шпульного ковпачка до кінця має бути не менше 7-8 см.
Для вставки в машину шпульного ковпачка (рис. 19) його беруть за клямку 1, надягають на центрову шпильку 2 човника, стежачи за тим, щоб палець 3 ковпачка увійшов в паз 5 накладної пластинки 6 на корпусі ходу. Опустивши клямку, натискають на шпульний ковпачок до клацання, тобто до замикання ковпачка на центровій шпильці. Нитка із шпульного ковпачка через його голковий отвір 13 (рис. 17, в) буде витягнутана початку шиття.
У машині «Верітас» шпульний ковпачок виймають і вставляють знизу через спеціально вирізане в кожусі 1 (рис. 20 а) робочого столу отвір 2.
Центрову шпильку човника, на яку надівається шпульний ковпачок, можна бачити, відкривши засувну пластинку.
Щоб шпулька випала із шпульного ковпачка, його повертають відкритою стороною вниз і відпускають клямку 4 (див. рис. 17, б). Вставивши шпульку з необхідними нитками в шпульний ковпачок, нитку проводять через косу проріз 3 (рис. 20, в), під пружину 4 натягу, між ріжками 5 і 6 і простягають через отвір 7 в паз 8 шпульного ковпачка.
При вкладанні шпульного ковпачка в машину його тримають пазом 8 (рис. 20 б) вгору і вставляють до клацання.

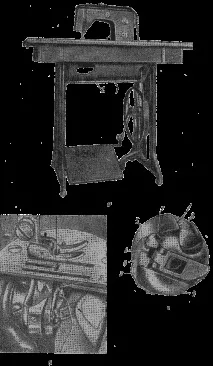

Мал. 20. Заправка нижньої нитки в машині Верітас: а — загальний вигляд машини з отвором в кожусі для виїмки шпульного ковпачка; б - виїмка ковпачка; в - шпульний ковпачок із заправленою ниткою
Для заправки нижньої нитки в машині «Тула» потрібно шпульку 1 (рис. 21 а) з намотаною ниткою вставити в шпульний ковпачок 2 провести нитку через косий проріз 3 під пружину натягу 4 між ріжками 5 пружини натягу і обов'язково просмикнути через отвір 6 борідки корпусу шпульного ковпачка.
Мал. 21. Заправка нижньої нитки в машині "Тула": а - шпульний ковпачок; б - виїмка ковпачка з. шпулькою; в - вкладання ковпачка зі шпулькою; г - підйом стійки тримача
Щоб вставити шпульний ковпачок (зі шпулькою) у машину, потрібно відкрити . або зняти засувну пластинку 11 (рис. 21 б) і натиснути на пружину 7, яка відкине стійку 8 тримача, а потім покласти на неї шпульний ковпачок 2 (рис. 21, в) шпулькою вгору так, щоб тримач 9 увійшов в паз 10 (рис. 21, а, в) шпульного ковпачка.
Підвівши великий палець правої руки під стійку 8 (мал. 21, 6) утримувача, піднімають її.
Під час підйому стійки треба стежити, щоб тримач 9 не вийшов з паза 10 (рис. 21, а, б) шпульного ковпачка, тобто щоб шпульний ковпачок не зрушив праворуч або ліворуч від свого центрального положення. Для цього злегка притримують лівою рукою нитку, що виходить із шпульного ковпачка. Стійку 8 (рис. 21, г) утримувача піднімають до клацання. Вставивши шпульний ковпачок в машину, закривають засувну пластинку 11, стежачи за тим, щоб не защемити нижню нитку.
