1. Проектування ставка та визначення режиму його роботи

Одним з основних елементів зрошувальної системи є джерело зрошення, яке визначає технічні особливості системи та розміри зрошуваної площі. Для зрошення використовують річки у тому природному чи зарегульованому стані; поверхневий місцевий стік, що акумульується в ставках, водосховищах; підземні води та ін.

Під місцевим стоком розуміють стік тимчасових водотоків, що утворюються під час весняного сніготанення або випадання літніх дощів.

Ці водні ресурси можна затримувати на місці їх утворення різноманітними агротехнічними заходами, лісомеліорацією, а також за допомогою гідротехнічного будівництва – створення водосховищ, ставків, лиманів.

Воду місцевого стоку використовують на зрошення та обводнення.

1.1. Вибір місця створу греблі

При проектуванні водоймищ і ставків на місцевому стоку велике значення має правильно обране місце під водосховище, оскільки воно багато в чому визначає надійність роботи всієї зрошувальної системи.

Перед проектуванням водойми виробляється ряд досліджень на території. Ці дослідження включають: вибір місця створу греблі та отримання гідрогеологічних характеристик ложа майбутньої водойми (Рис. 1).

Створення греблі вибирається з урахуванням таких вимог:

1. Гребля повинна бути розташована якомога ближче до споживача.

2. Гребля повинна розташовуватись у найвужчому місці балки, що забезпечить мінімум земляних робіт.

3. Поздовжній ухил дна балки у місці пристрою ставка не повинен перевищувати 0.005.

4. Грунти в основі та ложі водосховища повинні бути слабоводопроникними.

5. Висота гребель сільськогосподарських ставків має перевищувати 15 м.

6. Вода має бути придатною для зрошення, її кількістьмає повністю задовольняти потребу.

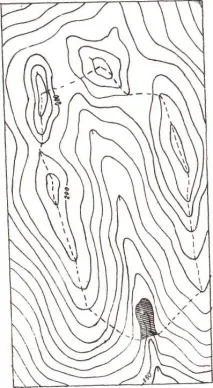

Мал. 1 Карта водозбірної площі М 1:50000

Перетин рельєфу – 5 метрів

Площа водозбору = 35.7 км 2

Місце для водоймища можна вважати придатним, якщо ложе та схили балки складені водотривкими породами (глинами, суглинками) з коефіцієнтом фільтрації Кф = 0.01 м/добу. Потужність залягання цих порід має бути не менше 3-4 м.

Якщо польові дослідження фільтраційних властивостей ґрунту не проводилися, шар фільтраційних втрат приймається рівним:

- для водопроникних порід (пісок, супісок) - 1. 2 м/рік та більше;

- для суглинків - 0.5. 1.0 м/рік (2. 3 мм/добу);

- для глинистих ґрунтів – 0.5 м/рік (1. 2 мм/добу).

З гідрогеологічних досліджень робиться висновок про придатність обраної балки для влаштування у ньому водосховища.

1.2. Розрахунок припливу води в ставок

Розрахувати очікуваний приплив води в ставок від весняного сніготанення можна за формулою:

деhс- шар весняного стоку при 85% забезпеченості, мм;

F- площа водозбору, км2.

Шар весняного стокуhзвизначається:

hз=

·Кр, мм;

де норма весняного стоку;

Норма весняного стоку (

) береться по карті ізолін норми стоку для свого району (додаток 1). Якщо

2, як у нашому випадку, отримане по карті значення СV множиться на 1.25 для врахування місцевих умов.

У прикладі: СV = 0.5, що з урахуванням місцевих умов становитиме:

СV = 0.5 · 1.25 = 0.6 (СV визначається з точністю до 0.1).

У прикладі коефіцієнту варіації З„ = 0,6 відповідає модульний коефіцієнт Кр = 1 .

Шар весняного стокудля 85% забезпеченості:

hс=

· Дор=50 · 0.6 = 30 мм

Об'єм весняного стоку:

Саме цей обсяг (1071000 м 3 ) необхідно розрахувати ставок. Усі розрахунки зводимо до таблиці 1.

Розрахунок припливу води в ставок (район Сергієвський)

2.Норма весняного стоку (

)

---
