Безлюфтова куліса своїми руками
І знову всім привіт, радий бачити вас у гостях на сторінці мого підопічного! Сьогодні ми своїми руками допрацьовуватимемо нашу кулісу. Що мене спонукало до доопрацювання? Втома рідного з'єднання (подібність карданчика) фторопластові втулки були зношені, люфт у з'єднанні досягав 2-3мм не критично але не приємно, та й сама куліса була після неписьменного ремонту. Почнемо.
Для ремонту та доопрацювання нам знадобиться:
Як ви розумієте, можна просто купити (якщо є в місті) рем комплект і не треба нічого колгоспити. Але якщо немає в місті рем комплектів та й якщо хочеться покращити і доопрацювати вузол, то читаємо далі.

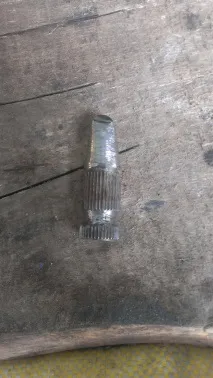

Відрізаємо з рульового валу шліцьову частину, і обточуємо як на фото. Для чого так зробив? Запитайте ви. – коли заб'ємо в кулісу обточений кінець – це вже додаткове центрування та фіксація при зварюванні, а це вже гарантія, що нічого не поведе і не зрушить у невідповідний момент, привариться все рівно і надійно.
Зараз детально розпишу як заміряти і відпиляти те, що треба. Робиться це просто: відпилюємо частину зі старим карданчиком, забиваємо частину зі шліцами надягаємо наш кермовий карданчик заміряємо, згадуємо той розмір, який був зі старим карданчиком, відніманням пиляємо різницю. Все просто.
І приварюємо його до кермового карданчика.

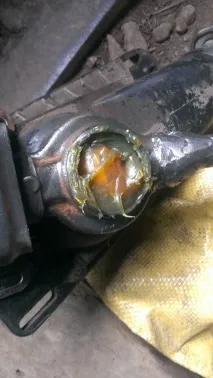

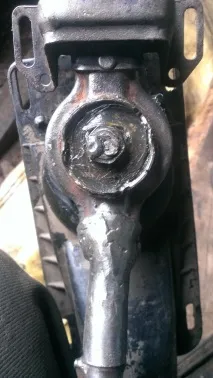

Кулька куліс кпп теж потребує профілактики, але щоб до неї дістатися потрібно розкрутити кришку, яка зам'ята в корпусі. Не став морочитися, змив болгаркою зам'ятості (бо в зам'ятої частини вже пошкоджено різьблення), а до кришки акуратно приварив гайку, щоб не мучиться звідкручуванням/закручуванням (якщо приварити акуратно нічого не розплавиться і не зіпсується)
Далі все збираємо. Для фіксації кришки вирішив не застосовувати заминання корпусу, просто прихопив на точку зварювання (якщо потрібно лізти наступного разу можна просто зчистити зварювання) різьблення я не пошкодив, так як точка поставлена в місці де зчищав зам'ятість, там корпус і кришка врівень. Тепер на черзі пильовик куліси та його припасування під потреби корпусу куліси 2141.

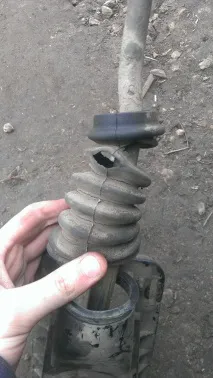

Надягаємо пильовик на кулісу. Одягається він досить складно, але так як товщина гуми в половину менше ніж у рідного пильовик еластичний, а це і на руку, тому що в місці, куди впирається старий пильовик, прохід нового буде утруднений (будьте одягати зрозумієте про що я). Я його просто вивернув на виворот і він досить швидко зайняв своє місце.

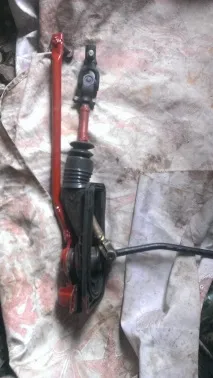

Ну от і все. Зачищаємо фарбуємо за бажанням. Чим я і зайнявся, протягом 10-ти хвилин за допомогою болгарки куліса була зачищена, а потім і зашкурена знежирена і пофарбована ґрунт емаллю по іржі, знову ж таки в червоний гоночний колір.
Ну а тепер про підсумки виконаної роботи і навіщо взагалі так перекручуватися над бідною лаштункою. 1) Як писалося вище не всі мають можливість купити рем. комплекти куліси, а у москвичівників зі стажем завжди знайдеться в запасі 1, 2, запасних карданчиків на рульове. 2) Сам карданчик складається з голчастих підшипників, а це куди надійніше і довговічніше, ніж другопластові втулки в стоку (хоча і вони відходжують по 19 років, але вже причина №1). 3) простота заміни пильовика куліси не знімаючи кулісу (просто відкручуємо карданчик одягаємо новий) теж відноситься до самого карданчика. Далі, що можна доопрацювати ще на мій погляд, саме в конструкції яку зробив: КарданчикХороший виявився тільки той, що з однією стороною під шліци, а значить частина під шток вибору передач була просто приварена, а хотілося б щоб кріпилася частина під шток теж на шлицах в результаті було б ще спрощена заміна карданчика. Хоча багато людей просто приварюють карданчики наглухо до куліси і не паряться. Знаю таких людей, що їздять уже багато років (нічого не люфтить і не відвалюється). Тож вирішувати лише вам. Намагався розписати і показати більш докладно, оскільки багато хто викладає просто готовий результат або не розкриває повної суті що і як, постарався внести ясність у цій доробці. На цьому маю все. Всім гарний настрій до нових записів.
Ціна питання: 100 ₽
Москвич Святогір 1998, двигун бензиновий 2.0 л., 113 л. с., передній привід, механічна коробка передач - тюнінг
