Цангові патрони для затискання прутків

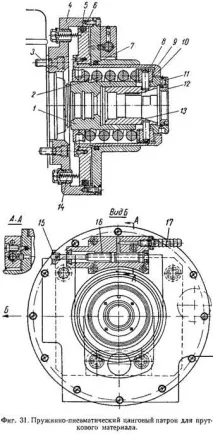

Усередині циліндра 4, прикріпленого гвинтами 3 до передньої бабці верстата, поміщений поршень 5, з'єднаний з пустотілим штоком 10.
На робочий кінець шпинделя верстата нагвинчена гільза, в якій переміщається втулка, що стискає змінну цангу.
Вгвинчена в гільзу кругла гайка 12 оберігає цангу від випадання, а стопорний гвинт 11 фіксує її у відрегульованому положенні.
Управління патроном при розкріпленні здійснюється за допомогою золотника 16. При натисканні на кнопку 15 золотник переміщається, і стиснене повітря через штуцер 17 надходить у порожнину циліндра. При переміщенні поршня 5 вліво шток 10 натискає на кільце 9 і, долаючи силу пружності пружини 2, переміщає втулку 13 за допомогою пальців поводкових 8У в результаті чого цанга під дією сил пружності її стінок розтискається, і пруток звільняється.
Для чергового закріплення прутка кнопку 15 відтягують, золотник повертається у вихідне положення, при якому стиснене повітря з порожнини циліндра вільно виходить в атмосферу, а поршень, шток, кільце з повідковими пальцями і втулка 13, під дією пружини 2 переміщуючись вправо, стиск , упираючись в гайку 12, виробляє затискач матеріалу, що обробляється.
Під дією чотирьох пружин поршень 14 зі штоком отримує додаткове переміщення вправо, в результаті якого утворюється зазор між торцем кільця 9 і штоком 10, що оберігає від виникнення між ними тертя.
Кришка, в якій передбачено ущільнення 7, приєднана гвинтами 6 циліндра 4.
Переваги патрона:
1) сталість сили затиску та безпека в експлуатації, тому що під час обробки стиснене повітря в порожнині відсутнє і можливе падіння тиску в мережі не впливає на затискач;
2) порівняльнапростота схеми пневмоприводу (не потрібні зворотний клапан та реле тиску);
3) порожнина шпинделя вільна від тяги чи штовхача, необхідні звичайних конструкціях пневмопривода.
Характеристика цангового патрона
Осьове зусилля затиску (сила пружини)……………………………………………….. 1500 кгс
