Дерев’яна полиця УАЗ Патріот своїми руками
Звернувся якось до мене товариш із проханням допомогти виготовити полку-спальник в Уаз Патріот, прикинули за матеріалами і помчало)))
Ось такий у нас піддослідний багажник, біля сидінь встановлений газовий балон, але він не завадить нам)))
з профільної труби 20х40 мм нарізаємо заготовки для упорів полиці
збираємо конструкцію на прихватки та приміряємо в автомобілі
за балоном робимо перемичку, вона буде служити як додатковою жорсткістю, так і місцем кріплення підйомних частин полиці, вставка робиться знімною на пазах для демонтажу полиці повністю
зі смуги 20х4 мм робимо бічні кріплення на штатні отвори в кузові
вийшла така конструкція
справа вгорі на конструкції видно паз для кріплення перемички за балоном, яка в зібраному стані кріпиться наскрізним болтом з гайкою-баранцем)))

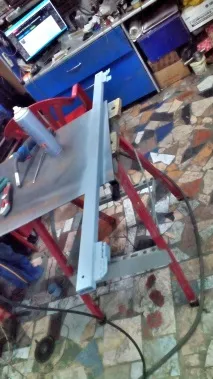

проварюємо всю конструкцію після остаточної примірки, зачищаємо шви та ґрунтуємо
після цього фарбуємо в чорний колір
на перемичку приварюємо петлі та ґрунтуємо конструкцію
вирізаємо з фанери 18 мм половинки полиці та підганяємо за місцем
щоб край не прогинався з часом на край торцем прикручуємо смугу фанери 5 см, щоб конструкція не розбовталася перед скручуванням, наносимо рідкі цвяхи, і стягуємо саморізами)))
стрічковою шліфувальною машиною закруглюємо краї полиці для естетичного вигляду))
збираємо половинки полиці на поперечину і нижню частину полиці забарвлюємо у чорний колір

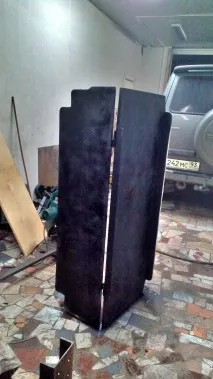

обтягуємо отримануконструкцію цілісним шматком карпету
ось остаточний вигляд нашої полиці, вона відкривається на дві сторони, при складених задніх сидіннях на ній можна спати))
ВСІМ ДЯКУЮ ЗА УВАГУ! З повагою, Максим)))
Вибачаюсь за якість фото, підвела камера(((
Коментарі 98
Хороша робота та корисна опція!
А навіщо спершу фарбувати, а потім перетягувати?
фарбувалася знизу, а перетягувалося обличчя))) низ фарбований залишився.
Тепер зрозуміло! Відмінна робота! Хоча я б повністю перетягнув.
Дякую! Клієнт сказав, що знизу не потрібно)))
Ну господар пан!)))
Гарний спальник. 5+
Чудово вийшло яка довжина лежачого місця?
сама полиця 130см плюс спинка сидіння))
відмінно 2 м набереться, можна комфортно ночувати без всяких полат, ми ночували так відкидали передні і задні а передні з нахлестом лягають на задні виходить горб, спати незручно
там чистої довжини 180 см точно є, якщо трохи по діагоналі)))
"Ми ще не в таких місцях спали." Залік.
Так, а це номер "ЛЮКС")))
Ага під печену картоплю і банку тушонки, романтика) та 250 крапель снодійних.
можна все, і без снодійного спати буде супер, зі снодійним та під колесом комфортно)))
За етикетом покладено снодійний у полі)), там можна з мадам повалятися навіть.
ну не знаю, мені і без нього норм)) але за компанію за столом завжди сиджу))
ахаха тобі ниви мало ти і патріоти курочиш))
Ну кентам іноді важко відмовити)))
ну якщо кентам то ще гаразд)
так звертайся якщо що))
Гарна штука! на Мультивенах у стоку такі стоять
Ну Уазу до Фолькса ще далеко))) тому самим доводиться робити))
Минароджені щоб казку зробити ... своїми руками)))
А що робити, якщо виробник упустив це з виду)))
треба для естетики було зробити дверцята, що піднімаються, щоб балон прикривало
господар не захотів, сказав що йому не принципово що знизу, головне щоб верх закритий був, і піднімалася полиця з двох сторін)))
я так і подумав))
Добре, але можна трохи простіше і щоб сидіти перетворювалася www.drive2.ru/l/4827585/
Можна, згоден, але тут трохи інша конструкція, у Вас одна частина глухо закріплена, і на ній прикріплені петлі, в моїй же конструкції піднімається як одна так і інша частина полиці, і її всю можна витягнути і багажник буде без полиці, тільки стійки бічні )))
Так якщо потрібно піднімати обидві, то це взагалі не проблема, всередині несучий профіль) Моя конструкція не закріплена і тримається за рахунок геометрії, т.ч. прибрати її можна за 3хв.)
моя конструкція закріплена, з двох сторін можна підняти полиці, і в разі потреби за 1 хв. викрутивши 2 болта з боків зняти всю конструкцію)))
Підсумок моєї: сидіння розкладаються у величезне двоспальне ліжко, при складених сидіннях, ця модернізація має вигляд полиці і виконує роль ящика з кришкою, а при відкинутій кришці перетворюється на тримісне сидіння. Знімається без будь-яких інструментів, виходячи з логіки вдвічі швидше, ніж відкручувати болти ;D
просто в цій конструкції моя реалізація, задум господаря, якби у мене патріот був, я б напевно інакше зробив)))
