Дерев'яні каркасні стіни
Дерев'яні каркасні стіни вимагають значно менше деревини, ніж стіни з колод. Каркасні будинки можуть бути теплими, малозвукопровідними, але головне їх легше побудувати своїми руками.
Несучою конструкцією в таких будинках є дерев'яний каркас, в якому повністю використовуються показники механічної міцності дерева. Він складається з верхньої та нижньої обв'язок, стійок (несучих, кутових, рядових), розкосів жорсткості та допоміжних елементів - проміжних стійок і ригелів, між якими розташовуються віконні та дверні отвори. Несучі стійки ставлять з відривом 0,5—1,5 м, пов'язуючи з розмірами вікон і дверей; кутові стійки роблять із брусів або зі складених дощок, а рядові з дощок 50 х 100 або 60 х 120 мм. Нижню обв'язку, що служить основою каркаса, збирають із брусів, колод або дощок. Кути виконують прямим замком «в півдерева». Якщо балки підлоги врубають в обв'язку, то її роблять із двох вінців, а якщо балки спираються на стовпи, то з одного вінця. Елементи каркаса з'єднуються на цвяхах, але можна кріпити за допомогою кутової полиці. Таке кріплення спрощує та прискорює складання каркасу.

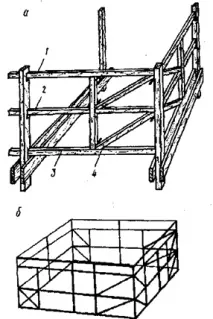

Для надання простору каркасам жорстке в кутах будівлі в площині стін встановлюють підкоси (рис. 1). Зверху стійок кладуть обв'язку, яку кріплять на прямих шпильках або скобами. Потім в обв'язку врубають балки перекриття, на них встановлюють крокви з бруса або дошки перетином 50 х 150, 50 х 180 мм. Зібраний каркас обшивають зовні і всередині дошками товщиною 20-25 мм, а внутрішній простір заповнюють різними рулонними, плитними та сипучими матеріалами, що утеплюють.
Перш ніж вибрати матеріал, що утеплює, треба уважно ознайомитися з даними таблиці. У ній наведені основні будівельні та утеплювальні матеріали тадана відносна теплоутримуюча здатність кожного. За одиницю взято дані червоної повнотілої цегли.
При утепленні будинку передбачають теплоізоляцію стін, стелі, підлоги та підпілля.
Найбільш простий спосіб утеплення стін каркасного будинку - засипка в міжстінний простір (між зовнішньою і внутрішньою зашивками) сипучих матеріалів, що утеплюють: тирси, стружки, багаття, торфу, рубаного очерету, соломи і т. п. Недолік такого способу утеплення - осаду з часом утеплення та оголення верху міжстінного простору. Усунути цей недолік допомагає зв'язування сипких матеріалів спеціальними розчинами.
Перед засипкою всередині міжстінного простору зовнішньої зашивки кладуть гідроізоляцію, а по внутрішній - пароізоляцію. Засипку ведуть як би зі ковзною опалубкою. Внутрішня зашивка зроблена повністю, а зовнішню додають у міру заповнення засипкою міжстінного простору. Розглянемо варіанти пов'язаних засипок.
1. Торф (який не розклався), тирсу, дрібну стружку (від фугувальних верстатів) і т. п. засипають шаром 12-16 см, трамбують. Потім цей шар поливають вапняною водою. Вапняну воду одержують, змішуючи 1 м.ч. вапняного тесту з 6-8 м.ч. води. Таким чином, шарами заповнюють весь міжстінний простір. Найвищий шар утеплювача являє собою клоччя, просочену сметаноподібним вапняним розчином (так роблять і при всіх наступних варіантах засипки).
2. У міжстінний простір засипають дрібний шлак котельні (фракція до 15 мм) або керамзит шаром 10-15 см, трамбують. Через 2-3 шари всі поливають сметаноподібним вапняним розчином.
3. Тирса перемішують з вапном-пушонкою в пропорції 10:2-3 за обсягом. Засипають цю суміш у міжстінний простір шарами 20-25 см,трамбують. Кожен шар зрошують водою.
4. Тирса змішують з будівельним гіпсом в пропорції 10:3-5 за обсягом. Укладають шарами 10-15 см, трамбують і зрошують водою.
У 1-му, 3-му та 4-му варіантах засипки всі органічні матеріали повинні бути антисептовані. Для цього суха тирса, стружку, торф, солому, очерет тощо. укладають у піддон заввишки 30-40 см. Потім їх поливають з лійки одним із антисептуючих розчинів: кремнефтористий магній (або алюміній) - 5-8% по масі, бура -3%, фтористий натрій -10%, мідний (або залізний) купорос - 10%.
На 1 м3 утеплювача виливають не менше 5 л антисептуючого розчину за один раз. Зрошують утеплювач тричі з інтервалом 2-3 діб. Після третього зрошення все вкривають плівкою та витримують 10 діб. Якщо спекотна погода, то утеплювач додатково зрошують водою. Крім засипок, для утеплення стін та підлоги застосовують саморобні заставні блоки. Спочатку розглянемо рецепти сумішей для таких блоків, та був їх виготовлення.
1. Будівельний гіпс змішують з сухим антисептованим тирсою в пропорції 1:3 о.ч. Суміш зачиняють водою та заважають до консистенції густого тіста. Отриману масу відразу ж поміщають у форму і розрівнюють як слід (маса твердне через кілька хвилин).
2. Вапно-пушонку (або мелену кип'ятку) змішують з сухим антисептованим торфом, що мало розклався, в пропорції 1:3 по масі. Зачиняють суміш водою та заважають до консистенції густого тіста. Розкладають масу у форми.
3. «Терміз» (кг/м3): вапно-пушонка (або мелена кип'ятка) - 45, портландцемент М300 - 200, опока (або трепел, або діатомід) - 225, тирса сухі антисептовані-1,6 м3. Усі перемішують і потім зачиняють водою до густоти тіста, розкладають у форми.
4. "Арболіт" (кг/м3): портландцемент М400- 350, тирса суха антисептована - 200, вода - 350, хлористий кальцій - 8. Тирса спочатку зрошують розчином хлористого кальцію (8 кг на 20-30 л води). Накривають плівкою та витримують добу. Потім тирсу перемішують з цементом, зачиняють водою і розкладають у форми.
Слід зазначити таке. Якщо замість води, якої зачиняють суміші для заставних блоків, використовувати клейову або клеєвапняну воду, то якість (міцність) блоків значно збільшиться. Для цих же цілей можна використовувати розчин клею «Бустилат» або вододисперсійної (водоемульсійної) фарби.
Клейова вода. Казеїн (сухий) заливають подвійною за масою кількістю води і витримують протягом доби. Потім доливають води із розрахунку 2 м.ч. набряклого клею і 20-25 ч. води.
Казеїн (сухий) - 10 м.ч. заливають водою - 20 м.ч. та витримують добу. Окремо о 20 год води розчиняють 2,5 м.ч. вапна-кипелки. Обидва склади змішують.
"Бустилат" розбавляють водою в пропорції 1:8-10 за обсягом.
Вододісперсійну фарбу розбавляють водою у співвідношенні 1:5-6 за обсягом.
Тепер про виготовлення самих заставних блоків.
При будівництві нового каркасного будинку потрібно намагатися, щоб вертикальні бруси каркаса мали однакові відстані один від одного. Тоді буде необхідно робити лише чотири типорозміри форм: основна 1 - для закладки між вертикальними стійками, підвіконна 2, надоконна 3 і, нарешті, коса 4 - для закладки місць, де йдуть розкоси (рис. 28).
Основні блоки розбиті за висотою дві частини. Це необхідно зробити для полегшення перенесення та встановлення блоків.
Форма є піддоном, збитим із струганих дощок товщиною не менше 30 мм. Бічні та проміжні дошки, що визначають товщину блоків, мають по довжині три-чотири шипи.із прутка. У піддоні є отвори для встановлення бічних та проміжних дощок. Проміжні дошки, крім того, мають по два шипи для кріплення їх у торцевих дошках 6. По кутах бічні дошки скріплені косинцями та шурупами.
Перед укладанням суміші у форму її встеляють старою поліетиленовою плівкою. Суміш укладають на половину висоти форми та трамбують. Зверху конвертом кладуть тонкі рейки або сухі вербові прути (без кори) діаметром 8-12 мм. Потім укладають другу половину суміші, трамбують та вирівнюють верхню поверхню майбутніх блоків.
Заправлену форму на дві-три доби накривають поліетиленовою плівкою. Після повного висихання блоків розбирають форму та знімають готові блоки. Зберігають їх у вертикальному положенні.
Блоки встановлюють за місцем (не можна забувати про водо- та пароізоляцію). Всі порожнечі (щілини) заповнюють клоччям (або сухим мохом, що не розклався), просоченої рідким вапняним тестом або розведеним до густоти сметани будівельним гіпсом.
Щоб гіпс не відразу схоплювався, його розводять одному з розчинів: 3—5% по масі розчину столярного клею, 2—3% розчину бури.
