Електропроводка на тракторі Т-40
Електропроводка на тракторах типу Т-40 заснована на принципі однопровідної схеми для підключення електричного обладнання та приладів. Такий спосіб підключення вимагає особливої уваги до ізоляції проводки та способів кріплення проводів. У місцях із пошкодженою ізоляцією електричні дроти можуть зіткнутися з «масою», що призведе до короткого замикання.
Для більш легкої установки електричної проводки під час ремонту трактора, у його конструкції передбачені спеціальні штепсельні і сполучні роз'єми, а ізоляції має різний колір.
На тракторах типу Т-40 застосовуються дроти з білим, біло-блакитним, жовтим, зеленим, червоним, червоно-жовтим, коричневим і чорним кольором ізоляції.
Більшість електричних проводів для зручності з'єднані в невеликі групи, пов'язані між собою стяжками. Якщо в групі є кілька з'єднань у ланцюг електричної проводки, тоді для полегшення в монтажі всі дроти такого ланцюга мають однаковий колір.
Для унеможливлення пошкоджень електричного обладнання на тракторах типу Т-40 потрібно час від часу здійснювати огляд стану проводки, і у разі виявлення механічних пошкоджень, негайно усувати їх. Пильну увагу необхідно приділити щільності з'єднання електричних дротів із сполучною панеллю та розеткою. Якщо під час огляду було виявлено пошкодження ізоляції електричної проводки, потрібно негайно зачистити дроти від бруду та окислень та акуратно обмотати ізолентою.

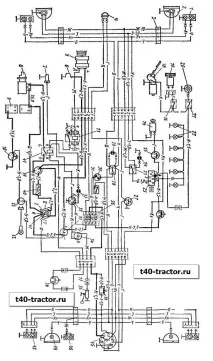

Схема електричного проведення трактора Т-40
передніх ліхтарів, передніх фар, сполучних панелей, звукового сигналу, генератора Г115, свічки розжарювання, датчика вказівника температури олії, стартераСТ212-Б, акумуляторної батареї, вмикача маси, розетки переносної лампи, переносної лампи, реле блокатора пуску стартера, насоса склоомивача, вмикача склоомивача, вмикача опалювального вентилятора, штекерного роз'єму, склоочисника, вентилятора, плафона, вмикача світла передніх фар, контрольної лампи далекого світла, центрального перемикача світла, блоку запобіжників, вмикача звукового сигналу, вимикача вказівників поворотів, вимикача вказівників повороту, вмикача світла задніх фар, вказівника температури оливи , датчика рівня палива, вмикача сигналу гальмування, лампи вмикача «маси», вмикача блокування, контрольного елемента свічки розжарювання, додаткового опору, реле стартера, вмикача свічки розжарювання та стартера, задніх ліхтарів, задніх фар, розетки штепсельного роз'єму, фонар номерний знак.
