Головний вимикач ВВВ-25А-10
Головний вимикач призначений для оперативної комутації (ввімкнення та відключення) електричного живлення електровоза від контактної мережі в робочому режимі та для автоматичного відключення в режимі короткого замикання, перевантажень та інших аварійних режимів.
Технічні характеристики
Номінальна напруга, кВ. 25
Найбільша робоча напруга, кВ. 29
Номінальний струм, А. 400
Номінальний струм оперативної комутації, А. 10
Номінальний струм відключення, ка. 10
Наскрізний струм короткого замикання (амплітудне значення), кА. 25
Струм термічної стійкості за час 0,1 с, кА. 10
Номінальна потужність, відключення, МВА. 250
Номінальний тиск стисненого повітря, МПа (кгс/см 2). 0,8 (8)
Власний час відключення від проміжного реле
при струмі спрацьовування, що дорівнює 1,3 струму уставки, з, не більше. 0,06
Те саме при струмі спрацьовування, що дорівнює 2,0
і більше струму уставки, з, не більше. 0,05
Власний час автоматичного відключення від електромагніту
змінного струму при струмі в котушці 15 А, не більше. 0,03
Власний час включення, з, не більше. 0,18
Номінальна напруга ланцюга управління постійного струму, Ст 50
Номінальна напруга ланцюга управління змінного струму, В:
електромагніт відключення. 380
Час включення котушки включає електромагніту, з, не більше 5
Номінальна потужність електронагрівача, Вт. 400
Температура навколишнього повітря для включення
електрообігріву, °С, не більше. 5
Пристрій та робота
Вимикач відповідно до рисунка 4.5 складається з дугогасної камери 1,повітропровідного ізолятора 2, роз'єднувача 3, блоку управління 4, повітряного резервуару 5 та обмежувача напруги ОПН-П-25/18/10/800УХЛ1.
У комплект вимикача входить трансформатор струму ТПОФ-25.
Дугогасна камера відповідно до рисунка 4.6 складається з ковпака 1, обмежувача дуги 2, нерухомого контакту 3, рухомого контакту 4, ізолятора 5, контакту 6, пружинно-пневматичного приводу 7 рухомого контакту і виведення 8.
Роз'єднувач 3 вказаний на малюнку 4.5 складається відповідно до малюнку 4.7 з контактної пружини 6, заземлюючого кронштейна 7, контактних ножів

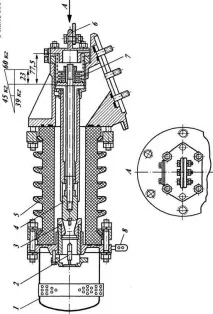

Малюнок 4.6 - Дугогасна камера ВВВ-25А 10/400
1 – ковпак; 2 – обмежувач дуги; 3 – нерухомий контакт; 4 – рухливий контакт; 5 – ізолятор; 6 – контакт;
7 – пружинно-пневматичний привід; 8 – висновок.
8, виведення 9, ізолятора 10 і валу 12. Блок управління 4, зображений на малюнку 4.5 складається відповідно до малюнка 4.7 з головного клапана 27, пневматичного приводу роз'єднувача 24, клапанів управління 11 і 23, мінімального автомата тиску 34, штуцера 2 (труб. 1 /2") для підключення манометра, зворотного клапана 30 зі штуцером з різьбленням (труб. 1/2") для підключення джерела стисненого повітря, відключає електромагніту 39 змінного струму, що включає електромагніту 21, що утримує електромагніту 22, контрольно-сигнального апаратів, проміжного реле 16, штепсельних з'єднань (ШР1) 20 і (ШР2) 19, патрона аерації 36 з силікагелем для вентиляції внутрішніх поверхонь повітропровідного ізолятора 5 і ізолятора дугогасильної камери, пружинного пристрою 13, пружинного пристрою 13, ВКЛЮЧЕНО, та електричного нагрівального елемента 18 для забезпеченнянадійної роботи блоку керування за низьких температур.
Повітряний резервуар має трубку 31 для спуску конденсату зі штуцерами з різьбленням (труб. 1/2") для приєднання роз'єднувального крана. 500 УХЛ1, що складається з набору нелінійних резисторів, поміщених у полімерну оболонку.
Малюнок 4.7 - Принципова схема вимикача ВВВ-25А-10/400 УХЛ1
1 – Обмежувач напруги; 2 - дугогасильна камера; 3, 6, 28 – пружини; 4 – контакт; 5 – повітропровідний ізолятор; 7 – заземлюючий кронштейн; 8 – ножі; 9 - висновок; 10 – ізолятор; 11 - клапан, що відключає; 12 - вал; 13 - пружинний пристрій; 14 – контрольно-сигнальний апарат (КСА); 15 – ексцентрик; 16 - проміжне реле;
17 - трансформатор струму ТПОФ-25; 18 - електричний
нагрівальний елемент; 19, 20 - штепсельні рознімання; 21, 22 - включає і утримує електромагніти; 23 - включає клапан; 24, 38 – пневматичні приводи; 25 - регулювальний гвинт; 26 – додатковий обсяг;
27 – головний клапан; 29 – штуцер; 30 - зворотний клапан; 31 - спускна трубка; 32 – повітряний резервуар; 33 - обмежувач дуги; 34 – автоматичний вимикач мінімального тиску (АМД); 35 – нерухомий контакт; 36 - патрон аерації; 37 - рухомий контакт; 39 - електромагніт, що відключає; 40 – пружинно-пневматичний привід.
