У цій статті ми розповімо про основні роз'єми материнської плати.

Сокет (socket) – роз'єм, призначений для встановлення в нього центрального процесора.

Вважається основним та найскладнішим роз'ємом материнської плати.

Нижче наведено список найпоширеніших сокетів.

Cокет AM2+ ліворуч, праворуч AM3

Socket AM2+ - заміна для Soket AM2, з підтримкою шини HyperTransport 3.0 (пряма та зворотна сумісність з AM2 для всіх планованих материнських плат та процесорів)

Socket AM3 - заміна для Soket AM2 +; підтримка пам'яті DDR3

Використовуються для встановлення у системну плату оперативної пам'яті. Під кожний тип ОЗУ використовується свій роз'єм. Візуально роз'єми можна відрізнити за кількістю контактів і розташування ключа. Зазвичай слоти розташовуються парами, що дозволяє використовувати пам'ять двоканальному режимі. На нових процесорах Intelcorei7 слоти можуть бути розташовані трійками та працювати у триканальному режимі. Деякі виробники розподіляють канали пам'яті не парами (поряд стоять), а за кольором. У такому разі для активації двоканального режиму, пам'ять треба вставляти не в рядом стоять слоти, а в однакові за кольором.

Слоти для пам'яті DDR2:

Для розширення можливостей персонального комп'ютера використовуються звані слоти розширення. Вони є різними роз'ємами, з'єднаними з системною шиною і призначений для встановлення додаткових модулів, що розширюють конфігурацію пристрою.

Нижче ми розглянемо основні слоти розширення материнської плати.

Більшість периферійних пристроїв у сучасному персональному комп'ютері встановлюються у слот PCI (Peripheral Component Interconnect). У сучасних материнських платах є від 1 до 6 PCI слотів. Кількість слотів визначається форм фактором та компонуванням материнської плати. Найчастіше слот PCI використовують для встановлення звукової карти, мережевої карти, ТВ-тюнера, контролера IEEE1394. Тактова частота шини PCI становить 33 МГц. Напруга живлення пристроїв PCI становить 5 вольт.

Слоти PCI Express та AGP (Accelerated Graphics Port) призначені для встановлення графічних адаптерів.

В даний час більшість системних плат випускається зі слотами PCI Express. Найбільш популярні стільники PCI-E у виконаннях: х16 і x1.

SerialATA (SATA) і Parallel ATA (PATA) служать для підключення жорстких дисків.

Роз'єм PATA поступово виходить із обігу і незабаром зникне взагалі.

Роз'єм живлення. (ATX Power connector)

• 24 контактний роз'єм служить для живлення материнської плати.
• 4х контактний роз'єм служить для живлення процесора.

Роз'єм підключення вентилятора

Зазвичай таких роз'ємів на материнській платі кілька.

Для підключення вентилятора системи охолодження процесора використовується чотири контактні роз'єми. Четвертий контакт служить керувати швидкістю вентилятора.

Для підключення вентиляторів корпусу зазвичай служить три контактні роз'єми, але зустрічається і чотири контактні.

Роз'єм підключення портів USB

Служить для підключення фронтальних портів USB розташованих на корпусі.

Дуже важливо при підключенні не переплутати конектори. Така помилка може стати фатальною якдля пристрою, що підключається, так і для материнської плати.

Роз'єм підключення передньої панелі

Використовується для підключення кнопок живлення та перезавантаження, а також для підключення індикатора увімкнення та індикатора активності жорсткого диска.

Слід пам'ятати, що включаючи індикатори треба дотримуватися полярності.

Роз'єм підключення фронтального аудіо

Існує два основних стандарти підключення AC97 та HDAudio

Схема підключення HDAUDIO:

Схема підключення AC97:

На старих материнських платах перед підключенням передньої панелі треба було видалити дві перемички.

Рознімання задньої панелі

Рознімання задньої панелі, служать для підключення периферії:

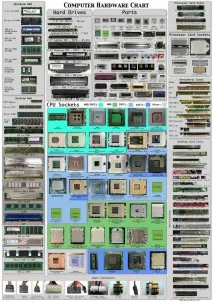

На малюнку нижче (клікабельно) зображені різні роз'єми та пристрої, які ми докладно не розглядаємо:

Тепер ви знайомі з основними роз'ємами материнської плати, і не розгубитеся, якщо волею долі вам доведеться встановити в комп'ютер нову планку пам'яті, чи просто підключити мишку. Ну а навіть якщо і розгубитеся - нічого страшного, наші фахівці завжди готові вирішити будь-які складнощі з Вашим комп'ютером.

---
