Як зробити пекти буржуйку своїми руками креслення фото

Якщо виникло завдання швидко і недорого побудувати невелику піч із металу для обігріву приміщення, то найоптимальніший варіант – пекти буржуйка. Її може побудувати своїми руками навіть недосвідчений зварювальник у якого криві шви і постійно прилипає електрод у металі.

Перетин печі виконують круглим, квадратним або іншим, залежно від вихідних матеріалів і потреб, заради яких і монтаж.

Переваги буржуйки:

дешевизна конструкції;
компактність;
можливість роботи на будь-якому твердому паливі;
легкість монтажу та обслуговування;
можливість використання печі у приміщеннях, де недоцільно встановлювати фундамент та монтувати капітальну димову трубу;
можливість приготування їжі на буржуйці.

Недоліки буржуйки

металеві листи мають хорошу теплопровідність, внаслідок чого відбувається швидке охолодження печі після прогоряння палива;
при недостатній товщині металу, що використовується для монтажу печі, можливе швидке його прогорання і вихід конструкції з ладу;
не всі модифікації буржуйки мають регульовану тягу та інтенсивність горіння;
необхідність постійного контролю над процесом горіння палива;
використання сирого або смолянистого палива призводить до утворення нальоту (кіптяви) на трубі, що відводить.

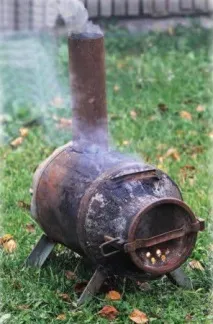

Буржуйка зі старого бідона своїми руками

Цей варіант печі складається з самої топки, колосникових грат, куди закладають дрова, димоходу, піддувала, ніжок, що замінюють фундамент. Розташовується паливний бак горизонтально. Димову трубу можна вивести в кватирку або зробити досить довгою, якщо передбачаєтьсяобігрів парника, гаража чи іншого схожого приміщення.

Перевага використання бідона в тому, що немає необхідності зварювати конструкцію із сталі, вирізати дверцята топки та кріпити її. З усіхосновних робітзалишаються: монтаж відвідного трубопроводу і ніжок, що замінюють фундамент печі, встановлення колосникових грат, прорізування піддувала, при необхідності постачання печі екраном, що відображає.

Для роботи необхідно підготувати:

зубило та молоток;
бідон – основа для паливного бака;
труба для виведення диму;
зварювальний апарат та електроди;
металеві куточки для ніжок печі;
ножовка по металу;
напилок;
дріт для колосникових грат.

Порядок збирання буржуйки зі старого бідона

Бідон встановлюємо горизонтально і намічаємо місце майбутнього піддувалу. Воно матиме форму серпа чи прямокутника, і розташовуватиметься під кришкою бідона. Вдаряючи молотком по центру ручки зубила, прорубуємо отвір. Краї отвору обробляємо напилком, домагаючись гладкості та правильності форми.
У днище бідона або в його стінці вирізаємо отвір, діаметр якого дорівнює діаметру трубопроводу, що відводить.
Щоб виготовити колосник, сталевий дріт згинаємо у формі «зиг-заги» і вставляємо в паливний бак. Там дріт розпрямляємо, підганяючи під розмір стінок бідона так, щоб було зручно укладати дрова та тріски.
Для стійкості конструкції монтуємо ніжки. Їх вирізаємо ножівкою по металі з металевого куточка і приварюємо до дна конструкції.
Приварюємо металеву трубу, призначену для виведення продуктів згоряння.

За бажання дану конструкцію можна покрити жароміцною фарбою. Їх купують умагазинах, які торгують автомобільними запчастинами. Фарби розфасовані у балончики з розпилювачем.

Якщо є необхідність установки відбивача, його вирізують із шматка цільного металу і приварюють до зовнішнього боку паливного бака, закріплюючи зварюванням на короткі відрізки металевих куточків.

Щоб грубку можна було переносити з місця на місце, на бічні сторони бідона приварюємо ручки з металу.

Буржуйка з димообігами

Це піч прямокутної форми з мінімальною витратою палива та можливістю регулювання інтенсивності горіння. Конструкцію (корпус печі) збирають із металевих листів шляхом зварювання.

Необхідні матеріали та інструменти:

зварювальний апарат у комплекті з електродами;
болгарка та круги для різання металу;
рулетка;
металеві куточки;
металеві прутки для колосникових грат;
трубопровід;
листовий метал.

Пекти складається з наступних відділів: топка, димообіг, зольник, відвідний трубопровід. Додаткові елементи: дверцята з навісами та клямками, колосникові грати, металеві ніжки, засувка на трубопроводі для зменшення тепловтрат.

Складання буржуйки з димообігами

Робимо креслення майбутньої печі.
Відповідно до розмірів, вказаних на кресленні, робимо розмітку на листовому металі та болгаркою вирізаємо заготовки для майбутньої топки.
Стикуємо листи металу, утворюючи прямокутник. Всередину (на бічні стінки печі) приварюємо металеві куточки, на які укладатиметься колосникові грати.
Колосникові грати виконують з набору поздовжніх і поперечних металевих прутків однакової довжини, з'єднаних зварюванням. Осередки мають бути достатньої величини для утримання на них палива та вільногопроходження продуктів згоряння крізь колосникові грати. Саму решітку приварювати до корпусу топливника не потрібно, тоді її можна буде витягнути на час проведення очищення печі від попелу та золи.
На наступному етапі робіт необхідно приварити всередину топки лист металу, який утворює димообіг. Розмір цього листа металу повинен по ширині відповідати днищу печі, а в довжину бути трохи меншим.
Після того, як внутрішня частина печі готова, необхідно зробити дверцята піддувала та дверцята для закладки палива в піч. Дверцята робимо таким чином, щоб було зручно чистити піч і витягувати колосникові грати. Щоб зробити навіси, використовуємо металевий пруток і відповідну за розміром трубку. Розрізаємо їх болгаркою і приварюємо відповідно до стін топки і дверцят, потім вставляємо вільну ділянку прутка в трубку. Для зручності користування дверцятами, з тонких смужок металу виготовляємо ручки та прикріплюємо їх зварюванням. Засувки робимо у вигляді довгої зігнутої смужки металу і відповідно гачка, за який вона чіплятиметься.
Ніжки печі можна зробити цільнозвареними з металевих куточків або регульованими. Для можливості регулювати довжину ніжок знадобляться гайки та відповідні по товщині металеві прутки з різьбленням. За рахунок такого прийому буржуйка стоятиме стійко навіть на нерівній поверхні. А також, за допомогою таких ніжок піч зручно від'єднувати від труби та проводити обслуговування або заміну будь-яких деталей.
Відвідний трубопровід із заслінкою. Для самої заслінки знадобиться металевий пруток невеликого діаметру та лист металу круглого перерізу, діаметром трохи менше, ніж діаметр труби. У трубі просвердлюємо два отвори, вставляємо в них прут, вигинаємо його зовнішню частину для зручності, авсередині труби встановлюємо та приварюємо металеве коло. Таким чином, при повороті дроту відповідно повертатиметься і коло, змінюючи зазор і зменшуючи втрати тепла з топки в атмосферу.
У верхній частині печі вирізаємо отвір, що відповідає діаметру труби, що відводить і герметично приварюємо її.

Димообігів у буржуйці може бути два або три. А для того, щоб зменшити втрати тепла від металевих стінок в атмосферу, піч зовні обкладають вогнетривкою цеглою або встановлюють металевий екран, що відбиває, з прошарком з теплоізолюючого матеріалу, наприклад, листа азбесту.

Щоб розпалити в печі вогонь, на колосникові грати укладають газети, тирсу, зверху невеликі сухі поліна і підпалюють газети сірниками. Коли поліни розгоряться, у піч додають більші дрова. Не варто одночасно відкривати дверцята паливника та піддувала. Регулювання тяги та інтенсивності горіння відбувається за допомогою зміни зазору в трубі (засувка) та через піддувало.

Фотографії готових саморобних буржуйок

Якщо ви не знаєте ще, як у підсумковому вигляді виглядатиме ваша буржуйка - подивіться на вже створені моделі, можливо ви візьмете частинку від кожної і створите щось своє унікальне!
