Як зробити своїми руками фільтр для колодязя абіссинського.

Якщо ви викопали колодязь, а досягнувши водоносного шару, виявили, що якість води залишає бажати кращого, не турбуйтеся. І точно не варто поспішати з установкою дорогих, поверхневих фільтрувальних систем. У переважній більшості випадків донний фільтр для колодязя своїми руками зроблений, кардинально змінює ситуацію. Інструкція з облаштування доступна практично для будь-якої людини, про неї ми зараз і поговоримо.

Фото заводських фільтрів для колодязя.

Коли потрібний фільтр

Система очищення води у природному джерелі необхідна далеко не завжди. Тут все залежить від виду та стану породи у водоносному шарі на дні колодязя. Також важливе місце знаходження та потужність водоносної жили.

Визначається це в процесі копання колодязя або буріння свердловини. У старих конструкціях під час очищення стовбура.

Фільтри для колодязя можуть бути влаштовані по-різному.

Чиста вода з криниці.

Якщо джерела б'ють із досить щільного глиняного шару, дно колодязя при цьому не розчиняється і стовп води в ньому більше 1м. То тут можна обійтися взагалі без фільтрації.
При висоті водяного стовпа в 50 - 70 см на щільній глині можна максимум зробити відсипку великим щебенем або галькою шаром в 100 - 150 мм. Дрібну фракцію відсипки у разі використовувати не рекомендується, оскільки можна перекрити водоносну жилу. Також водоноси, пробиті в твердих сланцевих або скельних породах, фільтрів взагалі не потребують.
Якщо водоносний шар знаходиться в нежирній, м'якій глині і при цьому потужність джерела досить велика, у придонній області вода буде постійно каламутною. При великій кількості води можна звичайно обійтися безфільтра, але все ж таки краще зробити відсипання великим щебенем в 150 - 200 мм, щоб дно колодязя менше розмивалося.
Якщо стовбур стоїть на хибному пливуні, тобто дно складається з піщаного пилу і немає як таких потужних джерел, плюс вода прибуває повільно і рівномірно, то таке дно обов'язково потребує обладнання повноцінного фільтра.
В іншому випадку, при будь-якій спробі дістати воду, завись із дна підніматиметься. Більше того, насос, особливо вібраційного типу, буде неможливо використовувати, оскільки він постійно забиватиметься і, врешті-решт, вийде з ладу.

Занурювальна помпа для відкачування брудної води.

Важливо: для покращення якості води та антисептика рекомендується помістити у воду срібло. Зовсім не обов'язково використовувати дорогі породи, що містять срібло, достатньо покласти кілька дрібних срібних речей, монети або посуд.

На що звернути увагу

Підбір матеріалу

Кварцовий пісок із великим зерном, фракція перетином до 1 мм. Як правило, його багато на берегах річок. Світлий напівпрозорий матеріал із дрібними темними вкрапленнями. Оскільки фракція зерна мала, промивати його під проточною водою важко. Краще набирати на дно ємності, заливати водою і збовтувати. Через 20 - 30 секунд зливати воду, так до того моменту, поки вода не стане чистою.

Річкова галька - прекрасний природний матеріал змішаної фракції, що має округлу форму який також зустрічається на берегах водойм. Промивати його набагато легше, це можна зробити за допомогою лотка в тій же водоймі чи натиском води.

Щебінь - скельна порода, як правило, великої фракції.

Але вибираючищебінь слід бути дуже обережним, далеко не кожен вид щебеню підходить для такого використання.

Мармуровий щебінь жадеїт.

Шунгіт, цей мінерал ще називають скам'янілою нафтою. Широко застосовується у промислових фільтрах для очищення води від важких металів, органіки та продуктів нафтохімії. Якщо ваша криниця знаходиться в межах міста або не далеко від жвавої траси, то фільтри для колодязів з шунгітом значно знизить ймовірність забруднення води.

Види фільтрів

Прямий фільтр, що укладається знизу вгору, від великої фракції, до дрібнішої. Застосовують, коли дно складається з пухкої, не жирної глини або для захисту від пливуна.

Принцип прямого фільтра

Зворотний фільтр - тут система протилежна, на дно спочатку укладається дрібніша фракція і далі йде тенденція до збільшення зерна. Використовується на піщаному водоносному шарі зі спокійним надходженням води.
Щит для колодязя - використовується на пливунах для фільтрації та зміцнення дна.

Щит на фільтр в колодязь робиться діаметром колодязя і може бути дерев'яним або з нержавіючої сталі.

Дерев'яний щит виготовляється з дуба, бука або ясеня. Дошки збиваються із зазором близько 5 мм і далі в шаховому порядку площею щита свердляться отвори перетином до 10 мм. Після цього він обертається геотекстилем і занурюється на дно. Щоб щит не спливав, на нього укладають важкі камені і монтують прямий фільтр у колодязь.
Металеві мембрани можуть бути виконані з суцільного листа нержавіючої сталі товщиною 3 мм, що має перфорацію перетином 10 мм. Або 2 – 3 сітчасті мембрани, з перетином ланки в 2 мм, також з нержавіючої сталі.

Важливо: щит із дубанайбільш довговічний, він може прослужити до 50 років, але дуб підходить лише морений. Для цього його потрібно вимочувати у проточній воді 1 – 3 роки. В іншому випадку вода в джерелі гіркуватиме протягом кількох років.

Прямий фільтр для пухкого дна із глини

Призначення конструкції у разі не стільки очистити воду, скільки зміцнити дно ствола. Спочатку забирається мул. Після цього укладається щебінь великого розміру.
Другим шаром йде щебінь або галька перетином у 5 – 7 разів менше, ніж у першому шарі. Зверху викладається дрібна річкова галька чи шунгіт. У середньому кожен шар має товщину близько 150 мм.

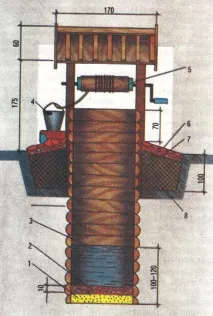

Розташування донного фільтра.

Зворотний фільтр для піщаного дна

Ця конструкція не лише блокує підняття піщаного пилу вгору, а й захищає дно від великого сміття. Спочатку укладається шар кварцового піску, на нього засипається шунгіт, гравій або річкова галька.

Зверху лягають щебінь перетином близько 50 мм. Оскільки зробити фільтр у колодязі проектною висотою близько півметра не завжди дозволяє висота водяного стовпа, стежте, щоб він був не менше 35 см.

Абіссінська криниця

Голка для абіссинської криниці з фільтром.

У більшості регіонів нашої неосяжної батьківщини використовується простіший спосіб видобутку води з надр. Справа в тому, що вирити і облаштувати повноцінну криницю коштує пристойних грошей. Ціна на абіссинську криницю порівняно з її шахтним побратимом мізерно мала.
Конструкція такої свердловини дуже проста, а води в ній вистачить для забезпечення потреб дачі або невеликого будинку. Спочатку за допомогою звичайного шнека або рибальського льодоруба буриться свердловина на глибину до 20м.
Коли бур розкриваєпокрівлю водоносного шару, його витягують і запускають колону, на кінці якої знаходиться сталевий, гострий наконечник голка, відразу за ним йде трубчастий, перфорований фільтр і сама обсадна колона. Пробурити та облаштувати всю конструкцію можна за 1 – 2 дні.
Найбільш важливими вузловими деталями є фільтр та насос. Зробити фільтр для абіссінської колодязя своїми руками просто. Для цього береться нержавіюча труба, відповідного діаметра та довжиною від 0,5 до 1,5м, на неї наноситься перфорація у шаховому порядку за допомогою болгарки. Площа перфорації має бути довше 25% від загальної площі труби.

Далі вона обертається дрібною сіткою з нержавіючої сталі і припаюється оловом або приварюється точковим зварюванням. Можна замість сітки використовувати нержавіючий дріт намотуючи її із зазором в 1 мм навколо труби, кінці дроту припаюються або кріпляться хомутами.
Для цих цілей також можна використовувати і нестероїдну трубу, але в цьому випадку, щоб при забиванні колони пластик не деформувався, зсередини пускається сталевий стрижень. Який з'єднує наконечник голки з обсадною колоною, він бере на себе основне навантаження при зануренні.

Схема фільтра на абіссинську криницю.

Підбір насосу

Побутовий насос вібраційного типу.

Ця деталь системи підбирається залежно від обсягів води та призначення. Побутові занурювальні апарати типу «ручок» або «дитина» підходять тільки для короткочасного поливу городу. Так як вони вібраційного типу, при використанні можуть підняти мул із дна і від нього засмічиться.
Найчастіше використовується самовсмоктуючий насос для колодязя з фільтром. Ціна на нього, звичайно, дещо вища, ніж на «малюк», але він більш надійний іздатний працювати у системі автономного водопостачання будинку.
Скважний насос для колодязя з фільтром також можна використовувати, але він призначений для підйому води з більших глибин, тому ціна на нього найвища. Якщо у вас великі фінансові можливості, можете встановити саме його.

Криниця в селі.

На завершення хочеться відзначити, що навіть якщо ви повністю правильно і грамотно облаштували фільтр для колодязя своїми руками, введення нового колодязя в експлуатацію може тривати від 3 до 6 місяців. Це пов'язано з процесом усадки фільтра та обміном води.
