Слово каротаж походить від французького carottage, яке, своєю чергою, походить від carotte - морква, яка дуже схожа на каротажний зонд. Це слово вживається для загальної назви геофізичного дослідження свердловин, яке може відрізнятись один від одного за способом проведення процедури.
Каротаж свердловини на воду
Про каротаж
Загальні відомості
Для того щоб здійснити каротажні роботи, в свердловину, як того вимагає інструкція, необхідно ввести геофізичний зонд, в якому знаходиться все необхідне дослідження обладнання. Отримувана інформація тут, як правило, передається двома способами - одна з частин відразу передається на поверхню за допомогою геофізичного кабелю - він же є і електропровідником, і несучим елементом, і каналом передачі даних. Ще одна частина інформації, що отримується, пишеться в пам'ять самого зонда і її можна отримати тільки після вилучення останнього на поверхню.
Ряд технічних причин зумовлюють отримання інформації — вона збирається в той час, коли зонд рухається свердловиною знизу вгору на малій швидкості. Такий метод дозволяє пристрою пересуватися рівномірно, у той час як при русі вниз він може просто застрягти в свердловині і інформація, що отримується, вийде спотвореною.
Хоча деякі параметри записуються саме при його опусканні, але в будь-якому випадку радіус зони досліджень залишається невеликим — від декількох сантиметрів, до декількох метрів.
Аномалії гамма-каротажу залежать від швидкості просування геофізичного зонда
У тих випадках, коли зонд рухається занадто швидко, а це зазвичай відбувається при його спуску, він нездатний чітко зареєструвати навітьвеликі аномалії в навколишніх пластах. А ось надто мала швидкість руху, що може відбуватися під час підйому, значно збільшує час проведення каротажу, а отже, збільшується і його ціна.
Проблема такого методу полягає в тому, що сама свердловина ніколи не буває ідеально рівною та її діаметр мінливий, тому для виміру поточної глибини використовують кілька способів.
- За допомогою локатора муфт (ЛМ) є можливість визначити кількість з'єднань, а отже, і кількість труб, опущених у свердловину. Отже, підрахувавши їхню загальну довжину, можна визначити розмір заглибленості.
- Також на геофізичному кабелі є магнітні мітки, які розташовані через кожні 10 м та кожна десята з них (через 100 м) робиться подвійною. Кількість міток обчислюється спеціальним лічильником.
Примітка. На перший погляд обидва методи мало не ідеальні, але практика показує, що локатор може пропустити одну або кілька міток, так само, як лічильник пропускає магнітні мітки. Але при зіставленні даних із двох приладів картина виходить точнішою.
Як вже зазначалося вище, на показання зонда, точніше на їхню правильність впливатиме сама свердловина, а це:
Зонд можна регулювати щодо стін свердловини за допомогою ресор
Примітка. Залежно від методу та характеру дослідження може виникнути необхідність або наблизити зонд до стінки свердловини або встановити його по центру. Таке цілком можливо здійснити за допомогою ресор, які монтажники встановлюють своїми руками в міру потреби. Так, для центрального розташування необхідно чотири ресори, що рівномірно підпирають пристрій з усіх боків, у той час як для притискання зонда до стінки достатньо всьогооднієї ресори.

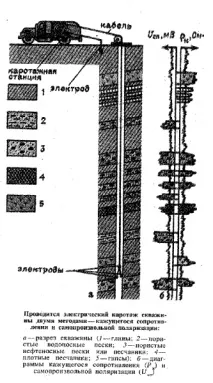

Електрокаротаж свердловин. Схема
Зараз ми звернемо увагу на деякі основні види каротажу свердловин, які застосовуються у промисловості та будівництві. Насамперед, це електричний спосіб, який поділяється на групи.
Найпоширенішим можна назвати метод КС (здається опору) - це аналог електропрофілювання в електророзвідці. Дуже схожий на нього мікрокаротаж, де зонди невеликого розміру впритул притискаються до стінки свердловини.
Методом резистивіметрії можна виміряти питомий електричний опір тієї рідини, яка знаходиться в свердловині на даний момент. Це може бути нафта, пластові флюїди, бурові розчини та ґрунтові води.
Для вертикальної електричної розвідки застосовується бічне каротажне зондування (БЗК). Також існує бічний та мікробічний каротаж — БК та МБК відповідно.
Фото дослідження бокситів шляхом ГІС: 1) мергель; 2, 4) вапняк; 3) боксити
Хотілося б звернути увагу до методи ядерного дослідження, назви яких, зазвичай, складаються з трьох букв. Перша з них вказує на вид випромінювання, що застосовується в даній ситуації (Г - гама і Н - нейтронне), друга вказує тип випромінювання у відповідь, тому буква зберігається і третя класифікує область застосування (А - аналіз, К - каротаж, М - загальний метод, Про - випробування). У тих випадках, коли є четверта буква, це вже вказує на модифікацію.
