Контур заземлення у приватному будинку

Нині заземлення стало дуже актуальною темою. Раніше, коли будували будинки та проводили електрику у будинках, заземлення ніхто не робив. І за великим рахунком у цьому не було потреби.

З часом, коли стало у людей з'являтися безліч електричних пристроїв, питання заземлення стало досить гостро. Так як пральна машинка, комп'ютер, газовий котел, холодильник просто вимагають заземлення, і це не повний перелік електроприладів.

Люди почали використовувати природні заземлювачі. Це водопровідні труби, тепломагістралі тощо. Але цей метод не всім підходив, особливо для мешканців приватних будинків. І мешканцям багатоповерхівок це боком могло вилізти. По-перше, таке заземлення не завжди є ефективним і є небезпечним. Так як по цих труб тече вода, а вода, як ми всі знаємо, є досить хорошим провідником струму.

У цій статті ми розглянемо, як зробити заземлення в приватному будинку своїми руками, а також ознайомимося з монтажем контуру заземлення.

Зміст:

Для чого потрібне заземлення:

Виключить ураження людини електричним струмом при дотику до корпусу електричного пристрою.
Забезпечить нормальну роботу електричних пристроїв, оскільки вони проектуються з урахуванням наявності заземлення.
Зменшиться електромагнітне випромінювання великої частоти.
Зменшиться кількість перешкод в електричній мережі.

Схема контуру заземлення.

Контур заземлення досить легко зробити самому, без будь-яких навичок. Єдине, як на мене, буде трохи складніше, це зварити сам контур. Потрібно зварювальний апарат. І треба зайти на метало базу та купити залізо, а яке саме про це далі.

Ось так виглядає схема контуру заземлення. Це три металевіелектрода, які забиті в землю на відстані один між одним два метри.

Контур заземлення своїми руками

Щоб зробити контур заземлення своїми руками, нам потрібно викопати траншею на ширину лопати глибиною 40-50 см. Форма траншеї повинна бути трикутною. А трикутник має бути таким, щоб від одного кута до іншого було рівно 2м довжини. Це пов'язано з тим, що ми забиватимемо в землю електроди двох метрових довжин. Тому й відстань між ними має бути два метри.

Бувають випадки, що будинок побудований на піщаних грунтах, то в таких випадках потрібно забивати електрод не два метри, а на три і більше. Ідеальний ґрунт для заземлення, це глина. Вона має найменший електричний питомий опір. Найбільший електричний питомий опір є у вічномерзлих ґрунтах та гравію. У такому разі потрібно робити заміну ґрунту. Так як забивайте хоч на 50м, але ефекту не буде жодного.

У другому методі виконання контуру заземлення своїми руками я розповім вам, де краще зробити контур заземлення. Там буде найменший опір ґрунту.

Після того, як ми викопали траншею у вигляді трикутника, робимо ще траншею від трикутника до будинку. Цією траншеєю йтиме кабель (металева смуга) до будинку.

У кожному куті трикутника забиваємо металевий стрижень. У цьому випадку я використовував металевий куточок розміром 50х50х4мм та довжиною 2м. Але краще використовувати катанку діаметром 20мм. Її легше забивати і якщо ви натрапите на камінь, катанка його розіб'є, а куточок зігнеться.

Перед тим, як забити металевий стрижень, потрібно його загострити. Це робиться болгаркою (кутовою шліфувальною машиною).

З'єднують між собою ці електроди за допомогоюзварювання металевою смугою 40х4мм. І цю смугу тягнемо по траншеї до будинку. Зауважу, металева смуга, як і електроди, повинні знаходитися на глибині приблизно 50см.

Ось ми вже зробили контур заземлення у приватному будинку. Тепер потрібно завести заземлення до будинку. Для цього на краю смуги приварюють болт М8, це для кріплення дроту, який йтиме в квартиру або будинок. До цього болта приєднуємо мідний провід із перетином 6 квадратів, затискаємо його гайкою і ведемо провід до щитка у квартирі чи будинку.

Після всіх цих дій можна засипати траншею. Але потрібно засипати глиною, у жодному разі не засипайте піском, щебенем або шутром. Для засипання потрібно використовувати лише ґрунти з малим електричним питомим опором.

Перевіряють справність заземлення у приватному будинку спеціальним інструментом. Опір контуру заземлення має бути не більше 4 Ом.

Чи подумаєте ви, чому я так зациклився на цьому опорі? А це все тому, що, коли ви захочете стати одержувачем електроенергії, вам ніхто не проведе світло в будинок, якщо у вас не буде контуру заземлення. Після чого проходить спеціаліст зі спеціальним приладом і перевіряє опір контуру заземлення. Якщо він буде вищим за 4Ом, він не пропустить цю роботу, а скаже його переробити.

Навіть не в цьому справа, перш за все правильно виконана робота з монтажу контуру заземлення захистить вас від ураження електричним струмом.

Схема заземлення у приватному будинку (спосіб 2)

Є ще інша схема заземлення, ніж описана вище. Їхні характеристики практично не відрізняються один від одного. Даний метод заземлення можна використовувати на вузьких ділянках землі, або коли ви живете в багатоповерховому будинку і довкола тільки асфальт. Такий контур заземлення потрібнийробити вздовж вимощення, потім я поясню чому. Ось схема даного контуру заземлення у приватному будинку.

Заземлення у приватному будинку (спосіб 2).

Багато хто з електриків скаже, що цей спосіб роблення контуру заземлення своїми руками є неправильним. І що робити потрібно лише трикутником. Я з цим не погоджусь. Багато хто забиває не три стрижні, а чотири і більше для контуру заземлення. А кінцевий результат не є гіршим, ніж робити контур заземлення із трьома електродами. Можна й у такий спосіб зробити контур заземлення для приватного будинку, тому що я зараз опишу. Зараз я поясню, чим такий метод є добрим.

Крім того, що він ідеально підходить для вузьких ділянок землі, він ще підійде для ґрунтів із високим опором. Це тому, що ми робитимемо контур заземлення вздовж вимощення приватного будинку, а там ґрунт є вологим. Цим опір зменшується відразу кілька разів.

Але не скрізь у приватних будинках уздовж вимощення грунт вологий. Якщо у вас правильно зроблені зливи, то вода не змочуватиме грунт, а стікатиме в каналізацію. У такому разі такий варіант вам не годиться. Але для багатьох власників приватних будинків такий метод встановлення контуру заземлення буде «те, що треба».

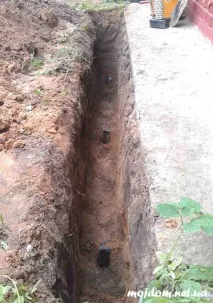

Для цього вириваємо траншею на глибину 60см і завдовжки 4м.

Загострюємо болгаркою металеві стрижні.

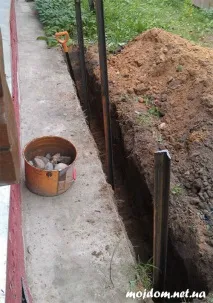

І забиваємо їх на відстані один від одного 2м.

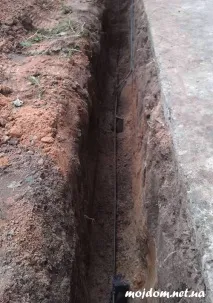

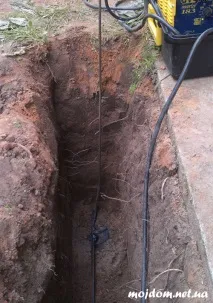

З'єднуємо стрижні між собою металевою смугою.

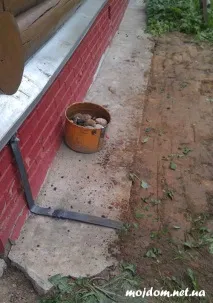

І ведемо цю смугу до цоколя приватного будинку. До неї приварюємо болт, до якого приєднаємо провід, який піде безпосередньо до електричного щита.

Засипаємо траншею глиною. У цьому випадку також не можна засипати траншеюпіском, щебенем та шутром.

Існують ще інші, дієвіші методи штучного зменшення опору заземлення. Але про це в іншій статті. Найчастіше досить зробити контур заземлення першим способом.
