Механізми фіксаторів
Повзун 1 ковзає вздовж осі х - х. Положення повзуна 1 щодо стійки 2 фіксується пружинами 3 та 4.
Ручка 1, що обертається навколо осі х - х і ковзна вздовж цієї осі, має палець b, що ковзає у фасонному пазу а. Ручка 1 пружини пружиною 2. У фіксоване положення ручка 1 наводиться рухом її вздовж осі х - х і поворотом навколо цієї осі.
Ланка 1, що має диск з чотирма вирізами d, фіксується пружиною 2, що має півкулю b, що входить у вирізи d.
Ланка 1, що має диск з чотирма вирізами d, фіксується пружиною 2, що має палець b, що входить у вирізи d.
Ланка 1, що має диск a з чотирма вирізами, фіксується пружинами 2.
Ланка 1 фіксується чотири рази за оборот плоскими пружинами 2, прилеглими до сторін квадрата a ланки 1.
Ручка 1 обертається навколо осі х - х. На торці вала ручки 1 є ексцентрично посаджений палець b. Фіксатор 4 ковзає в нерухомих напрямних і пружини пружиною 3. Диск 2 обертається навколо вертикальної осі у - у і має отвори а. Фіксування положень диска 2 здійснюється фіксатором 4, що входить в отвори диска, під дією пружини 3. При повороті ручки 1 палець b натискає на виступ з вирізу фіксатора і виводить його з отвору а.
Диск 2, що обертається навколо осі х - х, має отвір а. Фіксатор 1, що ковзає в нерухомих напрямних, підпружинюється пружиною 3. Фіксатор 1 має штифт з, що ковзає по плоскій напрямній d. Фіксація положень диска 2 здійснюється фіксатором 1, що входить в отвір диска, під дією пружини 3. Виведення фіксатора 1 з отвору а здійснюється витягуванням його за головку b до виходуштифта з зіткнення з напрямною d, з подальшим поворотом на кут 90°.
Ланка 1 фіксується двічі за оборот плоскими пружинами 2, що входять у вирізи а.
При обертанні важеля 1 навколо нерухомої осі A в напрямку, вказаному стрілкою, штифт ковзає в прорізі штанги 2 і фіксує її в заданому положенні. У вихідне положення штанга 2 повертається обертанням важеля 1 у зворотному напрямку під дією пружини 3.
Важель 1 встановлюється в необхідному положенні за допомогою ланки 2 проріз якого пересувається вздовж болта 3 яким закріплюється ланка 2.
Важіль 1 обертається навколо нерухомої осі А. Установка важеля 1 необхідному положенні проводиться переміщенням гайки 2 по гвинту 3. Пружина 4 забезпечує силове замикання.
Диск 1, що обертається навколо нерухомої осі A має палець а. Фіксований важіль 2, що обертається навколо нерухомої осі, має прямолінійний паз b. Палець диска 1 входить в паз b важеля 2. При повороті і закріпленні диска 1 ланка 2 фіксується в необхідному положенні.
Важіль 1, що обертається навколо нерухомої осі A, має клямку 2, пружну пружиною 3. Перемикання важеля 1 в будь-яке з трьох фіксованих положень здійснюється за допомогою пружини 3 і клямки 2, що входить відповідно в гнізда a, b або с.
Важель 1, що обертається навколо нерухомої осі A, має клямку 2, пружну пружиною 3. Важель 1 автоматично встановлюється в правому або лівому положенні після переходу клямки 2 через виступ а.
Важіль 1, що обертається навколо нерухомої осі A, має клямку 2, пружну пружиною 3. Перемикання важеля 1 з нейтрального середнього в одне з фіксованих положеньздійснюється за допомогою пружини 3 і засувки 2, що входить відповідно до гнізда а та b.
При натисканні на штангу 1 у напрямку, вказаному стрілкою, штифт а, укріплений на ланці 2, що входить у обертальну пару А зі штангою 1 і пружиною пружиною 4, рухається по криволінійному прорізу до положення а'. При вторинному натисканні на штангу 1 штифта перекладається з криволінійного прорізу прямолінійну канавку х - х, і штанга 1 повертається у вихідне положення під дією пружини 3.
Фіксація положень важеля 1 здійснюється клямкою 2 в гніздах 3. Клямка 2 пружна плоскою пружиною 4.
Для фіксації рукоятки 1 в одному з положень при її обертанні служить собачка 4, що повертається під дією плоскої пружини 3 навколо нерухомої осі А. Своїм правим кінцем собачка 4 входить в один з отворів нерухомої деталі 2, тим самим фіксуючи положення рукоятки 1.
Важіль 1 обертається навколо нерухомої осі В. Для фіксації важеля в необхідному положенні натискають рукою на собачку 2, повертаючи її навколо шарніра А. Клямка 3, яка з'єднана шарніром а з собачкою 2 і входить у напрямну 4 з зазором, виходить при цьому з паза сегмента 5. Зворотний рух клямки відбувається під дією пружини 6.
Баранець 1, що обертається навколо нерухомої осі А, має пружну ланку А з кінцем d опуклої форми. Фіксація баранчика 1 в необхідному положенні проводиться входженням кінця ланки між сферичними капелюшками b стійки.
Ланка 1, що обертається навколо нерухомої осі A, має пружну ланку а, кінець b якого входить у радіальні пази стійки d і фіксує ланку 1 в необхідному положенні.
Ручка 1, що обертається навколо осі х - х, має пружну ланку 2, кінець bякого входить у контакт з ланкою d стійки. Фіксація ручки 1 у необхідному положенні проводиться кінцем b, що входить у виїмку ланки d. На кресленні показані різні форми можливих сполук ланки 2 та ланки d.
Ручка 1 обертається навколо нерухомої осі А. Головка а має палець b, кінець якого може входити в круглі отвори з нерухомої пластини 2. Для виведення пальця b з отвору необхідно головку а відтягнути вздовж осі х - х, долаючи опір пружини 3. Після цього ручка 1 може бути повернена навколо осі А; її положення фіксується пальцем в одному з отворів с.
Ручка 1 обертається навколо нерухомої осі А. Головка а має палець b, що ковзає в прорізі с, і сухар d, що входить у вирізи f нерухомої гребінки 2. Для виведення сухаря d з вирізів f необхідно головку а відтягнути вздовж осі х, долаючи опір пружини 3 , На величину, що допускається прорізом с. Після цього ручка може бути повернена навколо осі A; її положення фіксується сухарем в одному з вирізів f гребінки 2.
Храпове колесо а і жорстко пов'язаний з ним вал 1 фіксуються собачкою 3, пружною фасонною пружиною 2.
Храпове колесо 1 обертається навколо нерухомої осі А фіксується собачкою 2 під дією її ваги G.
Храпове колесо 1 обертається навколо нерухомої осі А фіксується собачками 2 і 3 під дією їх ваги G.
Положення валу 1 з жорстко пов'язаним з ним храповим колесом 2 фіксується пружною плоскою 3.
Ланка 2 фіксується щодо валу 1 кулькою а, що входить у відповідне поглиблення b валу. Регулювання фіксатора здійснюється гвинтом 3, що підтискає через пружину 4 кулька а.
Ланка 1, що обертається навколо осі х - х,фіксується щодо нерухомої ланки 3 кулькою а, що входить у поглиблення b, розташовані по лобовій площині ланки 3. Регулювання фіксатора здійснюється плоскою пружиною 2.
Ланка 1, що обертається навколо осі х - х, має кульку з, пружною пружиною b; фіксування ланки 1 здійснюється кулькою з, що входять в отвори d, розташовані по лобовій поверхні нерухомого диска 2.
Головка 1, що обертається навколо нерухомої осі A має шліци а. Важель 2, що обертається навколо нерухомої осі B має зубець d. Пружина 3 пружна важіль 2. При повороті головки 1 важіль 2 повертається навколо осі B, долаючи опір пружини 3. Головка 1 фіксується зубцем d, що входить у відповідний шліци а.
Ручка 4 закінчується ексцентриком b, який при її повороті ковзає по нерухомій площині - с. Палець ексцентрика входить у проріз f ланки 1, що закінчується клямкою d. Між клямкою і нерухомим корпусом укладена пружина 3. Диск 2, що обертається навколо нерухомої осі A, має отвір а. Фіксування диска 2 здійснюється засувкою d, що входить в отвір диска під дією пружини 3. Поворотом ручки 4 в напрямку, зазначеному стрілкою, ланка 1 повертається у вихідне положення.
З важелем 4, що обертається навколо нерухомої осі A, пов'язаний фіксатор b, пружний пружиною 3. Диск 2, що обертається навколо нерухомої осі, має клиновий пояс а. Фіксування диска 2 здійснюється входженням фіксатора b, що має клинове захоплення, в поясі диска під дією пружини 3. Поворотом важеля 4 в напрямку, вказаному стрілкою, фіксатор b повертається у вихідне положення.
Ручка 1, що обертається навколо нерухомої осі A має фіксатор b. Повзун 4, що ковзає внерухомих напрямних, має палець з, що ковзає по площині ручки 1. Пружина 3 підпружинює повзун 4. Диск 2, що обертається навколо вертикальної осі у, має пази а. Фіксування положень диска 2 здійснюється фіксатором b, що входить у пази а, під дією пружини 3. При повороті ручки 1 у напрямку, вказаному стрілкою, фіксатор звільняє диск.
Зубчаста рейка 1 ковзає вздовж нерухомої напрямної р - р. Ланки 2 входять у відповідні западини рейки 1, де притискаються за допомогою пружини 3. Фіксування положень рейки 1 може бути здійснено одним із способів, показаних на малюнках а, b і с.
Зубчаста рейка 1 ковзає вздовж нерухомої напрямної р - р. Ланка 2 входить у відповідну западину рейки b, де притискається за допомогою пружини 3 і фіксує рейку. Ланка 2 має ручку а, за допомогою якої виводиться із зачеплення з рейкою.

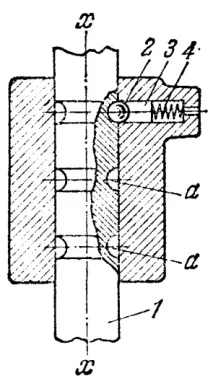

Вал 1 може обертатися навколо нерухомої осі х - х і ковзати вздовж неї. Фіксування положення валу 1 вздовж осі х - х здійснюється кулькою 2, що входить в одну з кільцевих канавок а. Пружина 4 з допомогою повзуна 3 здійснює притиск кульки 2 до канавки.
Клини 1 і 2 мають овальні отвори а, в які проходить гвинт 4, по кінцях якого є гайки з дугоподібними шайбами b. Необхідне положення клинів 1 та 2 відносно один одного фіксується гайками 3 та гвинтом 4.
