Надкаліберний кумулятивний снаряд Stiel-Gr
З проблемою недостатньої бронепробивності гармати РАК 35/36 німці зіткнулися в ході війни з Францією, коли ці знаряддя насилу вражали важкі французькі танки, що мають більш потужне бронювання. Зовсім відповідати потребам армії 37-мм протитанкова гармата перестала 1941 р., коли зустрілася з радянськими новітніми танками Т-34 і KB-1. У цей період Вермахт виявився майже без засобів протитанкової боротьби. У той же час 37-мм гармат було випущено досить багато, тому промисловість Німеччини в 1941 р. терміново розробила новий боєприпас — надкаліберну міну кумулятивної дії обр. боротися з радянськими танками КВ та Т-34. Усередині бойової частини міни знаходиться кумулятивна лійка та 2.5кг вибухівки - суміш флегматизованого гексогену та тротилу в пропорції 50\50.
Снаряд транспортується у спеціальній закупорці, усередині штампованої рами (щоб не пом'яти пір'я стабілізатора). У цю ж раму вставлений спеціальний вирядний заряд у звичайній гільзі. Повне закупорювання має цілком стерпну вагу в 16,85 кілограм.
Бойові стрілянини виглядали так. За настановами стовбур перед заряджанням повинен бути прочистений банником для видалення фрагментів пострілів від попередньої стрілянини. Далі один номер розрахунок повзе біжить до дульного зрізу стовбура, і надягає снаряд до легкого дзвінкого удару (я так розумію, про сам зріз). Після повертається назад, і тільки після цього можна вставляти бойовий заряд у камору та наводити зброю. При пострілі потрібно обов'язково перебувати всьому розрахунку в укриття або за щитом зброї, т.к. можна отриматитравму викидними газами.
При стрільбі на дальність 50, 100, 150, 200 і 250 метрів використовували систему міток за метою, стрілянина прямим наведенням. При використанні штатного прицілу та поправочних таблиць деяких результатів можна було досягти на дальності до 700 метрів.
Броньовані цілі, що рухаються, рекомендовано вражати на відстані до 130 метрів. При цьому заявлялося, що потужність боєприпасу вистачає на пробиття броні будь-яких танків з усіх проекцій. За виняткових потреб можлива стрілянина по нерухомих бронеоб'єктах не далі, ніж за 250 метрів. 700 метрів - гранична дальність для стрільби по фортифікаційних спорудах і легкій силі противника (треба зауважити, що два кіло не найгіршої вибухівки, відносно товстий сталевий корпус і потужний фост дають непоганий осколковий ефект, у поєднанні з миттєвим підривником).
Схема кумулятивної міни:
З цікавого - 2 стандартні детонуючі пристрої kl.Zdlg.34, вставлених дно-ко-дну. Німецькі конструктори не стали винаходити новий детонуючий вузол (як це було, наприклад, з 30-мм осколковою рушничною гранатою), а просто взяли дві "бочечки": один спрямований детонатором на донний інерційний підривник, і приймає форс полум'я з нього, другий - розгорнуть на 180 градусів, і служить для "уловлювання" детонаційної хвилі від головного підривника. Просто і зі смаком. Хвіст, до речі, має канавки, що обтюрують, які забезпечують більш раціональне використання газів порохового заряду. Як у "міноміток".

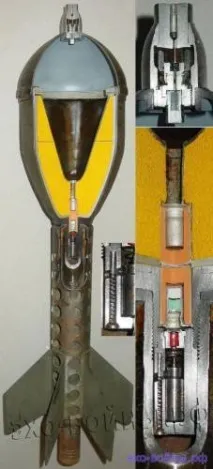

Розріз кумулятивної міни:
Підривники:
Кумулятивна міна має два підривники - це головнийAZ5075 і доннийBd.Z.5130
Головний підривникAZ5075:
Донний підривникBd.Z. 5130:
Принцип дії із схеми Джонні. Цілком схему можна подивитисятут
Дистанція зведення обох підривників - 4 метри від дульного зрізу
Інерційний підривник незапобіжного типу, призначений у цій конструкції швидше як самоліквідатор, для спрацьовування при попаданні в м'який ґрунт, сніг.
ТТХВага снаряду:8,5 кг;Довжина:740 мм;Діаметр БЧ\діаметр найбільший:140 мм\220 мм;Маса і тип застосовуваного ВР:2.3 кг суміші тротил\гексоген в рівних пропорціях, шифр ВР - "95";Застосовуваний підривник:A.Z.5095 як миттєвий головний і Bd.Z.5130 донний інерційний:Застосовуваний детонатор:SpKps Duplex Lm в головному і два kl.Zdlg. 34, розміщених біля основи кумулятивного заряду;Бойовий заряд: 210 г нітроглециринового трубчастого пороху в штатній гільзі 6331 St. -
3,7cm Stiel-Gr.42(t)для 3,7cm Pak 34(t) та 3,7cm Pak 37(t)
Подібний боєприпас був розроблений та прийнятий для трофейного чеського 3.7см ПТО, що використовується у вермахті поряд із звичайною Pak-35/36. Пристрій абсолютно аналогічний, зовнішні відмінності - товстіший кожух (зовнішній діаметр стовбура у чеських знарядь великий) і більш довгий шток. Загальна довжина 930 мм проти 740 мм у 3.7cm Stiel-Gr.41.
Такий же боєприпас був розроблений і для трофейної чеської 37-мм протитанкової гармати, яка використовувалася поряд зі звичайною Pak-35/36. Отже,3,7cm Stiel-Gr.42(t)для 3,7cm Pak 34(t) і 3,7cm Pak 37(t)
І насамкінець трошки німецькоїперфекціонізму: Крім цілком логічного існування практичної версії даних боєприпасів: - 3,7cm Stiel-Gr.41 (Üb) - 3,7cm Stiel-Gr.42 (t) (Üb)
призначених для практичних пострілів, покращення навичок стрілянини та ураження навчальних мішеней існували також балістичні версії даних боєприпасів. Маркувалися вони 3 поздовжніми стрілками на корпусі (таврування) та літерами «Bl» на корпусі. Призначення цього виду боєприпасів - заводські та ремонтні випробування систем, елементів пострілу. - 3,7cm Stiel-Gr.41 (Bl) - 3,7cm Stiel-Gr.42 (t) (Bl)
Ну і ремарка наприкінці: стріляти цими протитанковими боєприпасами можна було не тільки з описаних вище знарядь, а й з будь-яких сумісних - вишибні заряди існували і в "зенітній" гільзі 37x264B, є фотосесія Flack-41 з кумулятивним надкаліберним. Згадуваний у деяких джерелах 5cm Stiel-Gr.42 для Pak-38 швидше за все є плутаниною з "чеським" боєприпасом, через збільшені габарити останнього. Принаймні абсолютно жодної інформації з офіційних джерел знайти досі нікому не вдалося.
