Нікелевий чавун

З підвищенням змісту Ni та зниженням змісту Si збільшується аустенізація структури. Цьому сприяють також Си і особливо Мn, що видно з формули, що визначає умови утворення аустеніту за нормальної температури: Ni + 2,5 Mn + Cu > 18.

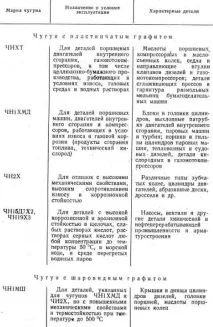

Таблиця 1.46. Зразкові області застосування виливків із нікелевих чавунів.

Таблиця 1.47. Корозійна стійкість нікелевого чавуну з ПГ та ШГ.

Таблиця 1.48. Механічні властивості основних нікелевих чавунів.

Нікелевий чавун з успіхом застосовують також для деталей, що працюють у морській воді та 20%-ному розчині NaCl, як це видно з даних табл. 1.47 (для чавуну з 16% Ni, 3,5% Сг та 3,5% Сі).

Нікелевий чавун з ШГ, що містить більше 20% Ni і додатково легований Сг і Мо, може застосовуватися також як жароміцний матеріал, причому в цьому випадку часткова заміна нікелю марганцем небажана, так як швидкість повзучості та окалиноутворення у Ni - Mn-чавуну при 650 - 750 ° С значно вище, ніж у Ni - Сг-чавуну. З метою підвищення опору повзучості аустенітні чавуни зазвичай піддають гомогенізуючому відпалу при 1020 - 1050° протягом 4год з подальшим охолодженням на повітрі, а потім високотемпературному відпустці. Після відпалу тригональні карбіди суттєво змінюються, набуваючи форми дрібних округлих включень або голок, а карбіди цементитного типу майже повністю розчиняються в аустеніті. У цьому твердість знижується з НВ 170 - 250 до НВ 130 - 190, а магнітна проникність сягає мінімальних значень (1,03 - 1,05). Наступна відпустка при температурі на 50 - 70 ° С вище експлуатаційної (зазвичай 550 - 600 ° С) призводить до виділення з пересиченого дисперсного аустеніту рівномірно розподілених карбідів. Подвійна ТОнеобхідна тільки для високонікелевих ЧШГ, що застосовуються як жароміцні матеріали.

Нікелевий чавун, що застосовуються для інших цілей, піддають лише гомогенізуючому відпалу. Міцність і твердість нікелевих чавунів з ПГ і ШГ, зростають зі збільшенням вмісту Сг, значення б - знижуються. Значення сгв також підвищується зі збільшенням вмісту Ni і часткову заміну його Мп. При отриманні ШГ механічні властивості чавуну, особливо його пластичність, сильно підвищуються.

За механічними властивостями нікелевий чавун за підвищених температур характеризується ГОСТом 11849 - 76 (табл. 1.49). Легування чавуну нікелем знижує λір; значення при цьому зростає, і при 20% Ni α = (17/19) 10-6 1/°С. Подальше підвищення кількості Ni, а також легування Сг і Мп знижують а до 12,5×10 -6 1/°С, а при 35 - 37% Ni аустенітний нікелевий чавун (так званий монівар) має найнижче значення α = (1 ,5/2,5) інтервалі температур 0 - 200°З проте з підвищенням температури значення α зростає. Питома теплоємність високонікелевих чавунів становить 0,11 - 0,12 кал/(г - °С). Значення високонікелевих чавунів з ПГ і ШГ відповідно дорівнює 46 і 15 ккал/(м ч°С). Щільність нікелевих чавунів коливається в межах 7,4 - 7,6 г/см 3 а нікелево-хромових (типу німард) - 7,6 - 7,8 г/см 3 .

Котельний завод "Чугунні колосники"

Залишіть ваші контактні дані та наші менеджери зв'яжуться з вами
