Обв'язка колонна ОКК1 призначена для обв'язування двох обсадних колон, що виступають над гирлом свердловини з метою герметизації міжколонного простору між ними контролю тиску в ньому.
Обв'язка колонна оснащена трубоутримувачем клиновим для підвішування експлуатаційної колони. Для герметизації міжколонного простору передбачені пакери, розміщені між верхніми та нижніми кільцями пакерів.
Наявність двох пакерів дозволяє опресовувати фланцеве з'єднання корпусу головки трубної з корпусом обв'язки колоною.
Конструкція колонної обв'язки передбачає можливість:
- відновлення герметичності міжколонних просторів подачею в міжпакерну порожнину консистентного мастильного матеріалу;
- опресування фланцевих з'єднань;
- контролю та розрядки тиску середовища в міжколонних просторах;
- проведення цементування свердловин
Обладнанняобв'язки обсадних колон типуОКК розраховано на тиск 21, 35 та 70 МПа. Воно призначене для підвішування двох і більше обсадних колон кондуктора (на різьбленні або на зварюванні), технічної та експлуатаційної, а також для герметизації та роз'єднання міжколонних просторів за допомогою пружних ущільнень.
Обладнання типуОКК складається з окремих складальних одиниць - колонних головок. Нижняколона головка (ГНК), що приєднується безпосередньо до верхнього кінця обсадної колони (кондуктору), випускається у трьох виконаннях.
Колонні головки встановлюють на гирлі свердловини послідовно в міру спуску та цементування обсадних колон. Їх підбирають з урахуванням максимального пластового тиску, що очікується при бурінні наступного за обсадженим інтервалом.свердловини.

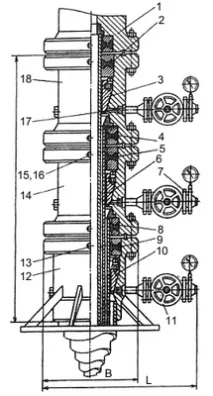

Обладнання типу ОКК (рис. 4.3 ) складається з нижньої, проміжної - першої, другої та третьої (верхньої) колон.
Обв'язування обсадних колон здійснюється за допомогою клиньових підвісок та пакерів.
Технічна характеристика
Температура середовища, С - не вище 120
Температура навколишнього середовища, С – від -60 до +60
