Опалювально-варильна піч з каміном

(І опалює, і варить, і тішить затишком)

На думку В. Задде найкраще в простінок між кухнею та кімнатою вбудовується конструкція, яка найбільш повно описана у книзі Літавар В.В., Кабанов В.В., Лобанов Н.М., Шпагін М.В. — Майстеримо у квартирі та на дачі. Мінськ: Урожай, 1995. Ця конструкція і була взята за основу камінопечі представленої тут.

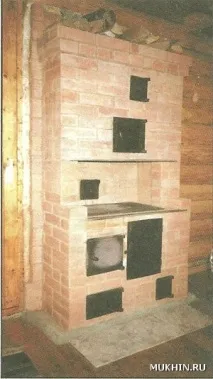

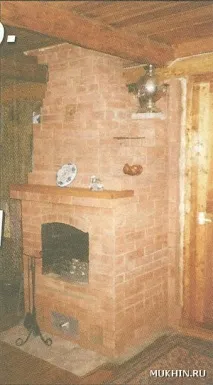

Вона дозволяє опалювати дві кімнати, в одну з яких виходить камін, а в іншу - варильна піч із духовкою, двоконфорковою плитою та сушильною камерою з витяжкою.

До особливостей печі відноситься невелика товщина стінок обігрівальних каналів (у чверть - цегла на ребро) перетином 1/2 х 3/4 цегли, що дозволяє швидко прогріти масив печі. Бічні стінки топливника каміна також мають товщину 1/4 цегли.

Вентиляційні канали в каміні покращують передачу тепла в кімнати при топці каміна, так і при топці печі. Холодне повітря надходить у камін через нижні вентиляційні отвори, нагрівається і виходить у приміщення через верхні бічні отвори. Зведення димоходів в одну трубу дозволяє одночасно експлуатувати камін та піч. Паливник печі вміщує поліна довжиною до 50 см. Дверцята чищення в сушильній камері одночасно служить вентиляційним отвором.

1-й ряд - суцільний. Його кладуть, починаючи з рівня статі. На цьому етапі важливо дотриматися прямокутності і горизонтальності кладки і витримати вказані на кресленні розміри.

2-й ряд. Кладку починають із встановлення дверцят чищення, піддувала паливника варильної печі та каміна. Починають формувати горизонтальні вентиляційні канали каміна. Тут і далі на кресленні штрихуванням суцільними тонкими лініями показаний скіс зверху цегли.

3-й ряд. Починають формуватиперший горизонтальний канал димоходу варильного печі.

4-й ряд. Перекривають горизонтальні вентиляційні канали каміна і встановлюють решітку колосника топливника печі. Тут і далі на порядку тонкою лінією перекреслено цеглу, що встановлюються в попередньому ряду (в даному випадку - на ребро).

5-й ряд. Встановлюють духовку. Між нею і топкою викладають вогнетривку цеглу на ребро. Верх цегли в топці по обидва боки колосника зрізають під кутом (зазначено штрихуванням суцільними тонкими лініями). Також під кутом зрізають цеглу на переході у перший вертикальний димовий канал.

6-й ряд. Встановлюють топкові дверцята і колосникові грати каміна. Зрізають низ цегли, встановлених вздовж духовки (тут і далі на порядку такий зріз показаний штрихуванням тонкими пунктирними лініями).

7-8 ряди. Починають формувати внутрішні стінки каміна з вогнетривкої цегли. Верх цегли з обох боків від колосникових грат каміна зрізають під кутом.

9-й ряд. Духовку зверху покривають шаром глини у суміші з азбестом. Між духовкою та топкою верх вогнетривкої цеглини зрізають під кутом.

10-й ряд. Після укладання ряду встановлюють зверху чавунну плиту. Зовнішнє ребро печі прикривають сталевим куточком.

11-й ряд. Низ цегли стінки варильного камери зліва від чавунної плити зрізають, щоб утворити температурний зазор між плитою та цеглою. Після укладання ряду зазор між плитою та цеглою заповнюють розчином на основі глини та азбесту.

12-й ряд. Встановлюють дверцята чищення і починають формувати нижній перехід між другим і третім вертикальними каналами димоходу з товщиною стінок в 1/4 цегли.

13-й ряд. Починають формувати нахил задньої стінки каміна, зрізавши під невеликим кутом торці опорної цегли,утворюють бічні стінки каміна.

14-й ряд. За шаблоном формують склепіння порталу каміна із зрізаних під трапецію цегли.

15-й ряд. Завершують склепіння порталу із зрізаних під кутом цегли. З боку варильної печі кладуть два куточки з нержавіючої сталі. Формують другий та третій вертикальні канали димоходу. Заокруглюють низ цегли, що встановлюється між ними. Починаючи з цього ряду, для формування камінного зуба стісають низ цегли передньої стінки димоходу каміна.

16-й ряд. Простір над чавунною плитою перекривають листом з жерсті з отворами діам. 8 мм із кроком між ними 50 мм. Лист жерсті вздовж стіни димоходу для твердості загинають вниз на 10 мм.

17-й ряд. Встановлюють дверцята сушильної камери. Камінну полицю накривають ретельно обробленою дерев'яною дошкою. Зрізають низ бокової цегли димоходу каміна.

18-й ряд. Завершують формування камінного зуба. Зрізають верх цеглини між першим і другим вертикальними каналами димоходу печі.

19-й ряд. Встановлюють дверцята чистки-витяжки сушильної камери передньої стінки димоходу каміна.

20-й ряд. Над сушильною камерою кладуть три куточки: один - до передньої стінки, два, склавши вертикальними поличками один до одного, - через 12 см. Зрізають цеглу передньої та бічних стінок димоходу каміна.

21-й ряд. Закінчують формування вентиляційних каналів. Зрізають цеглу на виході із вертикального каналу.

22-й ряд. Встановлюють дверцята чищення. Перекривають вентиляційні канали, перший і другий вертикальні канали димоходу печі та починають формування горизонтального каналу. Зрізають верх цегли продовження горизонтального каналу. Зрізають низ цегли стін димаря каміна.

23-й ряд. Встановлюють засувку димоходу каміна. Зверху вздовж внутрішньої стінкигоризонтального каналу кладуть куточок та поперечні сталеві смуги перетином 30x3 мм.

24-й ряд. Перекривають вертикальний та горизонтальний канали димоходу печі. Зрізають низ цегли продовження димоходу печі.

25-й ряд. З боку варильної печі кладуть цеглу з напуском.

26-й ряд. Зрізають низ цегли зведення каналу димоходу каміна.

28-31 ряди. Зрізають низ бічної цегли димаря печі та каміна.

32-й ряд. Встановлюють загальну засувку димоходу.

1. Цегла червона - 750 шт.
2. Цегла вогнетривка - 55 шт.
3. Духовка розміром 450x350x250 мм – 1 шт.
4. Засувка розміром 130x250 мм – 2 шт.
5. Ґрати колосникові розміром 250x220 мм - 2 шт.
6. Плита чавунна двоконфоркова розміром 710x410 мм - 1 шт.
7. Дверцята: топкова 270x220 мм - 2 шт.; піддувальна 270x140 мм - 2 шт.; для чищення 140x130 мм - 4 шт.

---
