Підключення Multitronics RC-700

Всім привіт, сьогодні я підключив свій БК Мультитронікс він у мене і раніше стояв, просто треба було зняти, так як приїжджав покупець дивитися машину, але машина на жаль йому не сподобалася, вирішив поставити назад.

Зараз розповім як можна підключити за скороченою схемою (якщо будуть питання щодо встановлення, звертайтеся я підкажу)

УВАГА!Є можливість підключити дроти від БК на пряму до сигнальних дротів показання тахометра, часу упорскування палива, швидкості машини - від цього дані будуть виводиться на екран з мінімальною затримкою, що добре вплине на точність показань та обчислення витрати та пробігу. У моєму ж способі підключення всі дані в БК надходять з мізків, але із затримкою.

І так, нам треба підклюїти кілька дротів:

1. Плюс АКБ (від магнітоли); 2. Земля (від магнітоли); 3. K-лінія (від мозку); 4. Габарити (від кнопки аварійки); 5. Замок запалювання (від приладу).

ви напевно помітили, що я не вказав провід датчика рівня палива, але це так. тому що підключивши до штатного датчика, я отримав би ті ж дані які показує стрілка. Для точного залишку в баку я користуватимусь функцією БК "бак розрахунковий".

Необхідно так само буде замкнути в діагностичному роз'ємі проводи TE2 і E1.

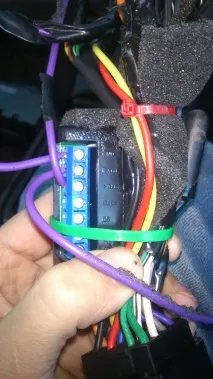

Я зняв пластик центральної консолі для того, щоб було максимально зручно працювати. Насамперед треба підключити дроти до цієї колодки

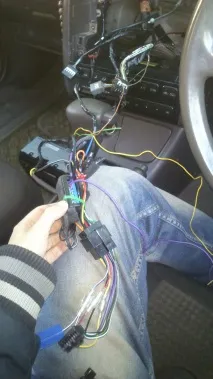

Плюс і мінус я взяв з дротів магнітоли, а K-лінію я взяв з дроту який підключається до мізків

---
