У вогнегасниках порошкових (ВП) вогнегасною речовиною є порошкові склади. Механізм гасіння порошковими складами обумовлений низкою чинників. Він заснований на розведенні пального середовища газоподібними продуктами розкладання порошку, охолодженні зон горіння. Важливу роль відіграє виникнення ефекту вогнеперегороджувача, зумовленого проходженням полум'я між частинками струменя порошку. Має значення також пригнічення хімічних реакцій в полум'ї.

Коефіцієнт заповнення ВП змінюється не більше 0,8 – 0,9.

Порошкові вогнегасники є універсальним засобом пожежогасіння та призначені для гасіння пожеж класів А, В, С та електроустановок (під напругою до 1000 В). Вони використовуються для захисту від пожеж житлових приміщень, громадських та промислових споруд, транспорту та інших об'єктів.

До недоліків ВП відносяться стеження порошку, а також зниження тиску газу в закачувальних вогнегасниках.

Для пожежогасіння застосовують переносні та пересувні ОП. За способом витіснення порошку з вогнегасника їх класифікують на закачувальні (з), балончикові (б) та газогенераторні (г). У переносних ВП застосовуються всі три способи витіснення порошку, а в пересувних - використовується тільки закачування газу, що витісняє.

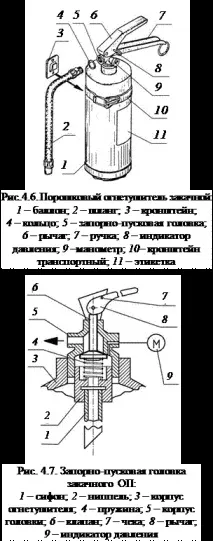

Закачувальний переносний ВП представлений на рис. 4.6.

нього витісняючого газу і відкривати канали для виходу з вогнегасника порошку, що гасить.

Принципова схема за- порно-пускового пристрою за- качних ВП представлена на рис. 4.7. У вихідному положенні тиск закачаного в ГП газу вимірюється індикатором9. Розмір витоку для закачувальних вогнегасників має перевищувати 10 % на рік від робочого тиску. Для подачі порошку на гасіння необхідно витягнутичеку7і натиснути на важіль8. Кулачок натисне на клапан 6 і перемістить його вниз. При цьому стиснеться пружина4і порошок по сифонній трубці надійде в камеру пружини4і каналом в корпус5на гасіння. Якщо відпустити важіль8, то пружина4притисне клапан до його сідла і подача порошку припиниться.

Пересувні ОП мають дві конструктивні особливості. Вони вміщують 50 або 85 кг порошку, тому встановлюються на двох- колісному візку. Крім того, для заповнення газом, що витісняє, балона вогнегасника в його кришці закріплений спеціальний зарядник. Він є зворотним клапаном з пружиною, змонтованою в штуцері, що закривається кришкою з різьбленням.

ВП з балончиком стиснутого газу (б). Ці вогнегасники на відміну від ВП (з) мають у запірно-пусковій головці вбудований балончик з газом, стислим до 15 МПа (рис. 4.8). При натисканні на важіль5голка6проколе мембрану2і газ балончика надійде в корпус вогнегасника каналами в ніпелі3. Стиснутий газ надходитиме також і в сифонну трубку, розпушуючи порошок, змушуючи витіснятися його в шланг, а потім в стовбур. У місці з'єднання сифонної трубки зі шлангом встановлена захисна мембрана з поліетиленової плівки. Вона руйнується під тиском 0,3 - 0,4 МПа і запобігає попаданню вологи всередину вогнегасника.

Стовбур ВП дозволяє випускати порошок весь відразу або частинами. Для цього необхідно періодично відпускати ручку, пружина якої закриє ствол. Для пожежогасіння застосовують переносні і пересувні ОП. Їх позначення включає абревіатуру та цифри. Цифри приблизно означають кількість порошку (в кг). Наприклад, ОП-2(з) або ОП-5(б). У першому випадку вогнегасник порошковий закачувальний (з), у другому – з балончиком (б).

Деякі параметри технічних характеристик ВП представлені у табл. 4.5.

Вогнету-шителі	Кількість порошку, кг	Клас пожежі та розмір модельного вогнища	Час подачі порошку, з	Довжина викиду, м	Маса ВП
Переносні Пересувні	0,85 - 12 42,5 - 85	1А, 13В - 4А, 144В 6А, 23В - 10А, 233В	5 – 30 25 – 45	3 – 5	2,5 - 20,5 100 - 200

Пересувні ВП встановлюють на візках. Всі ВП працездатні при температурах повітря від -40 до +50 С.
