До складу апарату АУЗМ входять такі блоки та вузли (рис. 8.1): ІП - джерело живлення; БВО-блок допоміжних операцій; БК-блок кінцевих діодів; БКЗ - блок контролю заземлення; БП1-БП8 - приймальні блоки; БПС - блок попереджувальної сигналізації; БР1, БР2 – блоки реле; БУ1, БУ2, БУЗ - блоки управління відповідно комбайном, лебідкою, конвеєром; ІА – випромінювач акустичний. Блоки містяться в циліндричному корпусі, розділеному діафрагмою на апаратну камеру та камеру вводів. Остання має два кабельні введення діаметром 30 мм і шість вводів діаметром 25 мм (рис. 8.2).
В апаратній камері на висувному шасі розташований виїмний блок, що складається з двох шарнірно з'єднаних панелей - комбайна і конвеєра. На виїмному блоці встановлені приймальні блоки, блоки керування, блоки реле, контролю заземлення, допоміжних операцій та попереджувальної сигналізації (у модифікації АУЗМ-2 останній відсутній). На кришці апаратної камери, що відкидається, розташовані світлодіодні індикатори, перемикач вибору пункту управління конвеєром, перемикач реверсу конвеєра і кнопка перевірки апарату.
Камера вводів призначена для комутації іскробезпечних ланцюгів за допомогою прохідних затискачів, що знаходяться на діафрагмі. У нижній частині корпусу відсік для джерела живлення, а збоку знаходиться камера блокувального роз'єднувача з одним кабельним введенням діаметром 30 мм. Блокувальний роз'єднувач призначений для відключення мережі живлення.
Індикатори оперативної інформації мають таке призначення (рис. 8.3).
Мал. 8.1. Структурна схема АУЗМ: 1 - конвеєр; 2 - лебідка; 3 - комбайн; 4 - насос зрошення; 5 - АВ
Мал. 8.2. Апарат управління АУЗМ
HI-Н4 -індикатори готовності пускачів. Розташовані на кришці, що відкидається, в середньому ряду: Ш — «Пускувач комбайн», 42 — «Пускувач
лебідка», НЗ - «Пускувач конвеєр 1», Н4 - «Пускувач конвеєр 2». Світіння цих індикаторів означає, що пускачі перебувають під напругою та готові до роботи.
Н5 – індикатор «Мережа». Розташований на кришці у верхньому ряду. Його світіння свідчить про наявність постійної напруги 24 В, що живить функціональні блоки апарату.
Н6, Н7, Н8 – індикатори стану блок-контактів контакторів пускачів. Розташовані на кришці, що відкидається, в середньому ряду: Н6— «Комбайн ВК», Н7 — «Лебідка БК», Н8 — «Конвеєр БК». Світіння індикатора - доказ замкнутого стану блокконтакту пускача відповідного механізму. Світіння індикатора стану блок-контакту та погаслий індикатор готовності пускача позначають, що пускач механізму включений.
Н10, Н13-Н16-індикатори управління. Розташовані на кришці в нижньому ряду: Н10 - "Конвеєр Стоп з ПМК", Н13 - "Конвеєр Стоп 1", Н14 - "Конвеєр Стоп 2", Н15 - "Конвеєр Стоп з лави", Н16 - "Комбайн Стоп". Індикатор, що світиться, сигналізує про натискання кнопки «Стоп» або про наявність несправності в ціці дистанційного керування. Наприклад: світиться
І 9 - індикатор «РКС». Розташований на кришці у верхньому ряду. Світіння індикатора сигналізує про включення реле-повторювача РКС (реле контролю сигналу).
індикатор ланцюга управління НЮ «Конвеєр Стоп з ПМК» — натиснута кнопка «Стоп конвеєр» на пульті машиніста комбайна ПМК, або стався обрив (коротке замикання) ланцюга дистанційного керування або несправний блок приймального БПЗ.
Одночасне свічення індикаторів ланцюгів управління НЮ «Конвеєр Стоп із ПМК» та Н16 «Комбайн Стоп» сигналізує про те, що на ПМКнатиснуто кнопку «Стоп аварійний».
НІ – індикатор «Земля». Розташований на кришці у нижньому ряду. Починає світитися зі збільшенням опору ланцюга заземлення понад 100 Ом, при обриві чи короткому замиканні ланцюга дистанційного керування комбайном, натиснутою кнопці «Стоп комбайн» на ПМК.
Н12 - індикатор "КДК", розташовується на кришці в нижньому ряду. Світиться, коли спрацьовує апаратура КДК.
Н17 - індикатор "АВ". Встановлюється на кришці у верхньому ряду. Його свічення показує, що натиснуто кнопку «Стоп АВ» на абонентському посту зв'язку по лаві.
Перемикач вибору пункту управління конвеєром S2 «Пункт управління конвеєром», перемикач реверсу конвеєра SJ «Реверс» і кнопка перевірки апарата S3 «Перевірка» розташовуються на кришці апаратної камери, що відкидається. Увімкнення конвеєра можна проводити з одного з трьох пунктів керування залежно від положення перемикача S2. Для керування конвеєром з пульта машиніста комбайна перемикач-S2 має бути встановлений у положення «ПМК». При керуванні з кнопкового посту 1 перемикач S2 повинен бути встановлений у положення «Піст 1», з кнопкового посту 2 — в положення «Піст 2».
Зупинити конвеєр можна кнопкою «Стоп» з будь-якого поста керування конвеєром, незалежно від положення перемикача S2. Перемикач S2 має п'ять положень: перші три - це пункти керування конвеєром, четверте та п'яте положення перемикача S2 спільно з кнопкою S3 "Перевірка" забезпечують перевірку каналів комбайна та конвеєра в апараті. Кнопка S3 служить для зняття блокування після спрацювання апаратури контролю дволанцюгового конвеєра КДК.
Пристрій функціональних блоків наводиться нижче.
Джерело живлення. ІП виконаний у вигляді нероз'ємної (опломбованої)конструкції, за межами якої поліпшення охолодження знаходиться блок транзисторів, закріплений всередині на корпусі апарату. Підключення живлення здійснюється через клемник, а вихідних ланцюгів через роз'єм РП10-42.

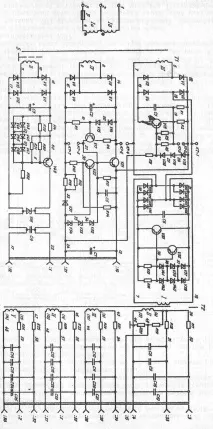

Мал. 8.4. Електрична принципова схема джерела живлення
Електрична схема джерела живлення ІП (рис. 8.4) містить трансформатори, силовий 77 та вихідний Т2. Т1 має три вихідні обмотки, від яких живляться один канал змінного струму і два канали постійного струму. Вихідний трансформатор Т2 має п'ять вихідних обмоток, від яких отримують іскробезпечну напругу змінного струму ланцюга дистанційного керування.
Канал змінного струму з вихідним ланцюгом 18-7 живить первинну обмотку вихідного трансформатора Т2 і включає обмежувач струму на транзисторі V13 і паралельний стабілізатор напруги на транзисторах V35 і V36.
Канал постійного струму з вихідним ланцюгом 22—17 служить для живлення іскробезпечною напругою функціональних блоків, що мають вихід з оболонки апарату, і включає в себе діодний випрямляч, стабілізатор напруги на транзисторі V49 та стабілітроні V16 та елементи іскрозащші. Канал постійного струму з вихідним ланцюгом 12-24 живить стабілізованою іскронебезпечною напругою функціональні блоки і включає в себе діодний випрямляч, стабілізатор струму на транзисторі VI7, стабілізатор напруги
на транзисторі V21 та вузол захисту від короткого замикання на транзисторі V22.
Вихідний трансформатор Т2 призначений для гальванічної розв'язки ланцюгів дистанційного керування. Його вихідні ланцюги ідентичні.
Блок кінцевих діодів. Блок БК використовується в ланцюгах керування комбайном та конвеєром і розташовується в пульті машиніста комбайна. Блок Б До містить чотиринапівпровідникових діодів, поміщених у пластмасовий корпус і залитих епоксидним компаундом. БК входить до комплекту ЗІП апарату.
Приймальний блок. БП містить два реле, зашунтованих діодно-ємні шунтами і електролітичними конденсаторами. Елементи розміщуються в заклепаному пластмасовому корпусі і мають виходи на роз'єми. Блоки БП1 - БП8 взаємозамінні.
Блок керування (рис. 8.5). БО містить реле К1, реле часу К2, реле відключення КЗ та транзисторний ключ V14. Якщо подати напругу живлення на блок БО (плюс джерела на вхід 1с, мінус джерела на вхід 7с), то реле К1 та К2 будуть відключені, реле КЗ включено, конденсатори СЗ, С4 та С5 заряджені до напруги живлення. При підключенні мінуса джерела живлення на відповідний вхід блоку відбудеться наступне: при подачі живлення на вхід 6с включиться реле К1, на вхід За - з витримкою часу 6-15 з включиться реле К2, на вхід 8с - відключиться реле КЗ з витримкою часу 3-5 с, на вхід 4с - відключиться реле КЗ з витримкою часу 3-5 с, на вхід 9а - відключиться реле КЗ без витримки часу, на вхід 8а - при включеному реле К2 відключиться реле КЗ з витримкою часу 3-5 с, на вхід 5а - Не можна відключити реле КЗ по входах 8с, 4с і 8а.
Схема реле часу на транзисторі V5 дозволяє зробити протягом 5 з повторне включення реле К2 без витримки часу. Замикаючі контакти реле 1(1 і реле К2 блоків БО включені в ланцюги управління пускателями. Блоки БО1, БО2, БУЗ взаємозамінні.
Блок контролю заземлення. БКЗ містить компаратор, транзисторні ключі, виконавче реле та вимірювальний міст змінного струму. Зразкове плече мосту складається з резисторів, включених паралельно вихідний обмотці джерела живлення, а вимірювальне плече включено жила кабелю, в якій контролюєтьсяопір ланцюга заземлення, і кінцевий діод, розташований у пульті машиніста комбайна. Живлення моста здійснюється змінною напругою 36 частотою 50 Гц від вторинної обмотки вихідного трансформатора Т2 джерела живлення; живлення транзисторних ключів і виконавчого реле - джерела постійного струму (ланцюга 3, 4).
При живленні моста змінним струмом у його зразковому та вимірювальному плечах протікають струми, які створюють різні падіння напруги на входах компаратора. На виході компаратора з'являється змінна напруга частотою 50 Гц, яка подається на транзисторні входи ключів. Виконавче реле К2 вмикається. Коли опір заземлення ланцюга вище 100 Ом, на виході компаратора з'явиться негативна напруга. Перемикання транзисторів припиниться і виконавче реле відключається.
Блок допоміжних операцій. Блок БВО містить блок реле швидкості БРС із вихідним реле, транзисторний ключ із вихідним реле, реле-повторювач РКС та вузол двостадійного відключення автоматичного вимикача.
Блок попереджувальної сигналізації. БПС містить генератор коливання частоти, що складається з двох мультивібраторів і реле контролю сигналу. Один мультивібратор задає ритм гойдання, а інший генерує по черзі звукові частоти, які по ланцюгах дистанційного керування комбайном надходять на акустичні випромінювачі.
Акустичний випромінювач. ІА змонтований у пластмасовому корпусі, де є два паралельно підключені викликові прилади ВП-1 і кнопка «Стоп блокувальний». Викличні прилади підключені до ланцюгів дистанційного керування через конденсатори розділів. Кнопка «Стоп блокувальний» має один контакт, що розмикає і один замикає.
Реле блоки. Блок БР1 містить п'ять реле типу РЕМ-34. Три реле - повторювачіблок-контактів пускачів (БР1-К1, БР1-К2, БР1-КЗ) служать для гальванічної розв'язки іскробезпечних зовнішніх та іскронебезпечних внутрішніх ланцюгів апарату. Реле БР1-К4 та реле БР1-К5 використовуються в логічній частині схеми. Блок реле БР2 містить три реле типу РЕМ-32.
