Протипіхотна міна Шпрінгміна 35 (Sprengmine 35 (S.Mi. 35))
За твердженням В. Флейшнера міна називалася як Schuetzenmine 35 (S-Mine 35), однак у переважній більшості джерел вона називається як показано в заголовку. Ще одна назва цієї міни, що зустрічається в німецьких джерелах - Schrapnell-Mine 35. Під назвами "Німецька шрапнельна міна зр. 35 р.", "Німецька протипіхотна міна S", "Німецька протипіхотна міна SMi" вона вказується в радянських довідниках часів Другої Світової війни. Принаймні читачеві слід знати всі можливі варіанти назви.
Міна протипіхотна осколкова кругової поразки, що вистрибує. Призначена для виведення з ладу особового складу супротивника. Поразка людині (або декільком одночасно) наноситься металевими або металокерамічними кульками (шрапнеллю), розміщеними між стінками великого та малого циліндрів усередині склянки, та уламками циліндрів.
Вибух відбувається на висоті 0.5-1.5 м. від поверхні землі після підкидання її пороховим вишибним зарядом, який спрацьовує через 4.5 секунд після того, як солдат противника, зачепившись ногою за дротяну розтяжку мимоволі висмикне бойову чеку одного з двох підривників натяжної дії Z 42 (ZZ 42 на знімку похилі вправо і вліво, лівий з них ZZ 35 в бойовому положенні(відсутня запобіжна чека і не прив'язана дротяна розтяжка), правий ZZ 42 (також у бойовому положенні, але мотузкова розтяжка прив'язана до вибуху) або настане на натискний підривник типу S Mi Z 35 (на знімку вертикальний в центрі, а на малюнку нижче праворуч; добре видно запобіжний чека) або електричний натискнийпідривник E S Mi Z 40.
Згідно з радянським довідником "Мінно-підривні засоби противника" видання 1943 р. міна також може використовуватися, як керована, для чого в гніздо підривника вставляється електродетонатор замість підривника.
Всього було випущено цих мін 1938 - 43.07 тис., 1939 - 345 тис., 1940 - 797,8 тис., 1941 - 353,6 тис. 1942 - 1 мл. 625,7 тис., 1943 - 2 мл. 966,2 тис., 1944 р. – 3 232,8 тис. (S.Mi. 35 та S.Mi. 44), 1945 р. – 193,0 тис. (S.Mi.35, S.Mi. 44 і S.Mi.45)
Міна від початку випускалася у двох варіантах, як натискної дії (з підривником натискної дії S Mi Z 35) і як міна натяжної дії (з підривником натяжної дії ZZ 35). При цьому використання перехідного елемента трійника, як показано на верхньому знімку, дозволяло робити комбіновану установку (натяжна-натискна).
Хоча, навряд це варто визнати доцільним, т.к. швидше за все, перш ніж солдат настане на натискний підривник, він напевно вже зачепиться за натяжний дріт або побачить дротяні розтяжки. І це використання двійника для розтягування дротів у дві сторони доцільно, т.к. збільшує ймовірність поразки, хоча збільшує вдвічі витрата підривників і збільшує час встановлення однієї міни.
У шпрингмінах також як підривник натяжної дії застосовувався терковий запалювач для вогнепровідного шнура Zuendschnuranzuender 29 (ANZ 29) з мотузковими розтяжками. При цьому він вгвинчувався в спеціальний детонатор, який у свою чергу вкручувався в гніздо підривника або в двійник. Однак запалювач відрізнявся ненадійністю і при намоканні від роси або при неенергійному натягу мотузки не спрацьовував.
На знімку зліва терковий запалювачZuendschnuranzuender 29 (ANZ 29) На малюнку вище на лівій міні два запалювача Zuendschnuranzuender 29 (ANZ 29) з детонатором як підривник натяжної дії.
Натискний підривник S Mi Z 35 (видний на верхньому знімку вертикально, що стоїть) застосовувався як самостійно, так і в поєднанні з двома натяжними підривниками ZZ 35 або ZZ 42.
На знімку праворуч ZZ 35 у розрізі. Підривник ZZ 42, майже повна копія радянського підривника МУВ (за винятком гільзи, яка в німецькому підривнику робилася не з металу, а з бакеліту та чека використовувалася універсальна, тобто вона мала вигляд Т-подібної чеки з петелькою для роботи як витяжна чеки), він простіше за конструкцією, ніж ZZ 35, але і більш небезпечний в обігу.
Також міг застосовуватися підривник дії обриву Zu ZZ 35, який спрацьовував і як звичайний натяжний, і при обриві або перерізанні натяжного дроту.
Для установки міни в різних варіантах вона комплектувалася двома перехідниками, один з яких (двійник) дозволяв використовувати одночасно два підривники натяжної дії (на малюнку вище зліва), а другий (трійник) дозволяв загвинчувати одночасно три підривники (на знімку зверху), завдяки чому одна і та сама міна могла спрацьовувати від натягу, натиску або обриву натяжного дроту.
Пізніше, в 1940 році з'явився підривник E S Mi Z 40 натискної дії, який передавав електричний імпульс на електрозапальник (петарду), що знаходиться в корпусі підривника. Елементу харчування не мав. При натиску на вусики підривника плунжер руйнував ампулу з кислотою, яка, проливаючись на спеціальний склад, утворювала гальванічний елемент. Крім того, підривник комплектувався спеціальним перехідним пристроєм, який дозволяв підключати за допомогою проводів доцентральному підривнику E S Mi Z 40, розташованому на міні ще до 18 підривників цього ж типу, розташованих за кілька метрів від міни. Це дозволяло одній міні контролювати всю область поразки.
Зрідка зустрічаються міни з натискним підривником DZ 35. Цей підривник не призначався для міни S.Mi.35, а використовувався у різноманітних допоміжних мінах. Однак, очевидно, при нестачі штатних підривників міг використовуватися і цей.
Шпрингміна складається з металевої склянки (1) на дні якої розміщується вишибний пороховий заряд, великого (2) і малого (3) сталевих циліндрів, між якими засипається шрапнель - 320-340 металевих кульок (5), збірки (6), що складається з верхньої і нижньої кришок, з'єднаних центральною запальною трубкою (8) і трьома трубками для запалів (7) у металевих трубочках (вони є кріпильними елементами), трійника (4) або двійника і заряду вибухової речовини.
При збиранні міни (це може відбуватися на складальному заводі або безпосередньо у військах) на нижню кришку знизу кріпився 50 грамовий заряд чорного пороху і вся збирання зі знятою верхньою кришкою опускалася в склянку (є варіант міни з додатковим отвором на верхній кришці для засипки ВВ отвір також закривався різьбовою заглушкою). Потім у склянку опускаються великий та малий циліндри. Простір між ними заповнюється шрапнеллю (при відсутності шрапнелі можуть використовуватися будь-які металеві дрібні предмети -цвяхи, шурупи, голки, гайки, гвинти. Після цього внутрішній об'єм малої склянки засипається порошкоподібною вибухівкою (аміачно-селитрені ВР, порошкоподібний речовиною У трубочки для запалів опускаються капсулі-детонатори №8 дульцями вниз
Потім на місце встановлюється верхня кришка і пригвинчується трьома гвинтами-заглушками і центральну трубку нагвинчується гайка. Таким чином, великий та малий циліндри виявляються затиснутими між верхньою та нижньою кришками утворюючи бойовий снаряд міни. Але цей бойовий снаряд може вільно вийматися зі склянки. Для герметизації стик між снарядом та склянкою доцільно заливати парафіном, смолою чи іншим герметиком. Міни, зібрані на заводі, досить герметичні і заливки стику не вимагають.
Міна встановлюється в грунт так, щоб верхня площина корпусу, була врівень із землею і вище за рівень землі, залишався б тільки підривник (підривники) натяжної дії. Якщо використовується підривник натискної дії, то частина підривника повинна бути прикрита землею.
У зимову кампанію 1941-42рр. на Східному фронті відзначалися численні випадки, коли внаслідок вмерзання в ґрунт частина мін вибухає, не вилетівши з землі, або ж піднявшись на недостатню висоту. Німецькі солдати знайшли простий вихід - міну не закопували в ґрунт, що в умовах мерзлого ґрунту часто було просто практично неможливо, а прив'язували до забитого в ґрунт металевого стрижня.
При спрацьовуванні підривника форс полум'я займає пороховий сповільнювач, який через 4.5 сек. по центральній запальній трубці підпалює вишибний заряд. Останній, спалахнувши, викидає на висоту 0.5-1.5 метра бойовий снаряд міни, що складається зі складання, двох циліндрів та шрапнелі. У цей час відбувається горіння порохових стовпчиків-сповільнювачів у всіх трьох дистанційних запалах (аналогічно, як це відбувається в українській гранаті Ф-1). Як тільки в одному з них полум'я досягає капсуля-детонатора, останній вибухає, викликаючи вибух основного заряду ВР. ТриДистанційні запали в міні існують для підвищення надійності міни.
У разі вмерзання в ґрунт і внаслідок цього неможливості підйому міни на висоту, вибух основного заряду відбувається все одно. Однак при цьому радіус ураження різко зменшується. Тому, в подібних ситуаціях міну рекомендується встановлювати не в ґрунт, а на ґрунт, прив'язуючи її до вбитого в ґрунт кілочка.
За твердженням В.Флейшнера дальність розльоту шрапнелі та уламків становить до 100 метрів, але радіус ураження не перевищує 25 метрів.
Згідно з радянським довідником "Мінно-підривні засоби противника" окремі шрапнелі та уламки корпусу можуть розлітатися на відстань до 150 метрів, зберігаючи вражаючу здатність до 80 метрів.
Тактико-технічні характеристики міни S. Mi. 35Тип міни. протипіхотна осколкова стрибка кругового ураження Матеріал корпусу. метал Маса міни. 4.1-5 кг. Маса вибухової речовини (тротил, амоніт, амонал, шнейдерит). 180-450 гр. Маса вишибного заряду (димний порох). 50 гр. Кількість вражаючих елементів (кульки). 320-365 Діаметр корпусу. 102 см. Висота (по корпусу). 12.8 см. Діаметр зони натискного датчика цілі. 5 см. Довжина одного натяжного датчика мети. 16 м. Чутливість: -натискного датчика мети. 2-5 кг. -натяжного датчика цілі. 3-5 кг. Радіус поразки. 15-20 м. Час приведення в бойове становище. миттєво після видалення запобіжної чеки Температурний діапазон застосування. -30 - +40 градусів Застосовувані підривники. ZZ 35, S Mi Z 35, S Mi Z 44, Zu ZZ 35, E S Mi Z 40, ZZ 42, DZ 35
При встановленні в сніг або болотистий грунт використовуються як підкладка квадратні шматки фанери розміром 25х25 см.
Термін бойової роботи міни необмежується. Самоліквідатором міна не оснащується. Елементів невиймання та необезшкоджуваності не має. Однак знешкодження міни не дозволяється внаслідок особливо високої чутливості підривників.
Нині немає і ніде на озброєнні немає. Можлива наявність невеликих запасів у країнах Індокитаю, Африки, Югославії, Албанії, Греції, Туреччини.
Міни цього набули досить стала вельми поширеною. Достатньо назвати радянські ОЗМ-3, ОЗМ-4, ОЗМ-72, американську М16А1 та М16А2.
Назва Sprengmine (Шпрінгміна) дано, виходячи з принципу її дії. Дослівний переклад з німецької - "міна, що скаче", дослівно "скачокміна". Серед бійців Червоної Армії ця німецька міна була широко відома під назвами "Шпрінгміна" або "Міна-жаба".
Як шрапнелі до війни використовувався свинець та його сплави з сурмою, оловом, міддю. Під час війни широко почали застосовувати сталеві кульки від зношених шарикопідшипників, наприкінці війни все частіше зустрічалося заповнення подрібненим металом, металокерамікою і навіть подрібненим гранітом чи базальтом.
Треба сказати, що європейські країни та США у двадцяті-тридцяті роки мало приділяли уваги мінній зброї, т.к. міни це доля більш слабкої сторони. Німеччина ж, обмежена у засобах збройної боротьби Версальським договором, приділяла мінам чимало уваги.
На знімку праворуч міна S.Mi. 35 з детонатором тиску S.Mi.Z. 35.

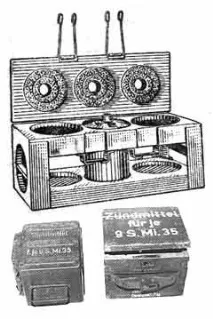

Міни S.Mi. 35 укладалися по три штуки у металевий або дерев'яний каркас. Комплектуючі мін (підривники, запали, трійники, розтяжки, ключі) по 9 комплектів укладалися в металеві, пізніше (з 1943 р.) дерев'яні ящики.
Німецька фірма Hagenuk-Kiel до кінця 1939 року розробиламіну S.Mi 40, що вистрибує, яка повинна була бути більш легкою і герметичною. Проте, після випробування пробної партії 80 штук від її виробництва відмовилися.
У 1944 році з'явилася досконаліша модель міни під індексом S.Mi. 44, яка повністю збиралася заводі, т.к. війна показала, що військам ніколи і ніде займатися збиранням мін.
Вермахт також використовував під час підготовки оборони Атлантичного валу 1944 року трофейні французькі міни аналогічного типу під назвою S.Mi. 422 (f).
Усі підривники, що використовуються з міною S.Mi. 35 мали високу корозіостійкість та виготовлені, як і міни, дуже якісно. Тому, які виявляються в місцях установки, особливо в Африці, вони можуть бути повністю працездатні. Підривник E.S.Mi. Z 40 має три вуса і може бути легко прийнятий за механічний підривник. Це небезпечно, т.к. скло ампули за 60 років втратило механічну міцність і вона може зруйнуватися за найменшого струсу міни.
Якщо на місцевості виявлено одну міну, то дуже ймовірно, що поблизу є ще міни цього типу.
Нотатки на полях.Вкрай мало (якщо не сказати зовсім нічого) залишилося в історичних працях про Другу Світову війну сторінок, присвячених мінній війні. Два-три слова, у кращому разі абзац, ви знайдете в докладних описах операцій, битв цієї війни, навіть якщо міни дуже суттєво вплинули на результат битви, як це неодноразово бувало, скажімо, під час битв у Північній Африці.
І зовсім нічого не знайти про типи протитанкових і протипіхотних мін, що застосовувалися протиборчими сторонами.
