Ремонт дерев’яних балкових перекриттів

Дерев'яні балкові перекриття щорічно оглядають, починаючи з місць спирання балок, що несуть, на цегляні стіни. Якщо встановлено загнивання несучих дерев'яних балок, накату чи інших елементів, їх слід ремонтувати.

Виявлення ділянок дерев'яних перекриттів, схильних до загнивання

Стан балки, що несе, визначають по звуку після простукування її обухом сокири. Глухий звук свідчить про дефекти деревини. Обстежити її можна, просвердливши в ній отвори тонким свердлом, щоб не порушити структуру балки. В отворі буде видно деревину, що загнила або пошкоджена жучком.

Мал. 1. Виявлення ділянок дерев'яних перекриттів, схильних до загнивання: 1 - спирання балок; 2 – середина балки; 3 – дерев'яні лаги; 4 - дерев'яна підлога; 5 - штукатурка по дранці; 6 – дерев'яна балка; 7 – дерев'яний накат; 8 – засипка з піску.

Мал. 2. Кріплення балок стійками для заміни ділянок загнивання: 1 - дерев'яні балки, що вимагають посилення в опорній частині; 2 - прогін; 3 – стійки; 4 – лежень; 5 – рівень підлоги.

Різні способи зміцнення балок

При пошкодженні кінців лише однієї балки їх очищають від деревини, що загнила, і антисептують, а балку зміцнюють. Для цього підводять під неї дерев'яну стойку. При пошкодженні кінців кількох балок під них підводять раму те щоб кінці балок спиралися її ригелі.

Мал. 3. Встановлення парних накладок з боків балки: 1 - цвяхи; 2 – накладки; 3 - надламана балка.

Мал. 4. Встановлення накладок на пошкоджену балку знизу (а) та зверху (б): 1 - накладка; 2 – болти; 3 - надламана балка.

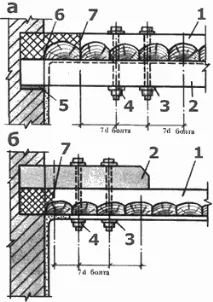

Мал. 5 . Зміцнення балок підбалками знизу (а) та зверху (б): 1 - балка перекриття; 2 - підбалка, що підводиться; 3 – шайба; 4 – болти кріплення; 5 - прокладкаіз просмоленої дошки; 6 – ослаблена частина балки; 7 – межа загнивання.

Посилити несучу здатність балки можна за допомогою:

підбалок, які ставлять зверху та знизу основної балки. Переріз підболок має бути не меншим за переріз основний, діаметри болтів — не менше 16 мм, відстані між болтами, а також від болта до кінця підбалки і до межі загнивання — не менше 7 діаметрів болта. Для підведення підболювання пошкоджену балку, як правило, вивішують, а в стіні пробивають гніздо, в яке знизу або зверху заводять підбалку. Отвори для болтів свердлять одночасно в підбалці та основній балці. На кінці болта ставлять 2 сильно затягнуті гайки, щоб унеможливити повисання балок;
дерев'яні накладки, які кріплять до основної балки болтами. При цьому переріз 2-х накладок у сумі має бути не меншим за переріз основної балки. При влаштуванні накладок необхідно по їх довжині розібрати накат і зняти черепні бруски;
кронштейнів, прикріплених до основних несучих стін. На ці кронштейни спирають дерев'яний ригель, що сприймає навантаження від кінців пошкоджених балок.

Мал. 6. Зміцнення кінця дерев'яної балки бічними накладками: 1 - підгнила ослаблена частина балки; 2 – межа загнивання; 3 – болти кріплення; 4 – основна балка; 5 – бічні накладки.

Мал. 7. Тимчасовий прогін на кронштейнах: 1 - кронштейн; 2 – болти; 3 – прогін.

Тріщину, надлом або перелом у балці виправляють дерев'яними накладками, які кріплять у пошкодженого місця металевими болтами. Накладки можна встановлювати знизу та зверху балки або з боків. Перетин накладок у будь-якому випадку має бути не меншим за товщину основної балки.

Пошкоджений гниллю накат перекриття, як правило, видаляють разом із утеплювачем. Несучібалки очищають, ремонтують і в необхідних випадках антисептують, прибивають черепні бруски та наново виконують накат.
