Ремонт китайської газової колонки Selena SWH-20-E3
Трохи відступлю від теми аудіо на нашому сайті і зроблю статтю з китайської колонки, але не акустичної, а газової, а точніше з її ремонту. Модель Selena SWH-20-E3. Як виявилося в інтернеті не так багато інформації щодо ремонту. Точніше вона є, але не та яка б допомогла. Інформація підійде все китайським колонкам, тому що всередині вони практично однакові.
Отже, почалися збої у роботі. Колонка довго не загорялася, іноді тухла і нарешті взагалі перестала вмикатися. Відразу змінилися батареї на нові, але результат нульовий.
Починаємо розбирання. Знімаємо ручки із регуляторів. Відкручуємо по парі гвинтів зверху та знизу. Обережно знімаємо передню панель та відключаємо роз'єм, що йде до екрану. Робоча колонка працюватиме без підключеного дисплея. Перед нами нутрощі.
Трохи про принцип роботи. Відкриваємо кран і створюємо тиск, який вичавлює мембрану, а вона у свою чергу штовхає шток. Шток тисне на планку мікро-тумблера, який замикає контакти та подає напругу на блок регулювання. З блоку напруга йде на:дисплей (загоряється та показує інформацію про роботу);реле (відкриває газовий клапан і газ починає надходити на пальники, до речі реле спрацьовує не від 3, що дають пара батарейок, а від 4,5, постійної напруги);датчики (вони включені послідовно і разом у робочому стані дають коротке за опором);електроди розпалювання (13000 В). У робочому стані колонка загоряється.

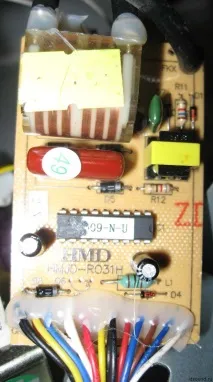

У моєму випадку не працювала електроніка, ніяка взагалі. Причина одна для всього. Розібрав майже все, зокрема й блок управління. Живлення плату при відкриванні крана приходить, тобто. ланцюжок батарейка-мікрик-плата робоча. Висновок – полетів блок управління, якийстоїть як підлога колонки. Але на вигляд все добре, нічого ніде не пригоріло, хіба що здохли мікросхеми, а їх не одна штука, та ще й з незрозумілим маркуванням.
І тут я повернувся до мікрика, один гвинт якого трохи поіржавів, але я цьому не надав особливого значення і як з'ясувалося пізніше я мав рацію. При натисканні – короткий. Але тут і розкрилася істина. Коротке було, але не 0 Ом, а більше, близько 10 Ом може іноді більше. Напруга на плату приходило, колонка була не підключена повністю, тому перевірити працездатність не міг, може поріг роботи сильно критичний від напруги 3 В. Замкнув дроти, що йдуть від мікрокрику і про диво - колонка запрацювала.
Мікрик був розібраний, усередині все було візуально добре, як і передбачалося, швидше за все через неякісне складання, внутрішні контакти погано притискалися і показували то 0 Ом, а то й більше, через що колонка працювала з перебоями. Викидати можна не поспішати, пропаявши всередині місце з'єднання ніжок і самих контактів, що рухаються.
Через рік:
Через рік після встановлення "нашого мікрика" колонка почала працювати з перебоями, напір води повинен бути дуже сильним, щоб мікрик спрацював. Вирішили купити герметичний мікроперемикач фірми “Omron”. Кнопка в новому перемикачі натискається набагато легше, і від цього розпал колонки відбувається за будь-якого тиску води. Сам мікрик герметичний, так що волога йому дарма.
