Ремонт основних елементів котла Нева Люкс 8224

Розбирання котла Нева Люкс 8224 та всі роботи з демонтажу основних вузлів виконуються тільки після повного відключення агрегату (він повинен бути вимкнений, повинні бути закриті крани на лініях теплоносія, води та газу, прилад повинен бути від'єднаний від електромережі).

Під час роботи з демонтажу необхідно злити теплоносій із котла.

Демонтаж блоку пальникового

Мал. 2. Демонтаж облицювання та передньої панелі котла Нева Люкс 8224

Для демонтажу пальника необхідно:

- відвернути 4 саморізи 1 (див. мал. 2) кріплення облицювання до нижньої панелі котла;

- відкинути кришку передньої панелі;

- відвернути два саморізи 3 і чотири саморізи 2 кріплення передньої панелі до облицювання;

- відкинути передню панель разом із кришкою донизу;

- зняти облицювання, потягнувши її вгору та на себе;

- відвернути 4 саморізи кріплення кришки герметизуючої. Зняти кришку, потягнувши її із зусиллям на себе. При складанні слід звернути увагу на правильне встановлення боковин кришки, які повинні увійти до паз на задній стінці котла.

Мал. 3. Демонтаж колектора

Мал. 4. Демонтаж пальника котла Нева Люкс 8224

Для демонтажу пальника і колектора, що входять до складу пальника, необхідно після зняття облицювання та кришки герметизуючої:

- відвернути два саморізи 1 (див. мал. 3) кріплення пластини 2 зі свічками і зняти пластину;

- відвернути чотири гвинти 4 кріплення колектора 3 до передньої опори пальника;

- ключем на 30 відвернути гайку 5 кріплення колектора до газової труби та зняти колектор;

- відвернути чотири шурупи 1 (див. Мал. 4) кріплення пальника до задньої стінки котла (по два з кожного боку) і зняти пальник.

- Складанняпроводиться у зворотній послідовності.

Демонтаж первинного теплообмінника котла Нева Люкс 8224

Мал. 5. Демонтаж труб

Мал. 6. Демонтаж теплообмінника

Щоб зняти теплообмінник, необхідно:

- перекрити запірні крани на трубах системи опалення перед котлом, злити теплоносій із котла (якщо запірних кранів немає, то злити теплоносій із усієї системи опалення);

- зняти блок пальниковий;

- від'єднати дроти від термореле;

- ключем на 30 відвернути дві гайки 1 кріплення труб до теплообмінника;

- ключем на 30 відвернути дві гайки 1 (див. мал. 5) кріплення штуцерів теплообмінника до кронштейнів задньої стінки;

- відвернути три саморізи 1 (див. мал. 6) кріплення планки 2 газовідвідного пристрою і зняти планку;

- Зняти теплообмінник, потягнувши його на себе.

Демонтаж циркуляційного насоса

Мал. 7. Демонтаж труби насоса

Щоб зняти насос, необхідно:

- перекрити запірні крани на вході в котел та виході з нього, злити теплоносій із котла (якщо запірних кранів немає, то злити теплоносій із усієї системи опалення);

- зняти облицювання та кришку герметизуючу з котла;

- ключем на 30 відвернути гайку 1 (див. мал. 7) кріплення труби, що йде від насоса, до штуцера теплообмінника і відвести трубу вбік.

- зняти скобу 2 (див. мал. 8) кріплення труби 1 з патрубка насоса і вийняти трубу вгору;

- відвернути на нижній панелі три гвинти кріплення насоса;

- від'єднати дроти з датчика тиску 4;

- від'єднати колодку 3 із проводами живлення насоса з роз'єму;

- праворуч насоса від'єднати штуцер манометра 5, витягнувши скобу 6 з корпусу насоса;

-витягти насос, потягнувши його із зусиллям вліво – вгору.

- Складання проводити у зворотній послідовності.

Мал. 8. Демонтаж насоса

Демонтаж вторинного теплообмінника котла Нева Люкс 8224

Мал. 9. Демонтаж вторинного теплообмінника

Щоб зняти вторинний теплообмінник, необхідно:

- зняти облицювання з казана;

- відвернути два гвинти 1 (див. мал. 9) кріплення теплообмінника до вузлів гідрогрупи;

- Витягти теплообмінник 2 через пристінну порожнину знизу котла за задньою панеллю.

- Складання проводити у зворотній послідовності.

При складанні слід звернути увагу на правильне встановлення ущільнювальних кілець (4 шт.) у корпусах гідрогрупи.

Розбирання триходового клапана котла Нева Люкс 8224

Мал. 10. Розбирання триходового клапана

Щоб розібрати триходовий клапан, необхідно:

- демонтувати вторинний теплообмінник;

- Витягти скобу 1 (див. Рис. 10) кріплення електродвигуна до корпусу триходового клапана і зняти електродвигун 2;

- відвернути два гвинти 3 фланця кріплення електродвигуна 4 до корпусу триходового клапана і зняти фланець кріплення електродвигуна 4;

- зняти втулку ущільнювальну 5 корпусу триходового клапана, потягнувши її із зусиллям убік;

- Витягти з корпусу деталі триходового клапана;

- усі деталі промити та змастити;

- Несправні деталі замінити.

- Складання проводити у зворотній послідовності.

Демонтаж клапана байпасу

Мал. 11.Демонтаж клапана байпасу

Щоб зняти клапан байпасу, необхідно:

- перекрити запірні крани на вході в котел Нева Люкс 8224 та виході з нього, злити теплоносій з агрегату (якщо запірних кранів немає, то злити теплоносій із усієї системи опалення);

- зняти облицювання з казана;

- відвернути гайку 2 (див. мал. 11), повернути трубу 1 і витягнути клапан байпаса з корпусу триходового клапана 3;

- Несправний клапан байпаса замінити.

- Складання проводити у зворотній послідовності.

Демонтаж розширювального бака

Мал. 12. Демонтаж труби розширювального бака

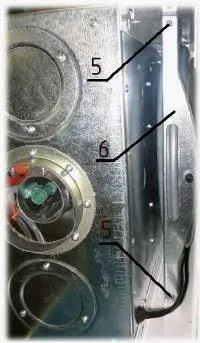

Мал. 13. Демонтаж розширювального бака

Щоб зняти розширювальний бак, необхідно:

- ключем на 22 відвернути гайку 1 (див. рис. 12) труби розширювального бака 4;

- ключем на 22 відвернути гайку 2 кріплення розширювального бака 4 до кронштейна 3;

- відвернути два гвинти кріплення 5 (див. рис. 13) верхнього кронштейна 6 до швелерів котла;

- зняти верхній кронштейн 6 і витягнути бак зі швелера, потягнувши його вгору.

- Складання проводити у зворотній послідовності.
