Револьвер Наган зр 1895 (Україна
Знаменитий 7.62-мм револьвер Наган, прийнятий на озброєння української армії у 1895 році, був розроблений у Бельгії і має довгу історію своєї появи та використання.
В 1878 на бельгійському підприємстві братів Наган старшим братом Емілем був розроблений 9.4-мм револьвер з УСМ подвійної дії Nagant M 1878, який прийняли на озброєння Бельгії. В 1883 для озброєння унтер-офіцерів і допоміжного складу бельгійської армії був створений варіант револьвера з УСМ одинарної дії - Nagant M 1883, а в 1886 молодший брат Леон Наган розробляє револьвер Nagant M 1878/1888, вдосконалюючи модель.
Крім Бельгії, револьвери Наган також отримали широке визнання і в арміях інших країн. До середини 1890-х років вони в різних модифікаціях (Nagant M 1884, M 1887, M 1993) були використані країн Європи під патрон калібру 7.5 мм і Латинської Америки під патрон калібру 11.2 мм. Однак на той момент серйозним недоліком конструкції револьверів Наган був прорив порохових газів між казенним зрізом стовбура і переднім торцем барабана.
1892 року Леон Наган створює семизарядну модель револьвера Нагана із системою обтюрації порохових газів. Він удосконалив зброю брата, втіливши найкращі риси моделей 1883 і 1886 років, а також запозичивши у льєжського зброяра Генрі Піпера систему обтюрації порохових газів - зокрема, насування барабана з патронами на ствол перед кожним пострілом.
Створення нового револьвера системи Наган збіглося за часом із зусиллями, зробленими Україною щодо вирішення питання про переозброєння своєї армії сучасними зразками особистої зброї самооборони, коли досить гостро постало питання про заміну застарілого штатного4,2-лінійного (10,67 мм) револьвера системи Сміт-Вессон. Військова українська комісія встановила, що «військовий револьвер повинен мати такий бій, щоб однією кулею на відстані до 50 кроків зупиняти коня. Якщо куля пробиває чотири-п'ять дюймових дощок, то сила бою тоді достатня». Для цього револьвер повинен був мати: масою 0,82 - 0,92 кг; калібром – 3 лінії (7,62 мм); простим несамовзводним ударно-спусковим механізмом; влучною купчастістю стрілянини на дистанції 35 - 50 кроків (25 - 35 м); початковою швидкістю щонайменше 300 м/с. Конструкція револьвера повинна бути простою у виготовленні, обслуговуванні, нечутливою до забруднення та надійною в експлуатації у скрутних умовах.
Оголошений конкурс на нову короткоствольну зброю української армії та потенційне гігантське замовлення викликало величезний інтерес у вітчизняних та зарубіжних виробників зброї. Було представлено кілька модифікацій існуючого револьвера Сміта-Вессона, револьвери та автоматичні пістолети, але основна боротьба розгорнулася між бельгійськими зброярами Генрі Піпером з моделлю револьвера М1889 та Леоном Наганом з М1892.
Наган, відчувши, що може отримати значний прибуток, адаптував свій револьвер до вимог українських військових. Модель Нагана зразка 1892 була переконструйована під 3-лінійний (7,62-мм) револьверний патрон. Разом зі зброєю зброяр представив і два варіанти набоїв з кулями масою 6 і 7 г, споряджених малодимним чорним порохом, т.к. система обтюрації газів вимагала спеціальної гільзи з подовженим дульцем, яке б закривало кулю повністю. Також, з урахуванням вимог використання УСМ одинарної дії, Нагану довелося свідомо погіршити конструкцію своєї зброї – він пішов уже уторованим шляхом, пристосувавшиконструкцію нового револьвера аналогічно переробці моделі 1878 в модель 1883, що виключало можливість самовзводної стрільби. У переробленій для несамовзводної стрілянини зброї для відкриття вогню необхідно було спочатку великим пальцем правої руки звести курок і тільки після цього натиснути на гачок.
Однак у конструкції револьвера Наган М 1892 виявлено безліч дрібних недоліків. Крім того, Леон Наган запропонував українській армії купити у нього патент на цей револьвер за 75 000 рублів. українські військові платити відмовилися, повернули бельгійцю револьвер та призначили повторний конкурс, визначивши премію у 20000 рублів за конструкцію револьвера, 5000 – патрона з бездимним порохом, а також отримання Україною всіх прав на модель-переможець, у тому числі і на виробництво, як у себе , і за кордоном, без будь-яких додаткових виплат винахіднику.
Протягом 1893 - 1894 років Наган послідовно розробив кілька удосконалених моделей своєї зброї, в яких було усунуто практично всі недоліки револьвера зразка 1892: збільшено проріз прицілу; виймання на правій стороні рамки для вкладання патронів у барабан розширений; дещо збільшений (на 0.2 мм) діаметр барабана; мушка отримала в задній частині похилий ребро для зменшення відблиску світла; на поверхні барабана з'явилися виїмки для полегшення зброї; іншу форму набули і були укорочені стовбур, рукоятка та шомпол.
У новому конкурсі компактний та легкий револьвер Наган моделі 1894 року дуже швидко вийшов уперед. Однак українській армії, на вимогу офіцерського корпусу, також знадобився досконаліший револьвер із самовзводним УСМ. Леон Наган, працюючи на перспективу, ще наприкінці 1894 року подав на суд українській військовійКомісії зразок такого самовзводного револьвера. Крім того в конструкцію револьвера було внесено низку дрібних змін, які до весни 1895 року набули своїх закінчених форм: у барабані були поглиблені гнізда камор на 0.15 мм – простішим стало з'єднання рухомої трубки з барабаном; змінилася конструкція патрона – дульце гільзи одержало посилену обтискання, а куля, укорочена на 1 мм, замість сферичної стала мати плоску вершинку – в результаті край гільзи став розташовуватися на 1.4 мм вище, ніж вершина кулі, що суттєво покращило обтюрацію при стрільбі.
За визнанням фахівців, револьвер Наган М 1895 року, став в один ряд із найбільш досконалими зразками цієї зброї того часу. Він значно перевершував за бойовими та експлуатаційними якостями револьвер системи Сміт-Вессон, що до того складався на озброєнні України. З погляду концепцій тієї епохи, він був типовим представником військової зброї – потужним та надійним в експлуатації, але водночас простим та відносно дешевим.
7,62-мм револьвер Наган зразка 1895 складався з: рамки з кришкою, стовбура з мушкою, шомпольної трубки з шомполом, барабана з віссю і поворотною пружиною, замкового механізму, дверцята з пружиною, спускової скоби.
Остів револьвера складової, складався зі стовбура та рамки, міцно скріплених між собою гвинтовим з'єднанням, шомпольної трубки з шомполом, вміщеною на стовбурі, відокремленою бічною кришкою та спусковою скобою.
Стовбур з 4 внутрішніми правосторонніми нарізами мав східчасто-циліндричну форму з масивним уступом на дульній частині. Уступ ствола був основою мушки і мав паз типу «ластівчин хвіст» для кріплення самої мушки. Канал стовбура мав чотири нарізи, що йдуть ліворуч направо, патронник у вигляді розточеної ділянкидля приміщення дульця гільзи. У казенній частині ствола був нарізний пеньок для згвинчування з рамкою, шийку та поясок для шомпольної трубки.
Шомпольна трубка одягалася на шию стовбура і поверталася на ній, причому її приплив входив у виріз паска, тим самим обмежуючи її поворот. У шомпольній трубці монтувався шомпол та стопор шомпола - пружина, закріплена гвинтом на шомпольній трубці.
Рамка кістяка являла собою складну фрезеровану деталь з великою кількістю пазів, вирізів проточок і запресованих осей для приєднання різних деталей револьвера. Спереду на рамці був нарізний отвір для з'єднання зі стволом. Задня відігнута частина рамки, разом із відокремленою бічною кришкою, двома дерев'яними щічками утворювали рукоятку револьвера. З'єднання бічної кришки та рамки здійснювалося за допомогою сполучного гвинта. Сталевий опуклий потиличник рукояті мав овальну форму, з рухомо укріпленим кільцем для страхувального шнура. У середній частині рамки було прямокутне вікно для барабана та отвір для його осі. Верхня частина мала жолоб та прицільний проріз.
Барабан був одночасно патронником та магазином. Він мав сім комор для помешкання набоїв. На зовнішній поверхні барабана було зроблено сім виїмок для зменшення ваги та поясок з сімома глибокими вийманнями для заднього виступу спускового гачка та сімома гніздами для зуба дверцят. На задньому торці барабана було храпове колесо, для взаємодії з песиком. На передньому торці барабана, концентрично його камор, зроблені виточки по зовнішньому діаметру пенька стовбура. Барабан розміщувався у вікні рамки та повертався в ній на осі.
Вісь барабана з профільною головкою вставлялася спереду в отвори рамки, утримувалася в рамці шомпольною трубкою,осі барабана, що встановлювалася перед головкою, своїм припливом.
Зворотний пристрій складався з трубки барабана і пружини. Трубка поміщалася в центральному каналі барабана і могла переміщатися вздовж осі, обмежуючись уступом трубки, що входили в кільцевий паз каналу. Пружина розміщувалася у тому каналі барабана, упираючись спереду в трубку, а ззаду - у стінку каналу.
Стопорний пристрій барабана складався з дверцят з віссю-гвинтом і пружини дверцят з гвинтом. Дверцята барабана розміщувалася на правій стінці рамки револьвера і поверталося на осі, загвинченою в вуха дверцят і проходить через отвір стійки рамки. Дверцята мали зуб для взаємодії з гніздами пояска барабана, виступ для з'єднання з торцями барабана та гребінь з накаткою. У відкритому положенні дверцята відкидалися вниз, звільняючи підведену до неї камору. Виступ дверцят входив у торцеві виїмки барабана, фіксуючи його для заряджання або розряджання.
Казенник містився у гнізді задньої стінки вікна рамки і повертався у ньому осі, запресованої в рамку.

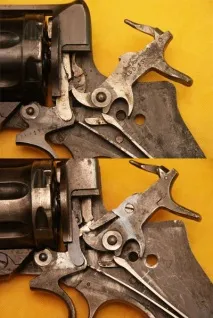

Повзун рухався вертикально в пазах рамки та кришки і мав зверху паз для проходу курка; нижня частина паза була скошена; хвіст повзуна мав виїмку для колінчастого важеля спускового гачка; скіс вплинув на виступ казенника.
