Складання квадрокоптера, поради та хитрощі

У цій статті ми поділимося деякими порадами та хитрощами, які допоможуть вам зібрати або відремонтувати міні коптер.

Поради щодо збирання коптерів

Поради щодо обслуговування коптерів

• Як відремонтувати антену приймача апаратури управління (англ.) - ці антени ламаються досить часто, відремонтувати або замінити їх досить просто
• Як викрутити зламані алюмінієві гвинти (англ.) - алюміній досить м'який, капелюшки часто зриваються, і тоді гвинт складно викрутити. У цій статті показано кілька способів викручування

Як літати на коптері, поради та хитрощі

• Технічні проблеми, що найчастіше зустрічаються (англ.) — проблеми з ПК, регулями, моторами і FPV обладнанням
• Збільшуємо політний час (англ.) - що можна зробити, щоб літати довше
• Проставки під мотори дозволяють літати швидше, без нахилу камери
• Саморобний захисний чохол для GoPro/XiaomiYi

Просте кріплення FPV камери

Непросто закріпити камеру на рамі мінікоптера, особливо якщо ви літаєте швидко і потрібний великий кут нахилу.

Рішення: я використовую доступні матеріали: пластикові стяжки шириною 2 мм, нейлонові роздільники, і гумові демпфери. Т.к. антивібраційні кульки еластичні, і можуть стискатися, ми можемо регулювати кут нахилу за допомогою стяжок.

Фактично зі зростанням ваших успіхів, ви можете потроху затягувати стяжки для збільшення кута, так що не потрібно буде нічого змінювати.

Деякі також рекомендують використовувати піну, що самоклеїться (мабуть Оскар має на увазі різного роду самоклеючі утеплювачі) для заміниантивібраційних куль та роздільників.

Проставки (спейсери) для ZMR250 надруковані на 3D принтері

Простий, але дуже корисний трюк, щоб приховати плату розподілу живлення (PDB) та регулятори (ESC) у рамі QAV250 (ZMR250). Проставки дають простір висотою 10мм між нижніми двома пластинами, саме туди можна сховати всю електроніку.

Як ви бачите, з'являється дофіга простору в рамі FPV, камери і т.д. (це повністю готовий до польоту коптер: контролер, регулі, мотори, PDB та приймач вже встановлені).

Прим. перев.: на thingverse можна знайти дуже багато різних варіантів проставок, бамперів для світлодіодних стрічок і т.п.

Старі кабелі та пляшки з пульверизаторами

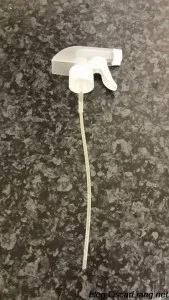

Старі пляшки з пульверизатором - джерело пластикових трубочок для стояків, проставок, кріплень антен.

Старі кабелі: USB, SCART, HDMI – джерело проводків.

Легкий спосіб кріплення антивібраційних кульок

Саморобний захисний чохол для GoPro/XiaomiYi

Використовуйте упаковку від моторів (у моєму випадку я використовував піну/поролон, в яку були упаковані Cobra 2204). Розмір дозволяє вмістити камеру типу GoPro. Виріжте отвори для USB, флешки та кнопки запису.

Додайте шматок спереду, щоб прикрити екран. А ще такий корпус добре працює як антивібраційна підкладка, піна поглинає частину вібрацій.

Найкращий спосіб запобігти цьому – використовувати подовжувач для антени, закріпити інший кінець на рамі так, щоб він прийняв удар на себе замість роз'єму на передавачі.

---
