Ремонт зварювального апарату GYSmi 161

(Одна з модифікацій з операційними підсилювачами у ЧІП виконанні).

Слабким місцем апарату є перехідний роз'єм, що з'єднує силову плату із платою управління. За технологією виготовлення апарату, плата має бути покрита вологостійким ізолюючим шаром – використовується лак або силіконовий герметик тощо.

Якщо цього покриття немає (внаслідок порушення технології або внаслідок недбалої експлуатації), то при попаданні вологи в апарат в область перехідного роз'єму (двадцять контактів) можуть вийти з ладу чіпи SOT23-5. Це операційні підсилювачі, які встановлені у схемі захисту зварювального апарату за температурою. Вони утворюють дубльований канал захисту. Також може вийти з ладу мікросхема драйвера-L6386 і мікросхема широтно-імпульсного модулятора контролера UC3845.

Спершу треба перевірити роботу контролю каналу захисту. Для цього просто треба закорочувати термодатчик, імітуючи високу температуру радіатора, при цьому на виходах обох ОУ спостерігатимемо високий рівень сигналу. Якщо це не відбувається, необхідно замінити несправні чіпи. Можна ставити еквівалентні за характеристиками LM324 чи LM2902. На місце замість чіпа в SOT23-5 вони не підходять, тому підклеюємо мікросхему поруч із силовим трансформатором і з'єднуємо висновки згідно зі схемою включення.

Частина схеми включення промальована з плати дивіться малюнок та монтаж фото.

територія

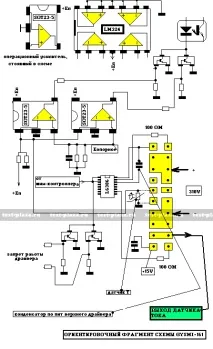

Орієнтовний фрагмент схеми GYSmi 161

Заміна операційних підсилювачів

При заміні UC3845В можна також використовувати аналоги. Наприклад, UC3844, UC3843, UC3842, які відрізняються лише напругою живлення. Щоб отримати потрібно значення харчування, наприклад, для UC3844 треба робити вольт добавкуприблизно на 3 вольти. Для цього на трансформатор допоміжного джерела намотується два витки проводу МГТФ 0.05. Збирається додаткова схема на монтажній платі. Дивіться малюнок і фото. Джерело вольт добавки включається в розрив ланцюга живлення, утворений видаленням доріжки між чіп-резистором 10 Ом з плати, що йде на UC3845 харчування, т.к. вольт-добавка повинна подаватися тільки на цю мікросхему, а решта елементів схеми живиться джерелом живлення, утвореним стабілітроном - 16 Ст.
