Укладання підлоги
Плити "Кнауф Суперпол" використовують для підготовки основи для будь-якого типу підлогових покриттів, тобто лінолеуму, паркету, керамічної плитки, килимового покриття та ін. Плити укладають на вирівняні дерев'яні або залізобетонні перекриття. Перед укладанням плити витримують у приміщенні не менше 10 год для акліматизації, а монтаж ведуть при температурі повітря не нижче 10 ° С. Між собою плити з'єднують клеєм, виготовленим фірмою "Кнауф". Фальці плит промазують клеєм, укладають на місце та скручують їх шурупами для ГКЛ. Шурупи служать для надійної фіксації плит до затвердіння клею (рис. 77).
Після того, як клей остаточно висохне, можна починати укладання покриття. Якщо підстава під підлоги в приміщенні нерівна, слід влаштовувати підлоги на вирівнювальному шарі сухого засипки (рис. 78).
Після того, як закінчено всі будівельні та монтажні роботи в приміщенні, проведено випробування систем опалення та водопостачання, можна приступати до влаштування підлог.
Спочатку слід очистити основу, прибрати всі нерівності, замазати тріщини та зазори між плитами, закласти місця сполучення перекриттів та стін, а також перегородок.
Товщина засипки, що вирівнює, визначається за вимогами СНиП II-12-77 "Захист від шуму. Норми проектування". Крім цього, товщина засипки залежить від обраного теплового режиму та фізико-механічних характеристик основи. Основу підлоги завжди потрібно розміщувати вище рівня вимощення будівлі та зони небезпечного підйому ґрунтових вод. Якщо структура ґрунту порушена, його слід ущільнити.
Система збірних основ підлог на вирівнювальному шарі сухого засипки містить у собі: - розділовий шар, роль якого грає поліетиленова плівка, якщо основа бетонна, і парафінований або бітумний папір,якщо основа дерев'яна; - кромкова стрічка - смуга з мінеральної вати або спіненого поліетилену завтовшки 8-10 мм. Ця стрічка призначена для того, щоб збірна основа підлоги не стикалася з конструкціями, що захищають, а також для зниження рівня ударного шуму, що передається в сусіднє приміщення. Також кромкова стрічка запобігає взаємному впливу деформацій збірної підлоги та несучих конструкцій будівлі; - вирівнюючий (підстилаючий) шар являє собою сухе засипання, що складається зі спеціально підібраного гранульованого складу з вологістю не більше 1% (керамзитовий гравій, щебінь з доменного шлаку, шлакова пемза, щебінь і пісок перлітовий спучений) і величиною фракції мм. Для покращення тепло- та звукоізолюючих характеристик використовують теплоізолюючі матеріали, виходячи з теплотехнічних розрахунків: у загальному випадку функції теплоізолюючих матеріалів виконує сухе засипання; - основа підлоги складається з малоформатних гіпсо4 картонних плит з підвищеним вологозахистом. Їхня поверхня дає можливість укладати будь-які види підлогових покриттів; - склад, що клеїть для з'єднання фальців елемента підлоги. Як клеючі склади можна використовувати тільки ті, які поставляє фірма "Кнауф"; - гвинти для ГКЛ, що служать для фіксації склеєних фальців елементів підлоги.
Роботи з монтажу збірної основи підлоги ведуться наступним чином: 1) розмітка рівня підлоги; 2) укладання поліетиленової плівки на бетонну основу. Цю операцію потрібно проводити, виконуючи нахльостування сусідніх полотен один на одного не менше 20 мм. Біля стіни плівки обов'язково слід підняти вище рівня основи підлоги. Бітумний, парафінований або гофрований папір укладається рівно на основу (на стіну його не заводять); 3) кріплення по периметру огороджувальнихконструкцій кромкової стрічки; 4) укладання та вирівнювання шару сухого засипання за допомогою комплекту вирівнюючих рейок. Вирівнювання починають від стіни, протилежної до входу. Якщо товщина засипки більше 50 мм її ущільнюють. Ущільнювати засипку потрібно і в місцях зіткнення з конструкціями, що захищають; 5) укладання збірної основи підлоги. Монтаж збірної основи підлоги з малоформатних плит ГКЛВ здійснюється від стіни, в якій є дверний отвір (рис. 79).
У процесі укладання підлоги з протилежного боку на шарі засипки роблять острівці для пересування. На тих елементах підлоги, які торкаються стін, фальці слід обрізати. Щоб не було відходів та непотрібних обрізків, кожен новий ряд починають із укладання залишку відрізаного елемента попереднього ряду. Це також забезпечує усунення торцевих стиків у сусідніх рядах (не менше 250 мм). Перед укладанням чергового елемента підлоги на фальці іншого елемента, що стикається з ним, наносять клей. Після цього скріплюють елементи шурупами завдовжки 19-30 мм. Крок шурупів не повинен перевищувати 300 мм. Надлишки клею потрібно знімати відразу. Частини кромкової стрічки, що виступають, і поліетиленової плівки акуратно зрізають. Якщо передбачена двошарова конструкція підлоги, перший шар елементів укладають, виконуючи зазори в стиках не більше 1 мм. Клей обов'язково наносять окремо під кожен лист другого шару, не роблячи перепусток. Другий шар елементів кладуть таким чином, щоб плити повністю закривали стики першого шару.
При укладанні елементів підлоги необхідно дотримуватися деяких правил: а) підлога не повинна бути з ухилом; б) при середній товщині засипки більше 60 мм підлога, виконана з малоформатних плит, обов'язково доповнюють шаром з великоформатних листів, укладених поверх збірної основи підлоги.попереднім проклеюванням його поверхні; в) якщо підлогу укладають у вологому приміщенні, то на стики зі стінами кладуть гідроізоляційну стрічку "Кнауф Флехедіхт"; г) при використанні для покриття для підлоги тонкого еластичного матеріалу попередньо підставу збірної підлоги потрібно покрити шаром самовирівнюється шпаклівки 415 "Кнауф". Її товщина має становити 2 мм.
Гіпсокартонні підлоги мають цілу низку переваг: - зниження трудовитрат і значне скорочення часу на оздоблювальні роботи; - відсутність "мокрих" процесів, короткі технологічні перерви; - мінімум відходів при укладанні плит; - значне зменшення статичних навантажень на перекриття через малу вагу плит; - посилення тепло- та звукоізоляційних характеристик підлоги; - можливість укладання плит у приміщеннях зі складною конфігурацією.
Якщо в приміщенні було виконано додаткову звукоізоляцію підлоги, то в квартирі буде забезпечено комфорт і тиша, що особливо важливо, коли на нижніх поверхах проживають хворі або люди похилого віку. Рівень шуму, що передається, багато в чому залежить від масивності перекриття (чим вище масивність, тим нижче рівень шуму в сусідньому приміщенні).
Звичайно, добре просто збільшити масивність перекриття та таким чином вирішити проблему рівня шуму. Але збільшення ваги перекриття змусить багато в чому змінити практично всю конструкцію будівлі, тобто посилити несучі елементи. Це значно збільшить витрати на матеріали.
У фірмі "Кнауф" знайшли просте вирішення проблеми рівня шуму. Це рішення, яке заощадить гроші, скоротить загальні витрати на будівництво та збереже здоров'я мешканців. Суть рішення полягає в тому, щоб ізолювати джерело шуму від перекриття, коливання якого стають причиною шуму. Існує два шляхи: абозапобігти виникненню коливань, чи послабити силу, возбуждающую їх.
У системах "ТІГІ Кнауф" для ізоляції джерела шуму використовують шар пінополістиролу товщиною 20-30 мм, еластифікованого при влаштуванні наливних і звичайного при влаштуванні сухих підлог. Така система звукоізоляції широко застосовується в Австрії, Франції, Німеччині, Швейцарії та багатьох інших країнах, де дбають про здоров'я людини і намагаються економити кошти на будівництво.
У нашій країні ця конструкція була схвалена фахівцями та названа "роздільна підлога".
Якщо хочеться отримати якісні підлоги і при цьому значно знизити рівень шуму, то слід дотримуватися деяких вимог при влаштуванні роздільних підлог: - у випадку, коли влаштовуються наливні підлоги, то необхідно використовувати звукоізоляційні плити з еластифікованого пінополістиролу ПСБ, що пропонуються "ТИГИ Кнауф" е.. Він є прокладним матеріалом, виготовленим з плит пінополістиролу ПСБ марки 25 ГОСТ 15588-86, попередньо нарізані на необхідну товщину з подальшою механічною обробкою тиском; - при монолітній підставі роздільної підлоги, що виконується з наливних сумішей, цементно-піщаного розчину, бетону, а також при збірній дво- або тришаровій підставі з гіпсокартонних панелей звукоізоляційні пінополістирольні плити укладають суцільним шаром; - за допомогою пінополістирольних плит ізолюють не тільки підставу роздільної підлоги від перекриття, а й від будівельних конструкцій, що контактують (стіни, колони) для запобігання утворенню звукових коливань; - у разі наявності нерівностей на залізобетонних перекриттях (5 мм на 1 м) їх вирівнюють шпаклівками "ТІГІ Кнауф" або цементним розчином, а також за допомогою сухого засипання; - укладаютьпінополістирольні плити щільно, без проміжків. Якщо шви, що утворилися, мають зазор більше 5 мм, то їх закладають рейками з пінополістиролу; - якщо навантаження на підлогу становить 400 кг/м2 і більше, а також якщо плити будуть нагріватися понад 75° С, застосовувати вище описану систему не можна.
"Тіги Кнауф" випускає також спеціальні комбіновані панелі, застосування яких дозволяє значно знижувати рівень шуму. Збірна комбінована підлога, яка є різновидом збірної підлоги, виконується з комбінованих панелей з теплоізолюючим шаром з пінополістиролу (рис. 80).
Комбінована панель для збірної підлоги є несучим елементом підлоги з підклеєним до нього шаром з пінополістиролу. Несучий елемент, у свою чергу, - це конструкція, що складається з двох гіпсокартонних листів товщиною 10 мм, зміщених відносно один одного у двох перпендикулярних взаємно напрямках на 50 мм і склеєних між собою. Маса такої панелі складає 18 кг. Використовується панель у приміщеннях житлових, громадських та виробничих будівель із сухим, нормальним та вологим режимом. Найбільш широко такого роду панелі застосовують у будинках, що ремонтуються, а також при реконструкціях.
Перш ніж укладати збірну підлогу, необхідно оглянути основу. Якщо нерівність на підставі незначна (приблизно 10 мм), то її вирівнюють наливною шпаклівкою (шпаклівка 415 "Кнауф"). Якщо нерівності більше 10 мм, то до складу шпаклівки обов'язково вводять наповнювач, якою може виступити промитий і висушений крупнозернистий пісок. Для вирівнювання основи можна використовувати цементно-піщаний розчин або суху засипку.
Попередньо на основу укладають поліетиленову плівку товщиною 0,2 мм з нахлестом сусідніх полотен.менш ніж 20 мм. На стіни, що примикають, плівку заводять на висоту монтованої підлоги. Якщо для вирівнювання було використано сухе засипання, то плівку укладають в обов'язковому порядку.
Щоб звукові хвилі не поширювалися від збірної статі та не передавалися стінам, а через них не потрапляли до приміщення, уздовж стін укладають кромочну стрічку з мінеральної вати чи полімерів. Цю стрічку перед укладанням декоративного покриття обрізають урівень з поверхнею.
Завдяки тому, що на панелі є опорні виступаючі краї, монтаж збірної підлоги здійснюється швидко і якісно, поверхня виходить рівною і без уступів. У тих місцях, де панель контактує зі стінами, край, що виступає, відпилюють ножівкою.

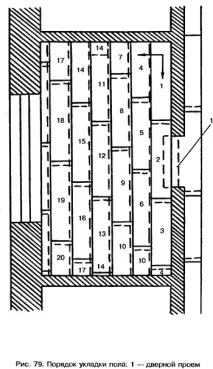

Монтаж панелей починають біля стіни, яка протилежна дверям, і ведуть укладання панелей зліва направо. Це дозволяє вільно переміщатися по кімнаті, відпадає необхідність без потреби вкотре наступати на вже укладені панелі. Також цей спосіб укладання дає найбільш надійне з'єднання панелей в області дверного отвору. Якщо в якості шару, що вирівнює, була використана суха засипка, то можна укладати панелі і в іншому напрямку - біля стіни з дверним прорізом, ведучи монтаж зліва направо. При цьому не порушуватиметься шар засипки, що неодмінно станеться при пересуванні до протилежної сторони.
Щоб знизити кількість відходів, необхідно кожен новий ряд починати з укладання відрізаної за місцем частини останньої панелі попереднього ряду. При цьому слід зміщувати шви торцеві в сусідніх рядах на 50 мм. Перед укладанням панелі на виступаючі краї в області стику обов'язково потрібно нанести клей "Стиропорклебер". Починаючи з другого ряду, слід виконувати додаткове кріплення сусідніх панелей за допомогою шурупів TN25(По три - з торцевої, по чотири - з поздовжньої сторони). Згодом стики панелей потрібно зашпаклювати.
Якщо обрізаними краями панелі утворений прямий стик в отворі дверей, то в панелях, що стикаються, вибирають пінополістирол під планку з дерева або ДСП шириною не менше 10 см. Панелі скріплюють на планці клеєм або шурупами TN35. Попередньо під планку підкладають смугу відповідного розміру, вирізану з пінополістиролу.
У випадку, коли укладання панелей робиться на труби, також необхідно зробити вибірку пінополістиролу. Перед укладанням труби обертають мінеральною ватою. Після того як закінчено укладання панелей, протягом 4 год підлогу експлуатувати не можна. Цей час потрібен, щоб схопився клей. Для забезпечення поверхні підлоги більшої міцності, її покривають шпаклівкою, що самовирівнюється 415 "Кнауф" товщиною 2 мм. Коли закінчено монтаж підлоги, можна за укладеними листами гіпсокартону влаштовувати перегородки. Це робиться за тією ж технологією, яка передбачена в загальному випадку встановлення перегородок. Як кріплять перегородку до підлоги, показано на рис. 81. Якщо під збірною статтю є інженерні комунікації, їх обов'язково ізолюють мінеральної ватою (рис. 82).
