Установка сигналізації наSkoda YetiАКПП
В автомобіліШкода Етізастосовуються сучасні технічні рішення: інноваційна система трансформації задніх сидінь Vario Flex, панорамний дах зі зсувним люком та електричною шторкою, протитуманні фари з функцією кутового освітлення та багато іншого. Для підключення задньої осі використовується муфта Haldex IV покоління
Автосигналізація StarLine D94 GSM – це охоронно-телематичний комплекс розроблений для захисту позашляховиків. Використовує несканований діалоговий код керування. Обладнаний інтегрованим мультисистемним CAN-інтерфейсом, GSM та опціональним GPS-інтерфейсом, 512-канальним помехозащищенним трансівером з дальністю до 2000 м, ударостійким брелоком управління
час для встановлення - 5 годин

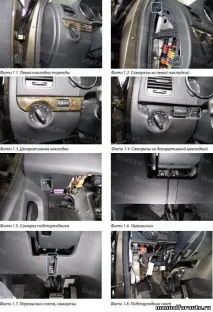

1. Для зняття підторпедникаШкода Йети відвертаємо 2 саморізи під лівою накладкою торпеди (на клямках), 2 саморізи за декоративною накладкою над вимикачем світла (на клямках), 1 саморіз у лівому нижньому кутку підторпедника і 2 перемичкою (на шовку)
5. Блок сигналізації ховаємо за приладовим щиткомШкода Йети.
6. Масу сигналізації підключаємо до штатного місця в лівій кік-панелі
12. Сигнал педалі гальма, а також гальма стоянки наSkoda Yetiприсутній в шині CAN. Тому наSkoda Yetiз МКПП слід не підключати оранжево-фіолетовий і синьо-червоний провід сигналізації, а наSkoda Yetiз АКПП необхідно в налаштуваннях CAN інтерфейсу відключити сигнал гальма стоянки, і під'єднати до масі синьо-червоний провід.
13. Програмуємо CANмодуль. При натиснутій кнопці сервісу подаємо живлення на систему, чекаємо 5 коротких сигналів сирени, відпускаємо кнопку, потім натискаємо один раз для входу в режим вибору автомобіля. Вводимо код 4844 згідно з інструкцією з встановлення.
14. Програмуємо параметри автозапуску за Таблицею 2 Інструкції з встановлення.
Програмована функція Значення функції №8 Алгоритм роботи синього дроту (6-контактний роз'єм) Варіант 2 (дублювання запалювання) №9 Тривалість прокручування стартера 6 сек.
15. Налаштовуємо датчик удару та нахилу, перевіряємо роботу сигналізації Старлайн. Складання салонуSkoda Yetiпроводимо у зворотній послідовності.
