Напрями на сторони горизонту визначають за магнітним компасом, небесними світилами та за деякими ознаками місцевих предметів.
Влаштування магнітного компасу. При орієнтуванні біля найбільш широко застосовуються компас Адріанова і артилерійський компас (АК).
Компас Адріанова (рис.10) складається з корпусу 1, в центрі якого на вістрі голки вміщена магнітна стрілка 3. При незагальмованому стані стрілки її північний кінець встановлюється у напрямку на Північний магнітний полюс, а південний - на Південний магнітний полюс. У неробочому стані стрілка закріплюється гальмом 6. Усередині корпусу компаса вміщена кругова шкала (лімб) 2 розділена на 120 поділів. Ціна одного поділу становить 3 °, або 50 малих поділів кутоміра (0-50). Шкала має подвійне оцифрування. Внутрішнє оцифрування нанесене по ходу годинникової стрілки від 0 до 360 ° через 15 ° (5 поділів шкали). Зовнішнє оцифрування шкали нанесено проти ходу годинникової стрілки через 5 великих поділів кутоміра (10 поділів шкали). Для візування на місцеві предмети (орієнтири) і зняття відліків за шкалою компаса на кільці компаса, що обертається, закріплено візирний пристрій (мушка і цілик) 4 і покажчик відліків 5.
Північний кінець магнітної стрілки, покажчики відліків і поділу на шкалі через 90° покриті фарбою, що світиться в темряві, що полегшує користування компасом вночі.

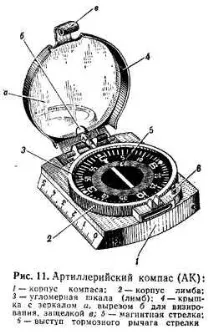

Артилерійський компас АК (рис.11) складається з корпусу та кутомірної шкали 3, вміщеної в корпусі 2 лімба. Кутномірна шкала розділена на 60 поділів. Ціна одного поділу дорівнює 100 малим поділом кутоміра. Рахунок поділів зростає протягом годинної стрілки. На корпусі компаса нерухомо укріплено візирний пристрій (проріз і мушка). Обертання корпусулімба дозволяє, не змінюючи положення компаса, швидко поєднувати нульовий поділ шкали з північним кінцем
магнітна стрілка. На внутрішній стороні відкидної кришки компаса 4 поміщено металеве дзеркало а, яке дає можливість при візуванні на предмет одночасно контролювати положення магнітної стрілки і робити відлік за шкалою. На кришці є виріз б для візування та клямка.
Так само влаштований компас "Турист-2". Написи шкали лімба у цьому компасі дано у градусах. Ціна одного поділу 5 °.
Працюючи з компасом слід пам'ятати, що сильні електромагнітні поля чи близько розташовані металеві предмети відхиляють стрілку від правильного її становища. Тому щодо напрямів по компасу необхідно відходити на 40- 50 м від ліній електропередач, залізничного полотна, бойових машин та інших великих металевих предметів.
Визначення напрямів на сторони горизонту компасом виконується наступним чином. Мушку візирного пристрою ставлять на нульове розподіл шкали, а компас - горизонтальне положення. Потім відпускають гальмо магнітної стрілки і повертають компас так, щоб її північний кінець збігся з нульовим відліком. Після цього, не змінюючи положення компаса, візуванням через цілик і мушку помічають віддалений орієнтир, який використовується для вказівки напрямку на північ.
Напрями на сторони горизонту взаємопов'язані між собою (рис. 12), і якщо відомо хоча б одне з них, можна визначити інші. У протилежному напрямі по відношенню до півночі буде південь, праворуч-схід, а ліворуч-захід.
Визначення напрямку на сторони горизонту небесними світилами. За відсутності компаса або в районах магнітних аномалій, де компас може дати помилкові показання(Відліки), сторони горизонту можна визначити по небесних світилах: вдень-по Сонцю, а вночі-по Полярній зірці або Місяцю.
У Північній півкулі Сонце приблизно знаходиться о 7.00 на сході, о 13.00 на півдні, о 19.00 на заході. Положення Сонця в цей час і вкаже відповідно напрями на схід, південь і захід.
Для більш точного визначення сторін горизонту по Сонцю використовується наручний годинник. У горизонтальному положенні вони встановлюються так, щоб стрілка годинника була спрямована на Сонце. Кут між годинниковою стрілкою та напрямком на цифру 1 на циферблаті годинника ділиться навпіл прямою лінією, яка вказує напрямок на південь. До полудня треба ділити навпіл ту дугу (кут), яку стрілка має пройти до 13.00 (рис. 13, а), а після полудня ту дугу, яку вона пройшла після 13.00 (рис. 13,6).
Полярна зірка завжди знаходиться на півночі. Вночі на безхмарному небі її легко знайти за сузір'ям Великої Ведмедиці. Через дві крайні зірки Великої Ведмедиці потрібно подумки провести пряму лінію (мал. 14) і відкласти у ньому п'ять разів відрізок, рівний відстані між крайніми зірками. Кінець п'ятого відрізка вкаже положення Полярної зірки, що знаходиться у сузір'ї Малої Ведмедиці (кінцева зірка малого ковша).
Полярна зірка може бути надійним орієнтиром для витримування напрямку руху, оскільки її становище на небосхилі з часом практично не змінюється. Точність визначення напрямку по Полярній зірці становить 2-3 °.
По Місяцю сторони горизонту визначаються точніше, коли видно весь її диск (повнолуння). У табл. 1 наведено сторони горизонту, на яких знаходиться Місяць у різних фазах.
Таблиця 1
| Фаза місяця | Час | ||
| 19.00 | 1.00 | 7.00 | |
| . Перша чверть (видна, права половина диска Місяця) | Південь | Захід | - |
| Повня (виден весь диск Місяця) | Схід | .Південь | Захід |
| Остання чверть (видна ліва половина диска Місяця) | - | Схід | Південь |
Визначення сторін обрії за ознаками місцевих предметів (рис. 15). Якщо немає компаса і не видно небесних світил, то сторони горизонту можна визначити за ознаками місцевих предметів:
- мох або лишайник покриває стовбури дерев, каміння та пні з північного боку; якщо мох росте по всьому стовбуру дерева, то на північному боці, особливо біля кореня, його більше;
- кора дерев з північного боку зазвичай грубіша і темніша, ніж з південної;
- навесні трава на північних околицях лісових прогалин і полян, а також з південного боку окремих дерев, пнів, великих каменів росте густіше;
- мурашники, як правило, знаходяться на південь від найближчих дерев та пнів; південна сторона мурашника більш полога, ніж північна;
- на південних схилах навесні сніг тане швидше, ніж північних.
Є й інші ознаки, якими можна визначити сторони горизонту. Наприклад, просіки в лісових масивах, як правило, прорубуються за напрямками північ-південь і схід-захід, а квартали нумеруються із заходу на схід.
